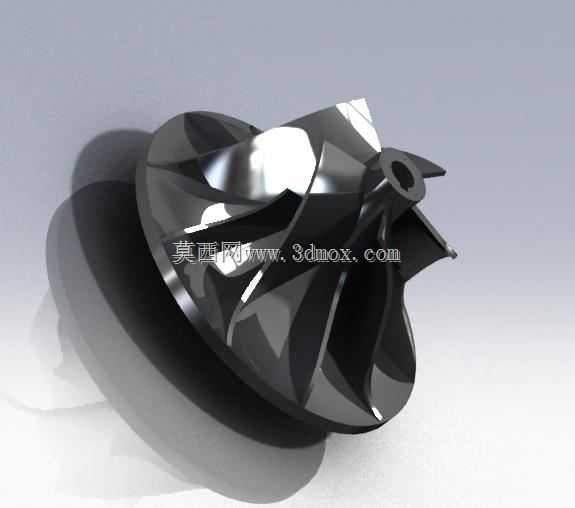

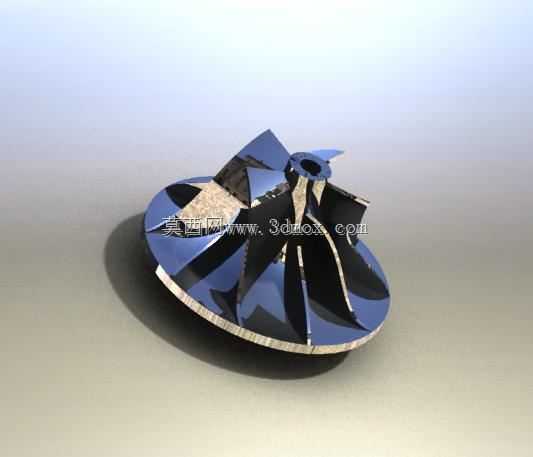

车用涡轮增压器叶轮转子结构设计

涡轮增压器转子是增压动力系统里的核心做功部件，日常接触最多的应用场景集中在车用柴油、汽油发动机的进气增压回路，同时也覆盖工业透平设备、小型工业涡轮的动力输出端，核心作用是通过发动机排出的高温废气驱动叶轮高速旋转，同轴带动压气机端叶轮压缩进气，提升发动机的进气充量，在不增加发动机排量的前提下大幅提升动力输出，同时优化燃油燃烧效率，降低尾气排放中的不完全燃烧产物。

从结构设计逻辑来看，这类转子的叶片型线采用三元流设计思路，每一片叶片的曲面曲率都经过流场仿真迭代，既要保证废气冲击叶片时的动能转化效率，也要控制高速旋转下的气流分离损失，避免出现喘振边界过窄的问题。叶片的前缘做了小圆角过渡处理，降低高速气流冲刷带来的应力集中，叶根位置和轮毂采用大圆角平滑衔接，匹配高速旋转下的离心力载荷分布，避免长期高转速运行出现叶根疲劳断裂的问题。轮毂中心的安装孔带定位键槽结构，能够和转轴实现周向固定，保证高速旋转时的扭矩传递可靠性，安装孔的端面加工有定位止口，装配时可以保证转子和转轴的同轴度，降低高速运转时的不平衡量。

从安装边界来看，这类转子的整体轮廓需要匹配涡轮壳的型腔尺寸，叶片外沿和涡轮壳内壁之间预留合理的间隙，既要避免热态膨胀后叶片刮蹭壳体内壁，也要控制间隙过大带来的废气泄漏损失，影响增压效率。转子的轴向尺寸需要匹配轴承座的安装跨距，保证两端轴承的支撑位置落在合理的受力区间，降低转轴的挠度变形。设计过程中需要重点做动平衡校核，对每个叶片的质量分布做微调，控制剩余不平衡量在允许范围内，避免十几万转的工作转速下出现剧烈振动，损坏轴承和密封组件。另外叶片的曲面加工精度要求较高，型面的轮廓度偏差会直接影响气流的流动状态，进而影响整个增压器的压比和效率区间，建模过程中需要保证曲面的G2连续，避免出现局部的折面或者曲率突变，给后续的数控加工或者铸造工艺带来不必要的难度。在实际选型匹配中，转子的直径尺寸、叶片数量、叶片安装角都需要对应发动机的排量、目标增压压力、常用工况转速区间做匹配，小排量发动机适配小直径转子，能够获得更好的低速响应特性，大排量动力设备则适配更大直径的转子，满足高工况下的废气通流能力需求。
