70毫米口径折叠尾翼航空火箭结构设计

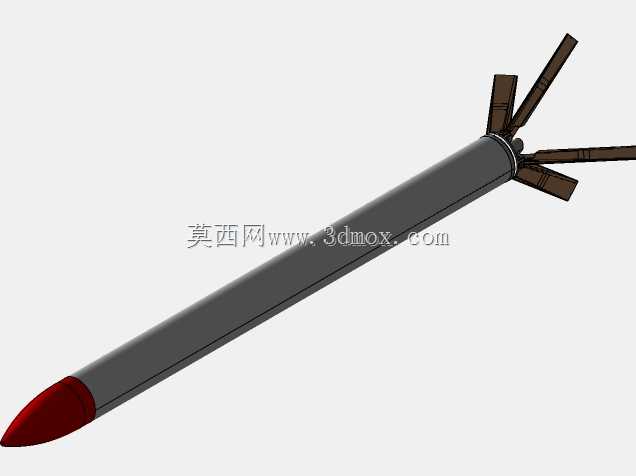

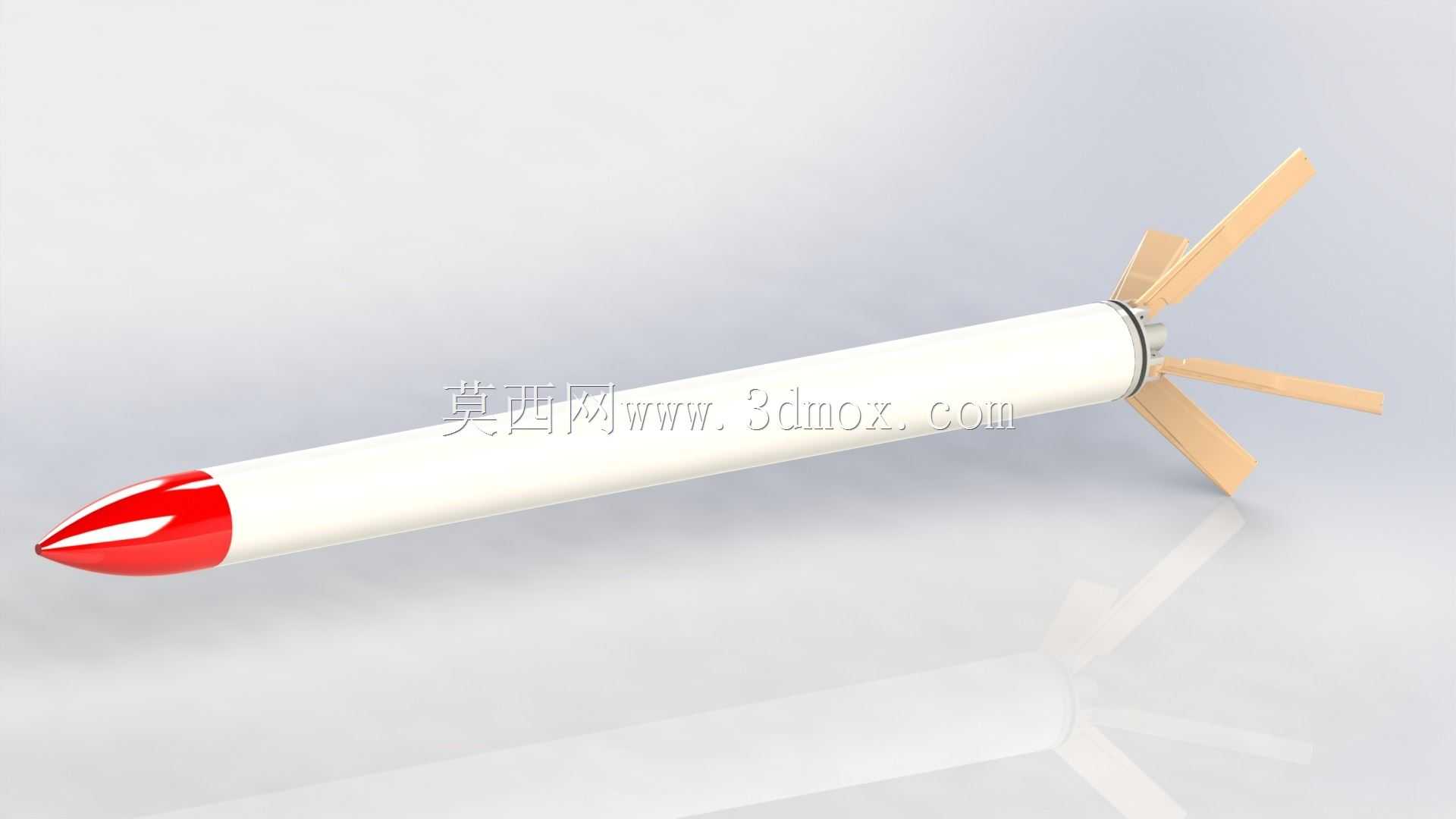

这款70毫米口径非制导航空火箭的三维结构设计，核心围绕机载平台的挂载适配、发射稳定性与战斗部兼容需求展开，整体结构分为战斗部段、固体发动机段、折叠尾翼段三个核心舱段，各舱段采用同轴螺纹连接形式，保证同轴度误差控制在0.2毫米以内，满足高速飞行时的气动稳定性要求。从实际应用场景来看，该型火箭可适配直升机、固定翼作战飞机的多联装发射巢，直升机搭载版本的发动机采用斜切式排气喷嘴设计，发射后可诱导弹体以20转/秒的速率自旋，抵消加工误差带来的气动偏心，保证无制导状态下的落点散布精度；固定翼搭载版本则采用直喷式喷嘴，无自旋设计适配高速载机的发射初速特性，避免自旋带来的弹道偏移。结构设计过程中，首先明确了弹体直径70毫米的硬性边界，这一尺寸是为了兼容北约标准2.75英寸火箭发射巢的内径公差，弹体总长度根据搭载战斗部的不同在0.68米到1.42米区间内调整，其中基础型发动机段长度1.01米，空重5公斤，内部装填挤压式N5双基推进剂，燃烧工作时长1.55秒，总冲量达到514daN，可在发射后1.2秒内将弹体加速到最大飞行速度。折叠尾翼的设计是该结构的核心亮点，四片梯形尾翼在挂载状态下完全收拢贴合弹体尾部外壁，收纳状态下尾翼外轮廓不超出弹体直径2毫米，可顺畅装入发射巢导向管，弹体离开发射巢瞬间，尾翼在弹簧扭力作用下自动张开到位，张开后尾翼展长120毫米，为弹体飞行提供稳定力矩，避免弹体出管后发生翻滚。战斗部接口采用标准化螺纹连接设计，可兼容多类型战斗部配置，包括爆破破片战斗部、反坦克聚能战斗部、发烟训练战斗部、人员杀伤战斗部、反器材霰弹战斗部等，不同战斗部的重量控制在2.04公斤到10公斤区间，设计时通过调整发动机段的装药重心位置，保证不同战斗部配置下全弹重心始终位于弹体气动中心前方15毫米到20毫米的稳定区间内，避免出现飞行失稳问题。弹体头部采用锥形钝头设计，既保证了飞行时的低阻特性，也能满足弹头引信的安装空间要求，引信安装位预留直径20毫米、深度35毫米的安装腔，可兼容机头触发引信，保证弹体撞击目标时可靠起爆。在建模过程中，所有舱段的连接位置都做了密封槽设计预留，可适配O型密封圈，满足发动机工作时的高温高压密封要求，尾翼转轴位置做了耐磨衬套的结构预留，避免多次开合测试后出现转轴磨损间隙过大的问题，排气喷嘴的喉道尺寸经过多轮气动参数核算，保证燃气排出效率达到最优值，避免推力损失。
