可变机翼垂直轴风车结构设计

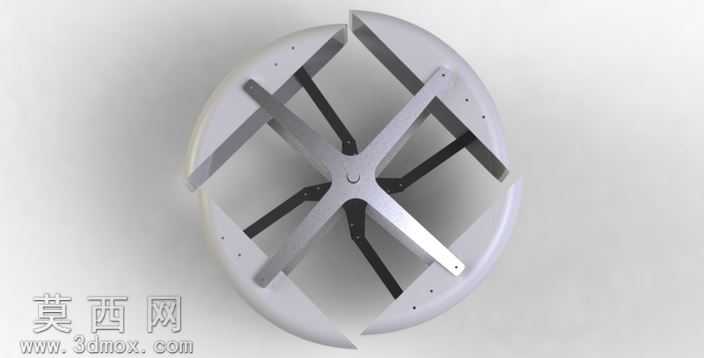

本作品为可变机翼结构的垂直轴风车三维模型，整体采用圆盘式外轮廓搭配中心辐射式支撑骨架的布局设计，建模过程中以中心轮毂为基准原点，通过圆周阵列命令生成六组对称分布的机翼支撑臂，每一组支撑臂都严格匹配角度公差，保证整体旋转结构的动平衡性能。模型构建时针对可变机翼的活动连接结构做了精细化处理，每片机翼与支撑臂的铰接位置都预留了合理的转动间隙，通过配合约束模拟机翼可根据风力大小自动调整开合角度的运动逻辑，实现强风环境下减少受风面积、降低结构载荷，弱风环境下增大受风面积、提升风能捕获效率的设计目标。材质渲染阶段，外圆环框架与中心轮毂采用哑光银灰色金属材质，模拟铝合金轻量化构件的表面质感，支撑臂与可变机翼分别设置了亮面金属与哑光黑色复合材质，通过材质差异清晰区分固定结构与活动结构的边界，渲染时添加柔和的环境漫反射光效，突出结构的层次感与零件间的装配关系。结构设计上摒弃了传统垂直轴风车固定叶片的方案，采用分段式圆弧外框对旋转翼面做外围防护，既避免翼面转动过程中与外部物体发生干涉，也通过圆弧导流结构优化了翼面周边的气流走向，中心轮毂位置设置了标准的轴孔配合结构，可直接对接动力输出轴组件，支撑臂与外框的连接位置做了加厚处理与圆角过渡，降低应力集中对结构强度的影响。整体建模过程严格遵循机械装配逻辑，所有零件的配合关系都符合实际生产的装配要求，无干涉错位、破面缺面的问题，可直接用于结构验证、风能利用相关的教学演示以及小型垂直轴风能装置的方案参考，通过可变机翼的结构创新，解决了传统垂直轴风车在不同风速环境下适配性差的痛点，在保证结构简洁可靠的前提下，提升了装置对复杂风况的适应能力。
