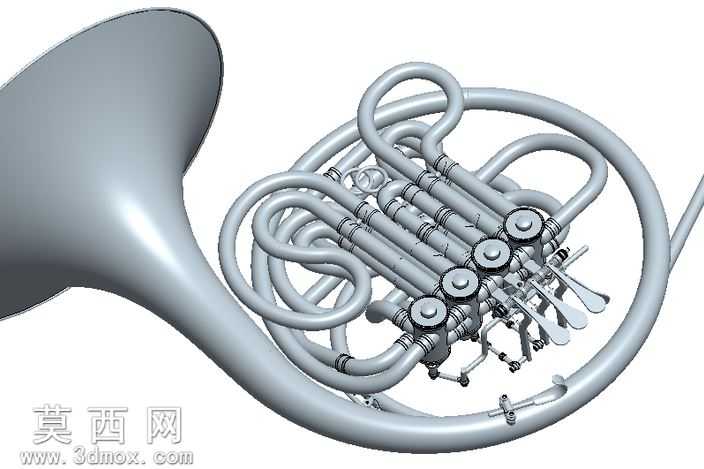

四键双排圆号乐器精细三维建模作品

本作品为双排四键圆号的三维建模成果，建模过程围绕圆号的真实结构逻辑展开，首先梳理圆号的整体构成：从号嘴接入段开始，逐步构建盘旋排布的铜管管路、转阀按键组、调音滑管、支撑固定结构以及最终的喇叭扩音口，每一部分都严格参考真实圆号的比例关系进行搭建。建模初期先绘制管路的中心轨迹线，针对圆号多层盘旋的复杂管道路径，通过分段绘制样条曲线并做平滑衔接处理，保证管路走向符合真实圆号的气流路径设计，避免出现管路弯折角度不合理、管径突变的问题，管路部分采用等径扫描结合局部变径处理，还原铜管从细到粗过渡到喇叭口的形态变化。按键转阀部分单独做精细化建模，还原每个转阀的阀芯、按键杠杆、复位弹簧位、联动拨杆的结构关系，保证按键与转阀的联动逻辑符合真实机械结构，按键的指托部分做了符合人体工学的弧度处理，还原真实演奏时的接触形态。支撑固定的支架、管卡部分，按照真实圆号的固定点位布置，每一处管卡都对应管路的固定位置，还原金属支架的弯折形态与连接结构。材质渲染阶段，整体采用哑光镀银金属材质，调整金属粗糙度参数模拟真实铜管乐器的表面质感，既体现金属的反光特性，又避免过高反光带来的塑料感，按键的接触位置、管路的衔接缝隙都做了细微的材质区分，还原使用痕迹带来的质感差异。建模过程中对外部管路的盘旋轨迹做了多轮调整，目前已完成内部按键联动结构、管路走向、喇叭口形态的精细还原，后续可进一步优化外部管路的弧度精度，让整体形态更贴近量产圆号的外观比例，整个模型完整还原了双排圆号的结构特征，可用于乐器结构展示、文创设计参考、渲染场景素材等用途。
