可3D打印桌面式管道夹紧钳结构

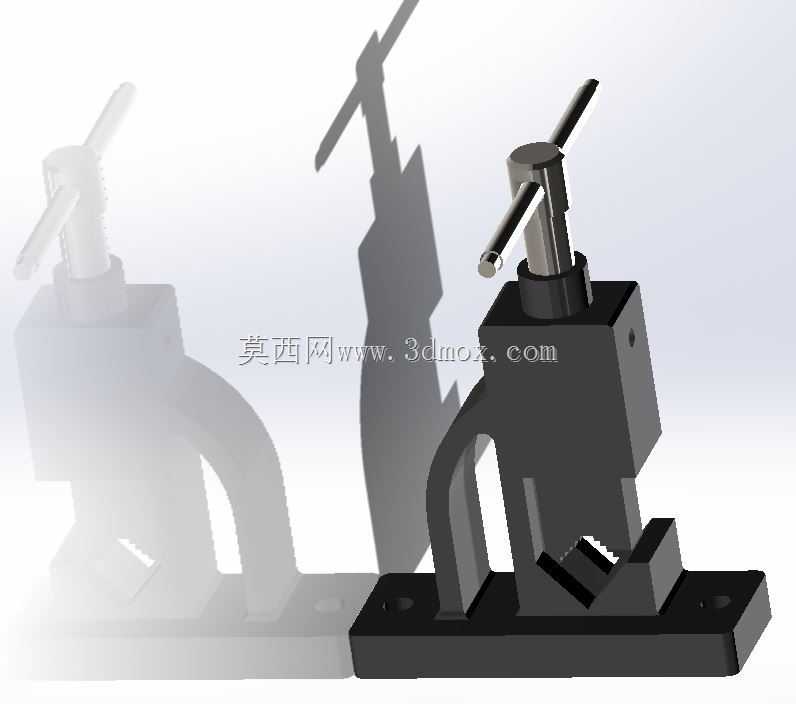

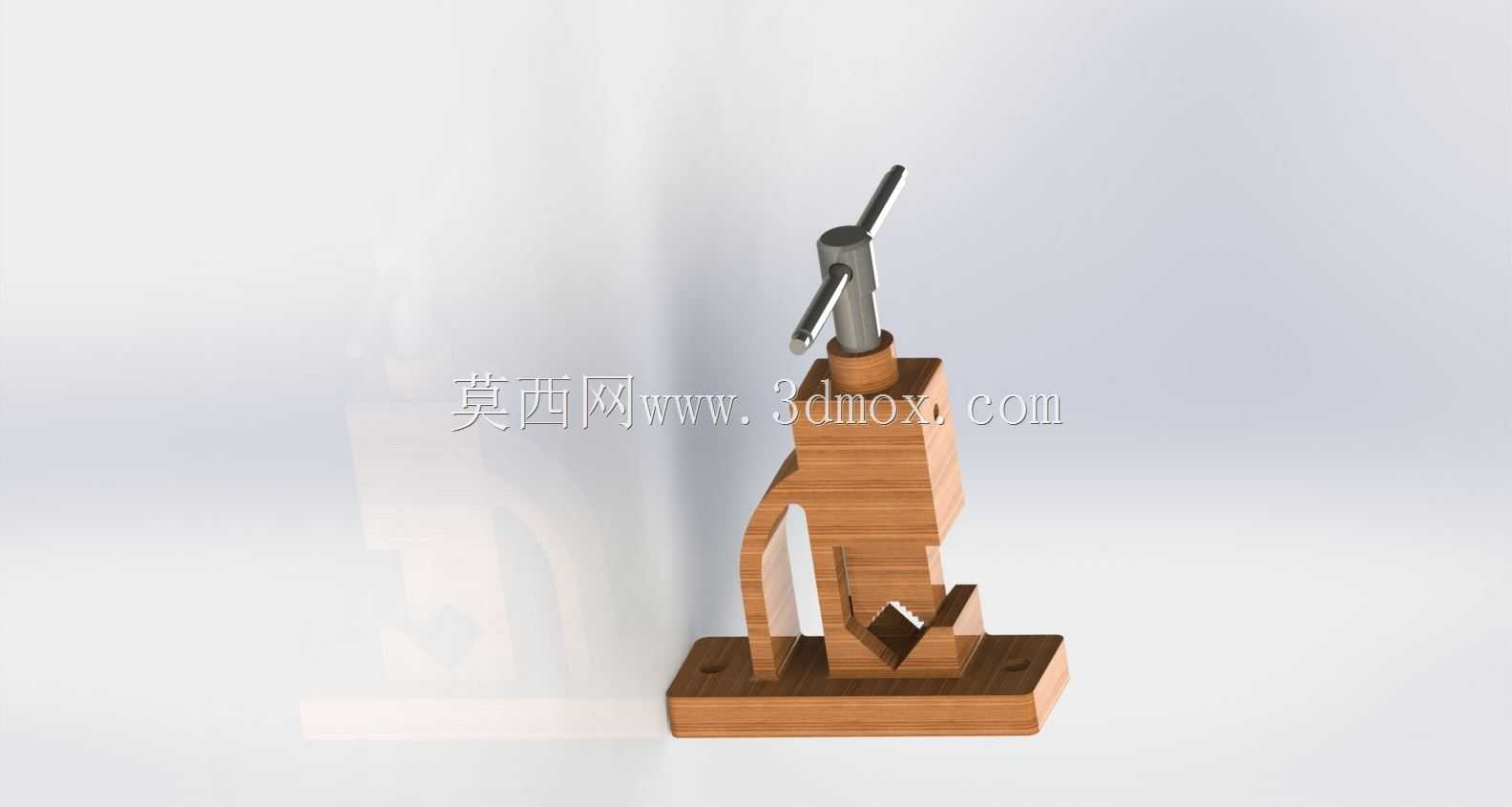

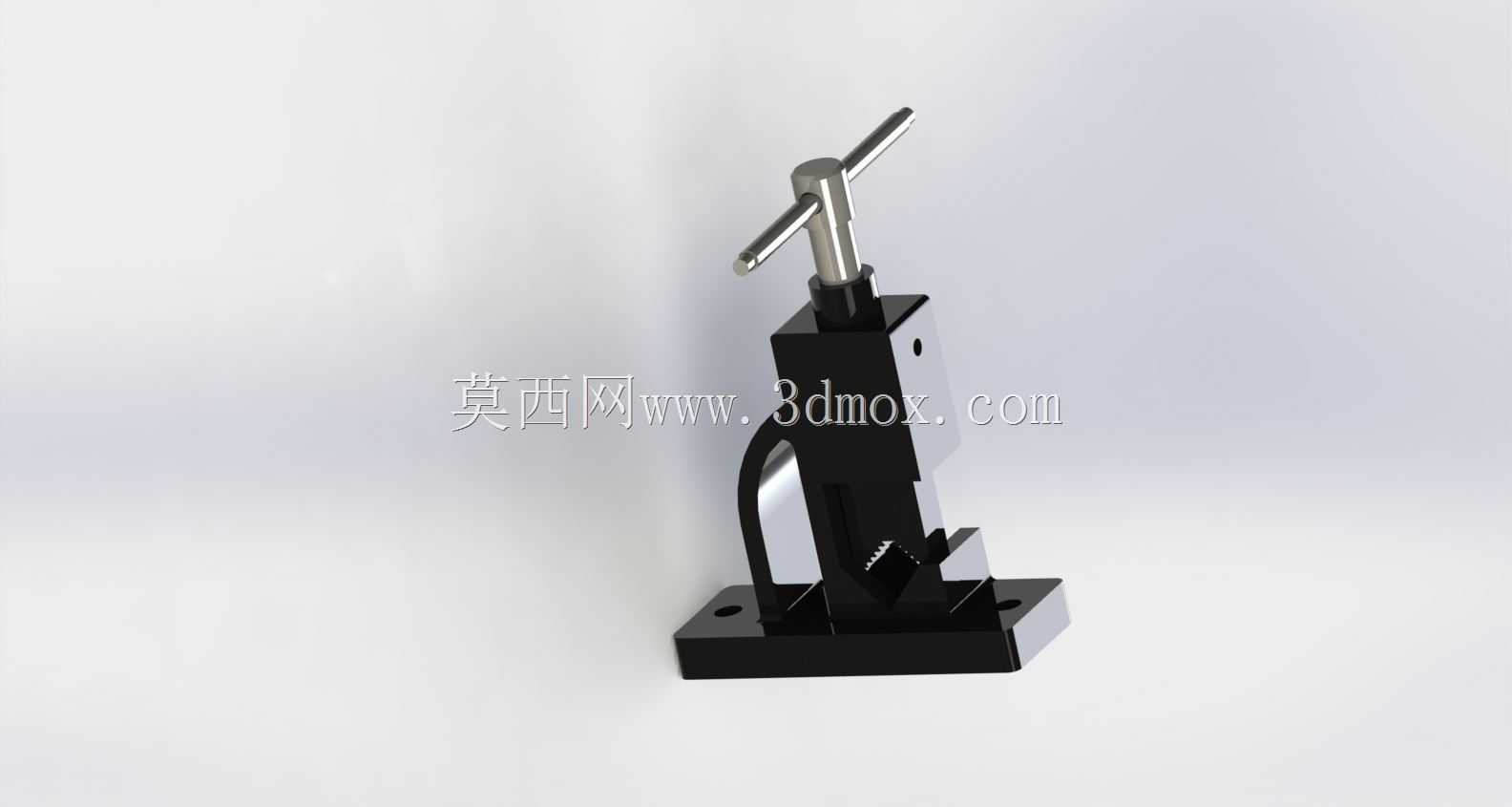

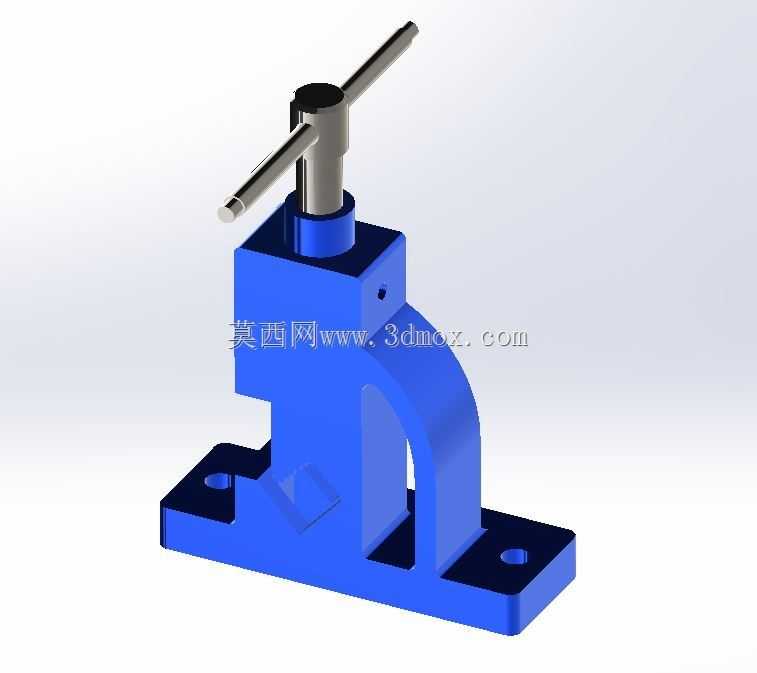

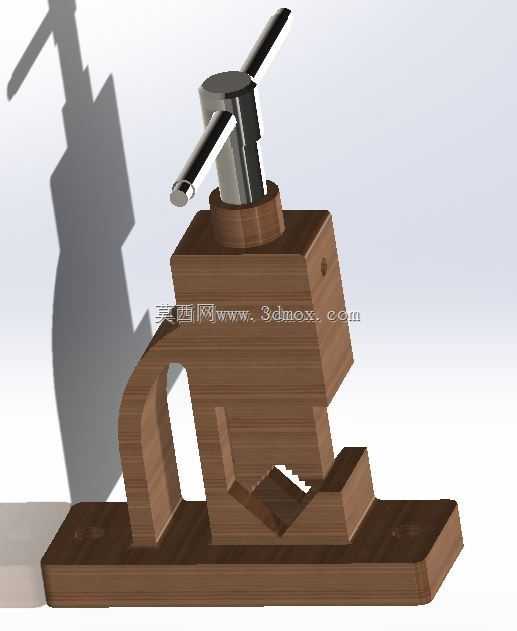

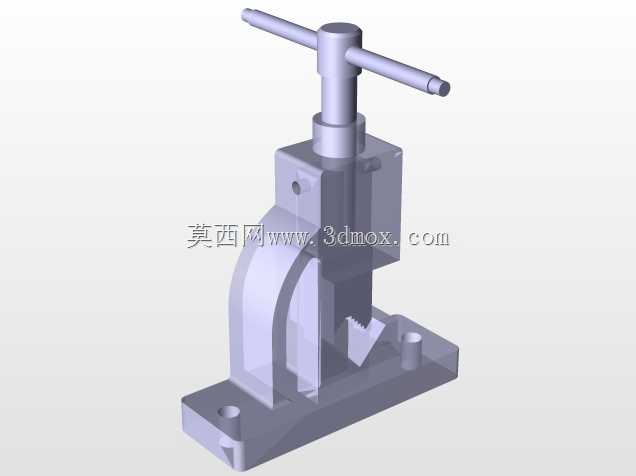

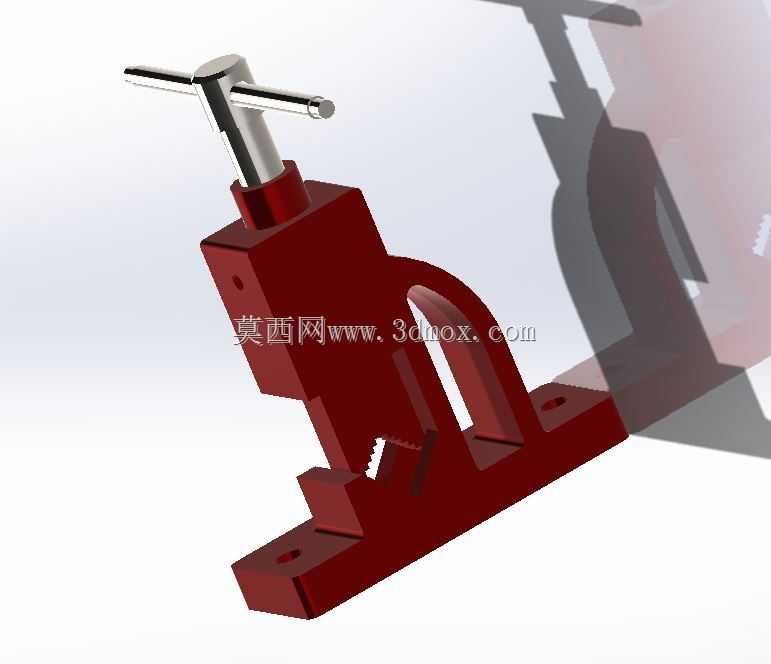

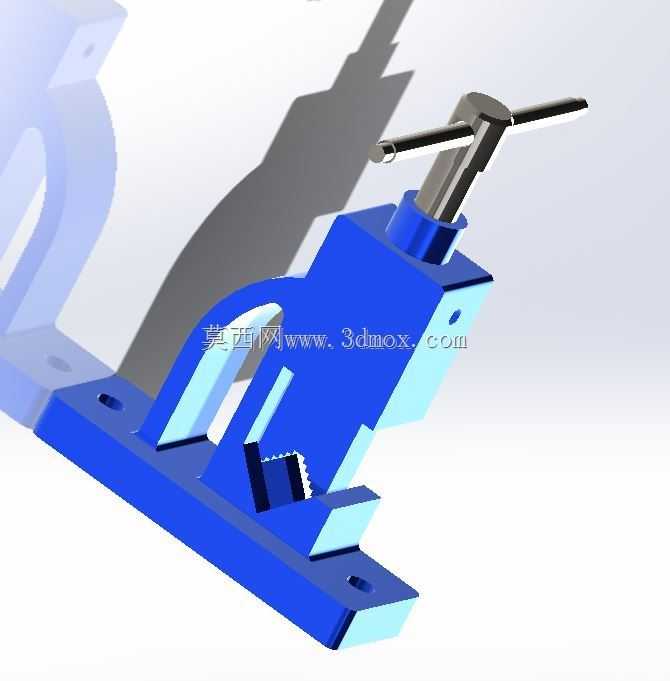

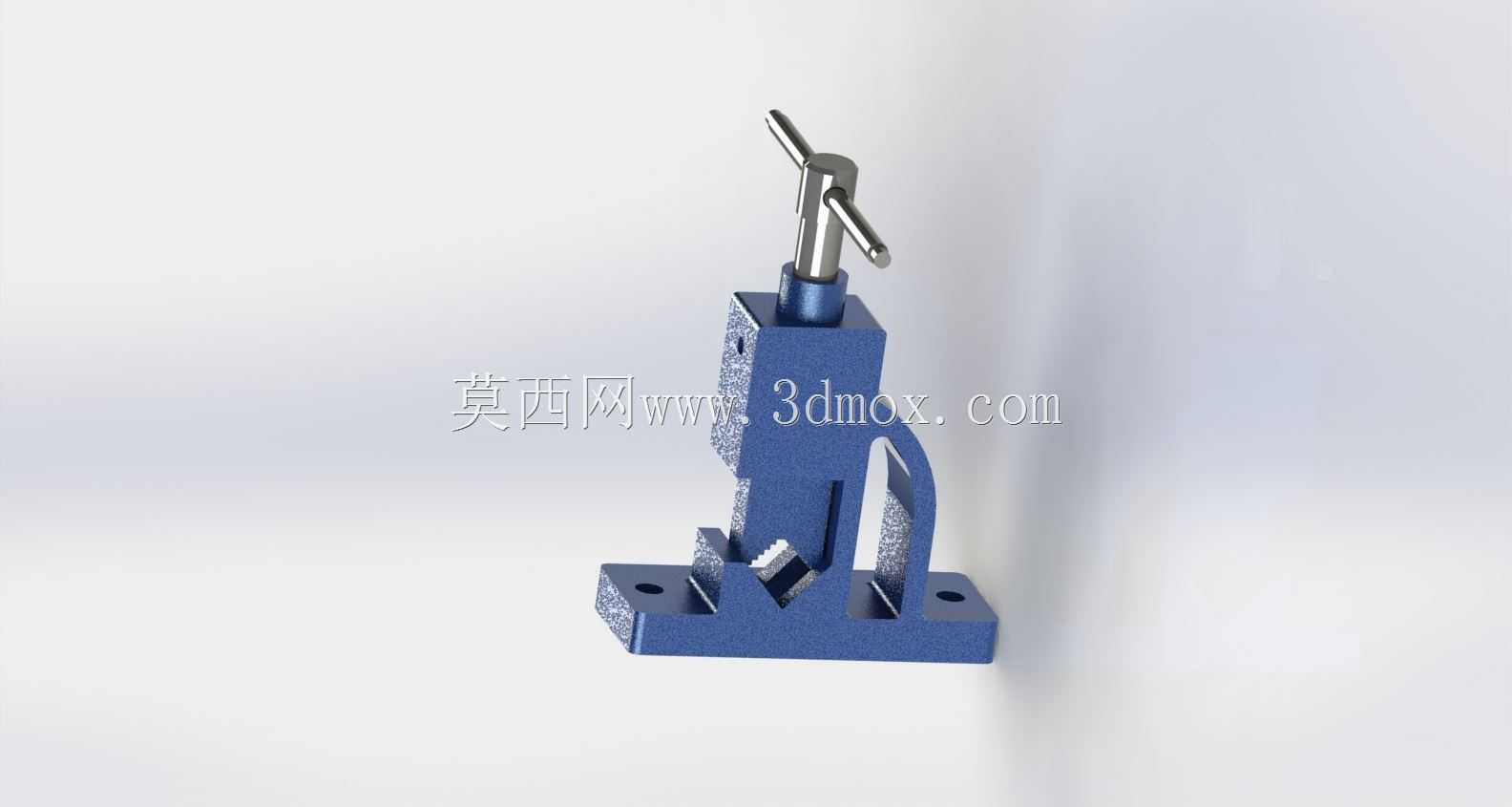

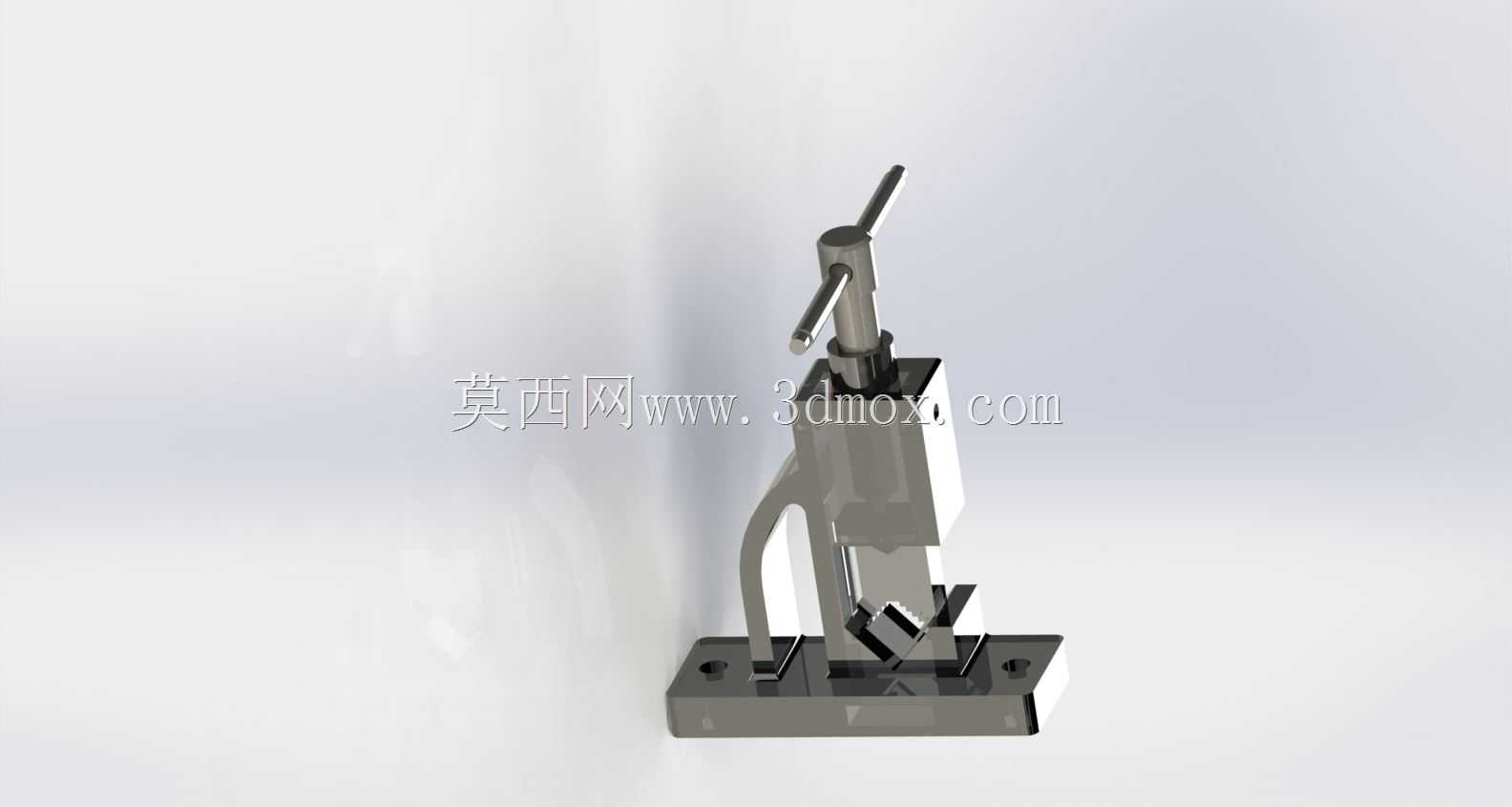

这款可3D打印的管道夹紧钳，主要面向小口径管材的现场夹持作业场景，适配家装水电维修、小型管路预制、创客空间手工加工等轻量作业需求，区别于传统铸钢重型管钳的笨重特性，整体采用分体式组装结构，所有非标准结构件均可通过FDM3D打印工艺制作，仅需配套标准金属螺杆作为施压传动件，即可完成整钳装配，大幅降低小批量自制工具的加工门槛。从功能特性来看，钳身底部设置带安装孔的平直底座，可通过螺栓固定在工作台面使用，也可手持操作应对临时夹持需求；钳口位置设计有适配圆形管材的V型定位槽，夹持时可自动对中不同外径的薄壁管、硬塑管、小型金属管，避免管材夹持打滑或夹伤管壁，施压螺杆采用T型螺纹传动，配合顶部的旋转手柄，可通过较小的手动力输出足够的夹持力，满足管材切割、套丝、粘接等工序的固定要求。设计过程中充分考虑3D打印的工艺特性，所有结构件均采用无悬空或少悬空的排布思路，减少打印支撑材料的使用，各装配位置预留了合理的间隙公差，无需二次打磨即可完成拼接；钳身主体采用一体化的加强筋布局，在手柄受力位置、钳口承压位置做了局部壁厚加厚处理，兼顾打印耗材成本与结构强度，避免夹持受力时出现结构开裂。外形尺寸方面，整钳装配完成后总高度控制在150mm以内，底座长宽尺寸为120mm*80mm，安装孔位间距适配常规小型工作台的T型槽间距，无需额外改造即可快速装夹固定；钳口最大开合距离为50mm，可覆盖外径6mm到50mm的常规小口径管材夹持需求，施压螺杆的行程预留了10mm的冗余量，避免长期使用磨损后出现夹持行程不足的问题。结构上拆分了底座、活动钳身、固定钳口、压块、手柄五个独立组件，各组件之间通过卡槽与螺杆实现定位连接，无复杂的异形装配结构，打印完成后仅需将金属螺杆穿入预设的螺纹安装位，套上顶部手柄即可投入使用，日常维护时仅需更换磨损的钳口压块即可，无需整体报废整钳，适合非工业级的轻量夹持场景使用。
