四百万会员纪念可打印奖杯结构设计

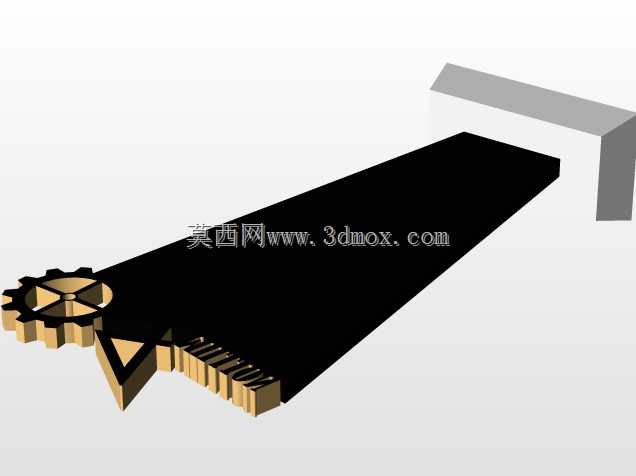

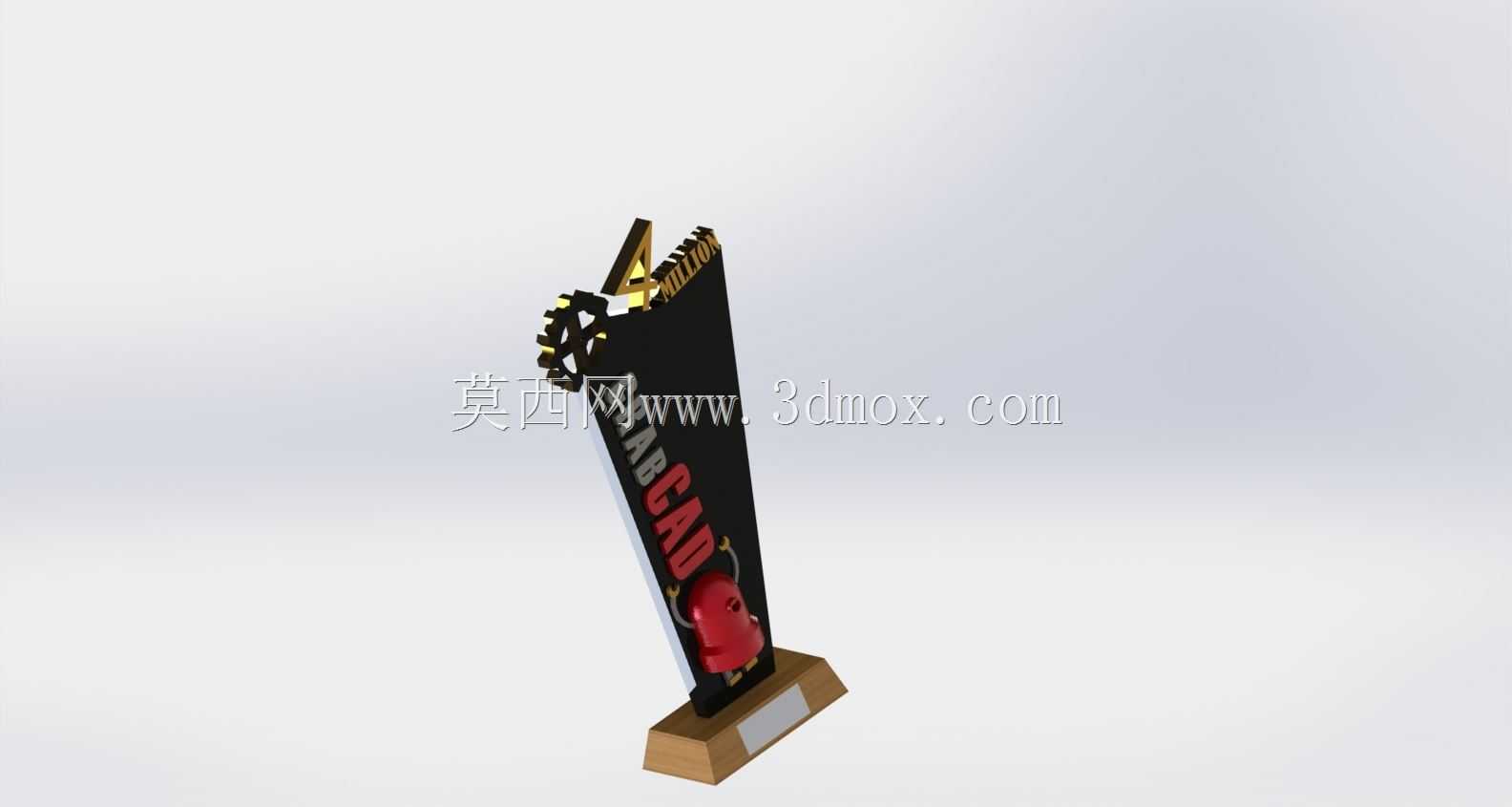

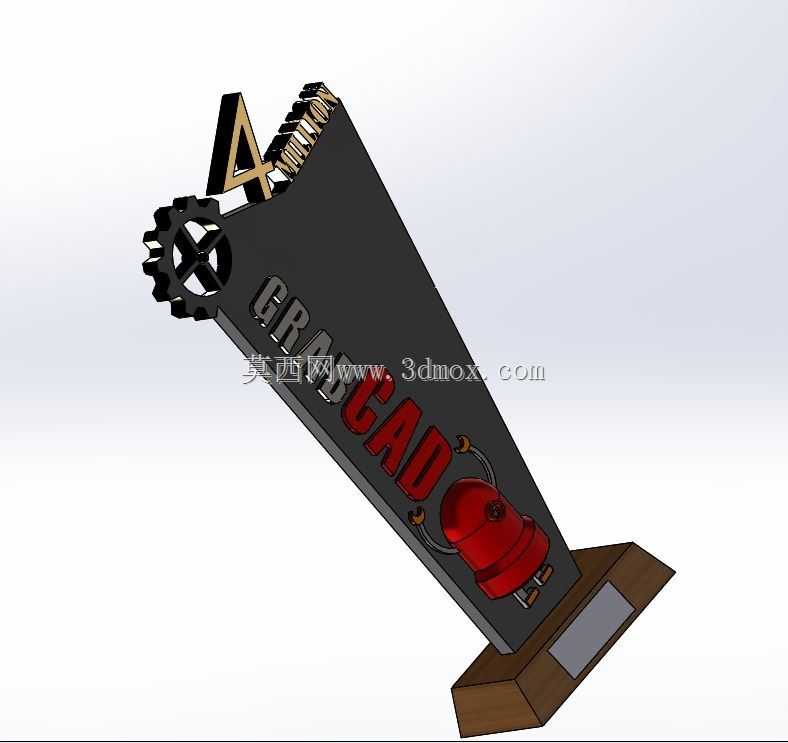

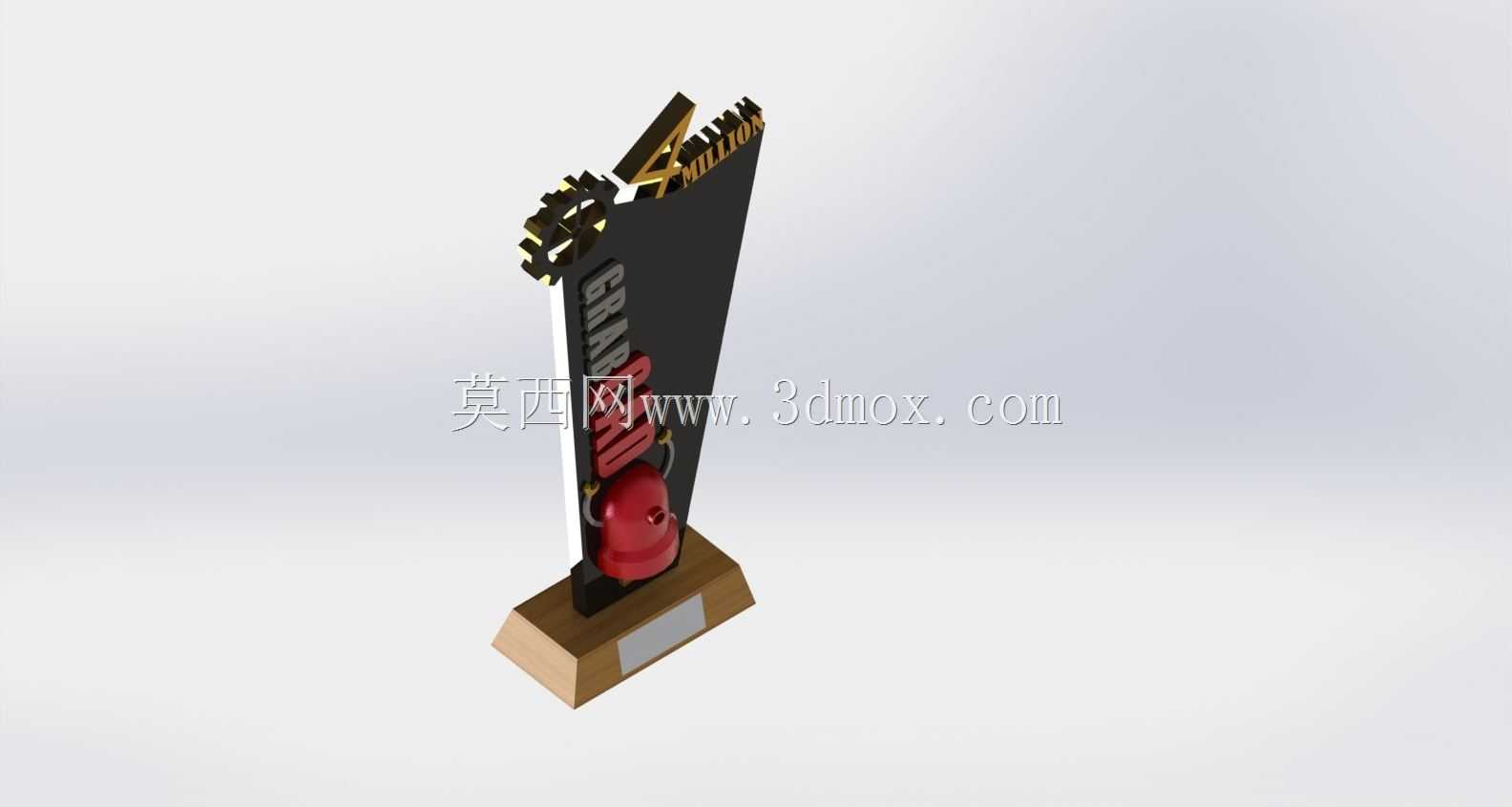

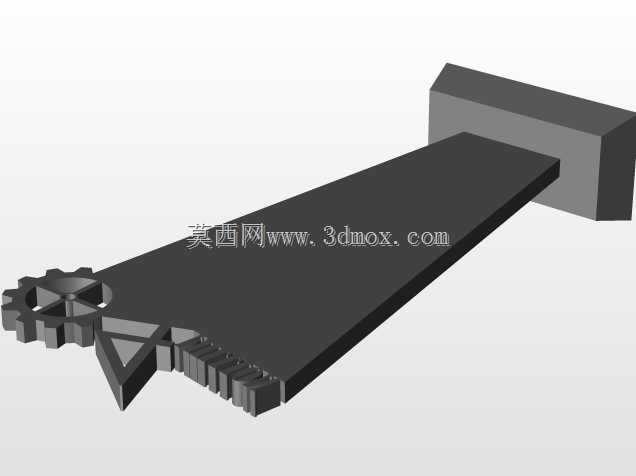

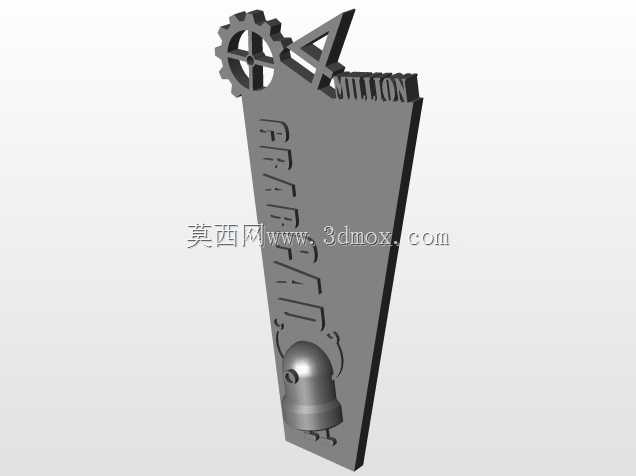

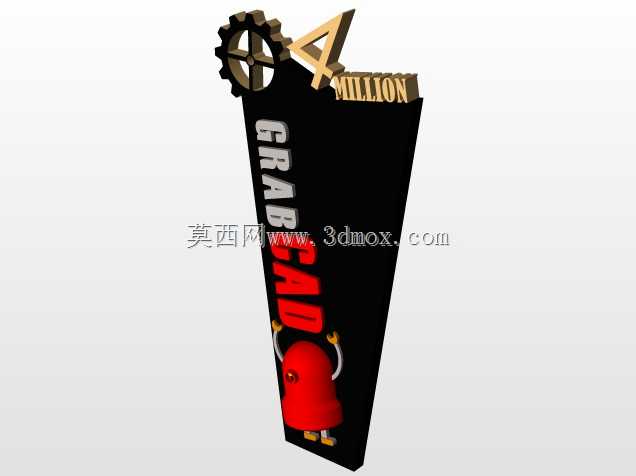

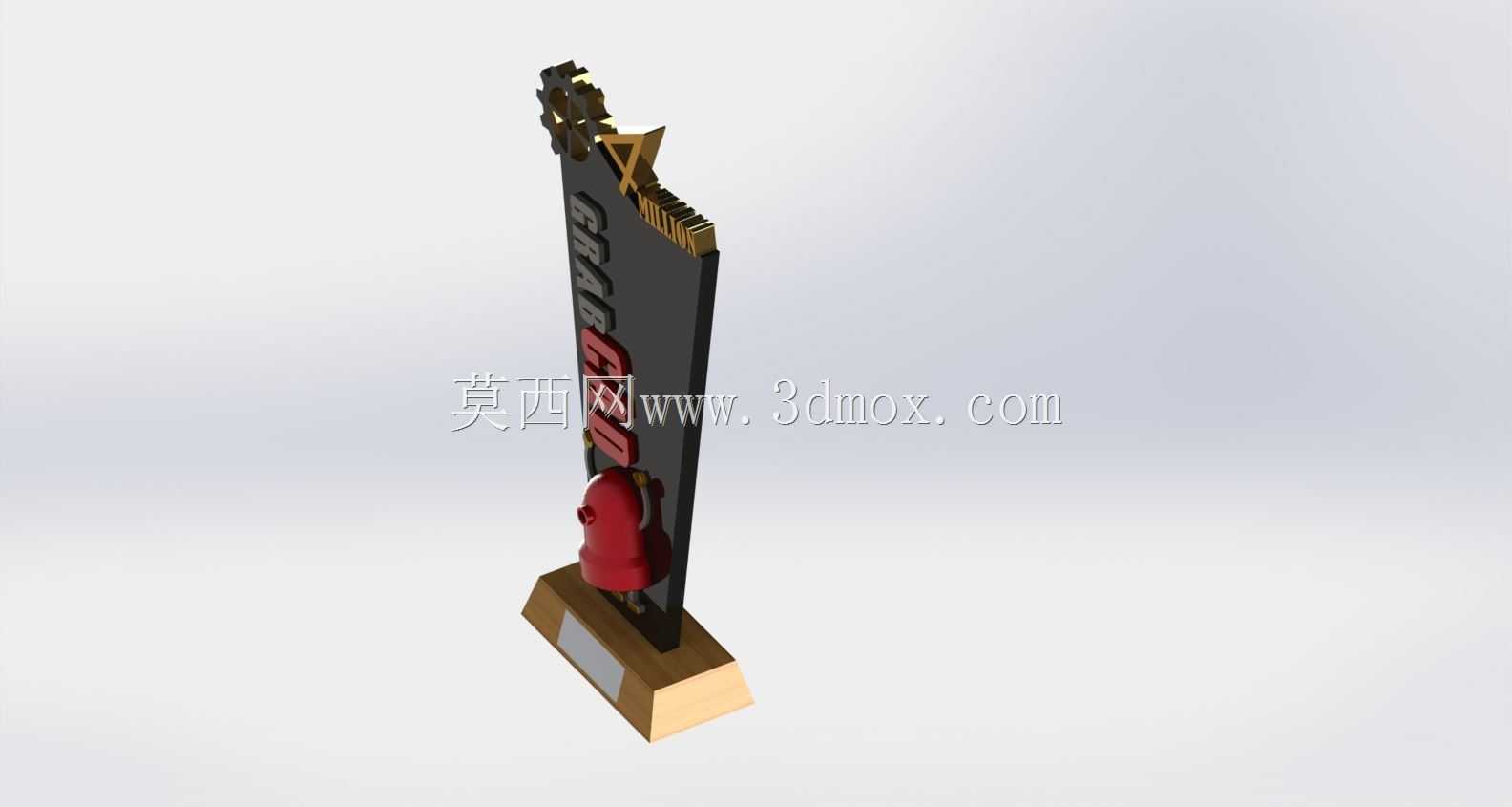

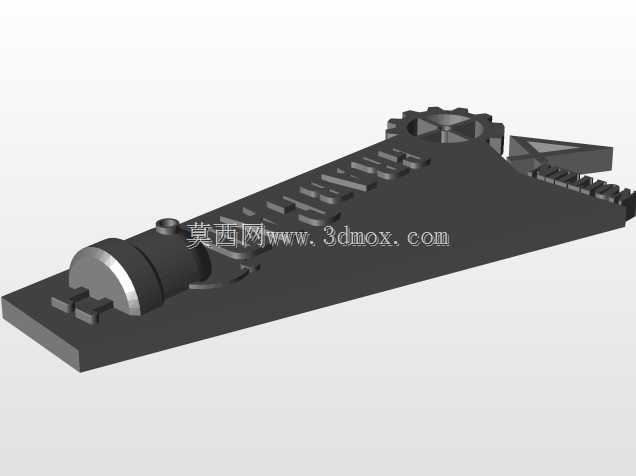

这款纪念奖杯的结构设计，核心围绕桌面级FDM3D打印的成型特性做适配，首先在打印姿态规划上，优先选择水平放置作为基准打印方向，匹配常规桌面设备X轴的成型行程边界，避免超出多数入门级设备的打印幅面限制，无需拆分大件即可完成单批次打印。结构拆分上做了分体式设计，将奖杯主体与底座设置为独立装配单元，两个底座部件无额外支撑结构需求，打印时可直接贴合热床成型，减少支撑材料的浪费，同时降低后期支撑拆除的打磨工作量，打印完成后仅需通过常规模型粘合剂即可将底座与杯身粘合固定，粘合面预留了0.1mm的装配公差，既保证粘合时胶层有足够容纳空间，也不会出现装配间隙过大导致的错位问题。杯身主体采用楔形收窄的造型，上部集成了齿轮造型与数字标识结构，这类突出特征在水平打印时可通过少量树状支撑完成成型，不会出现大面积悬垂导致的层间脱落问题，杯身侧面的字符标识做了0.3mm的凸起高度，既保证打印后字符辨识度足够，也不会因凸起过高导致打印时出现翘边。从应用场景来看，这类定制化纪念奖杯多用于社区里程碑纪念、线下活动纪念摆件，相比传统开模制作的金属或树脂奖杯，3D打印的制作周期更短，单批次小批量制作的成本更低，可根据实际需求快速调整表面标识内容，无需重新开模。结构设计时还考虑了无底座使用的场景，杯身底部做了平整化处理，拆除底座后也可直接平稳放置在平面上，适配不同的展示需求，壳体部分采用50%填充密度的设置，在保证整体结构强度、拿取不易变形的前提下，尽可能降低打印耗材的用量，缩短单模型的打印时长，整体壁厚设置为1.2mm，匹配常规0.4mm喷嘴的三次走线宽度，避免壁厚不均导致的打印填充缺陷，边角位置全部做了R0.5的圆角过渡，减少打印时的应力集中，避免长时间放置后出现边角开裂的问题。
