内燃机活塞连杆组合结构设计

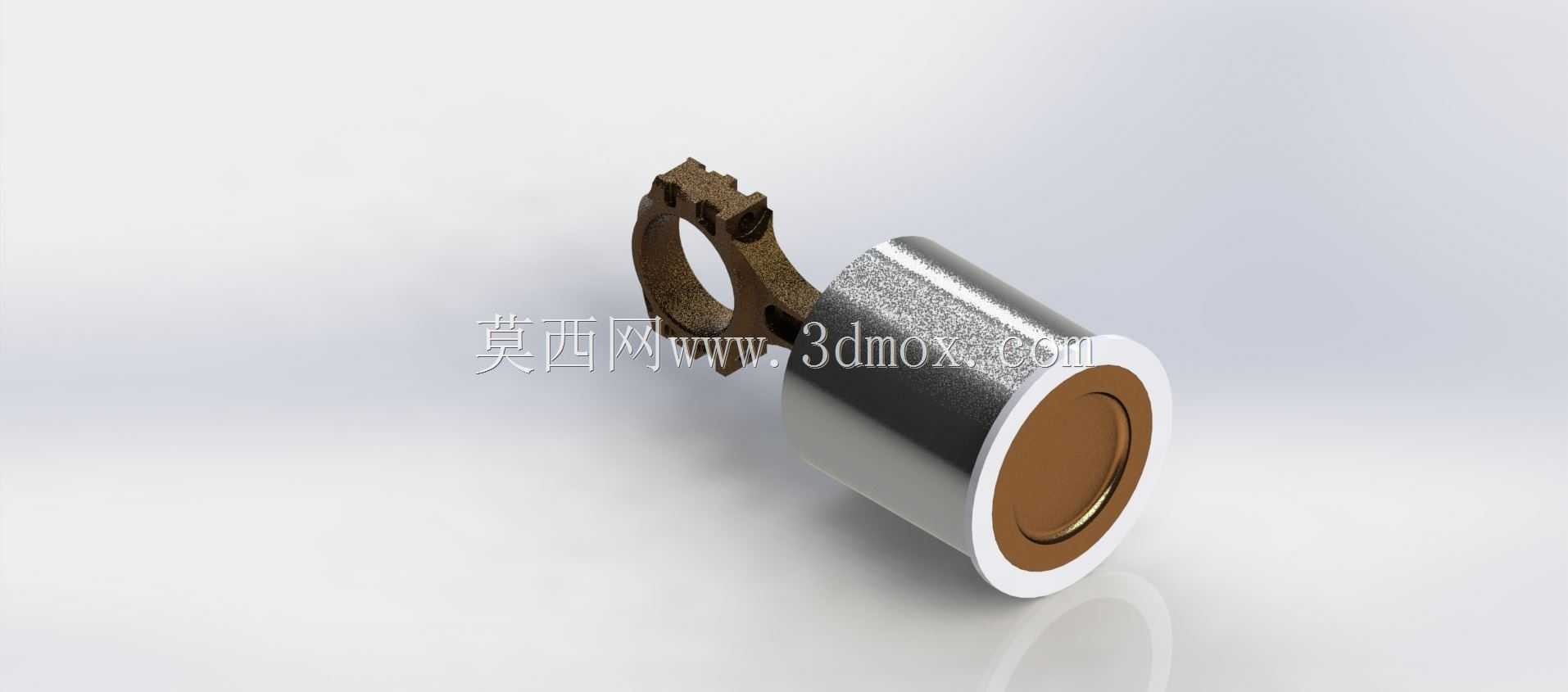

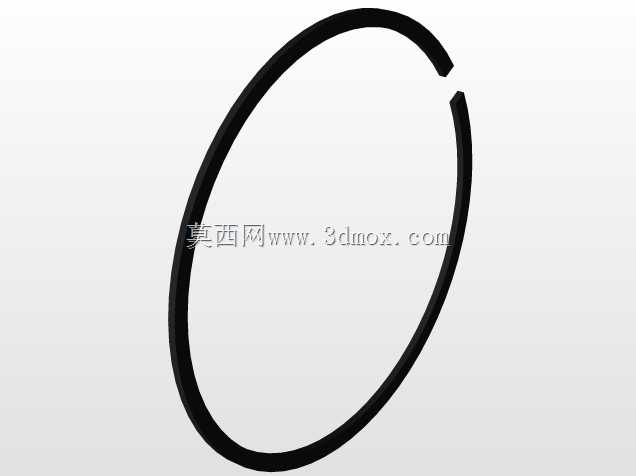

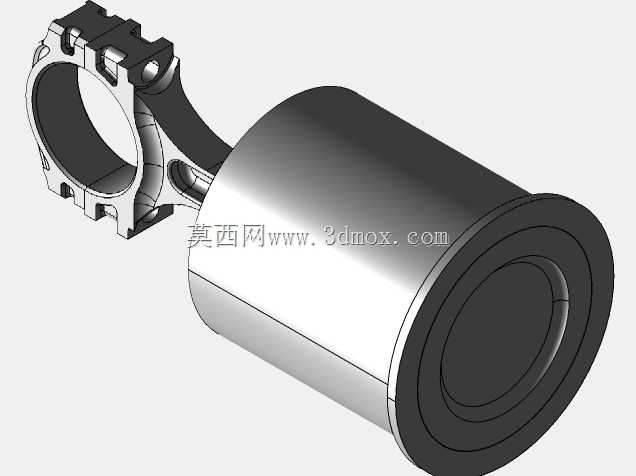

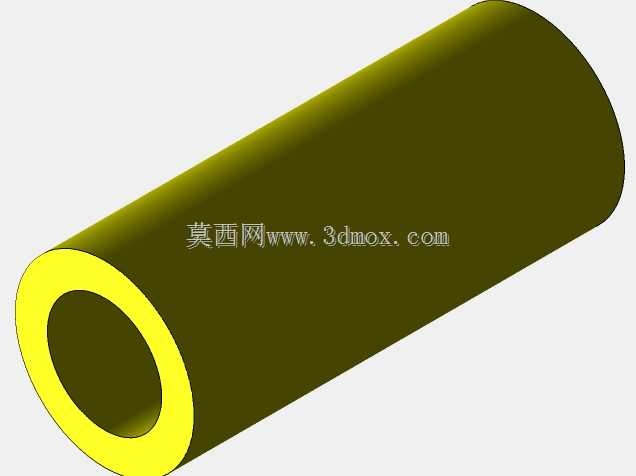

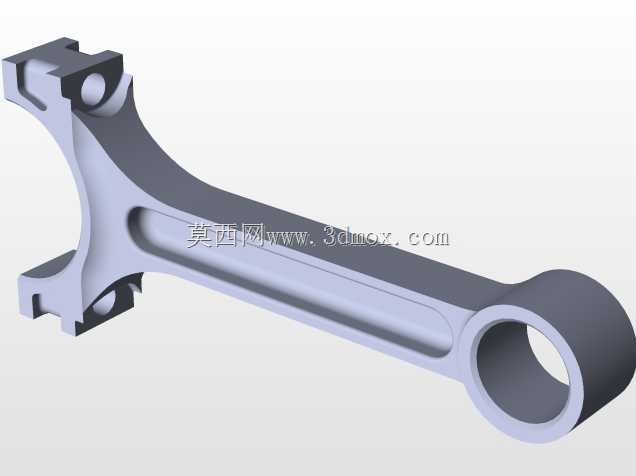

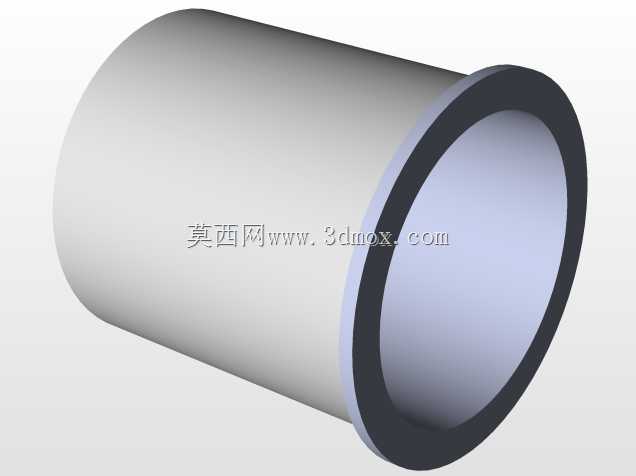

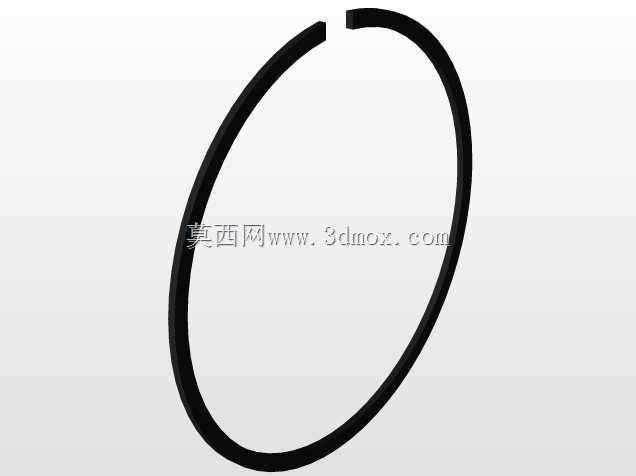

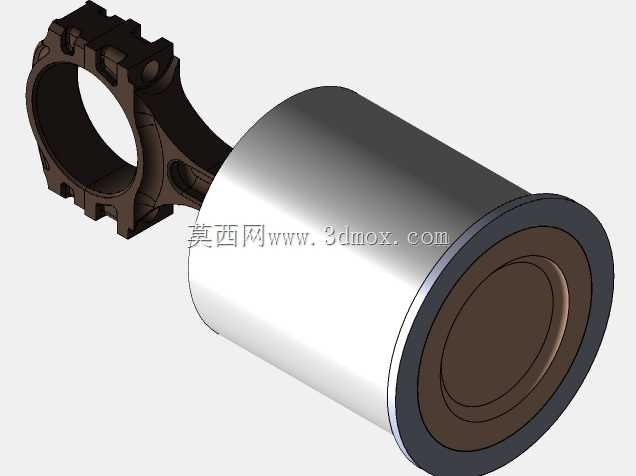

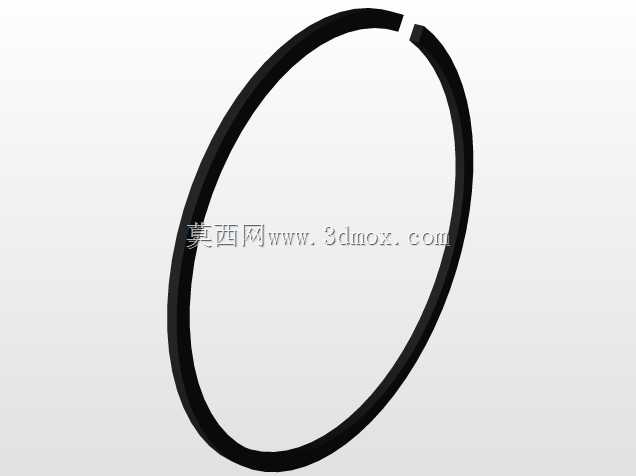

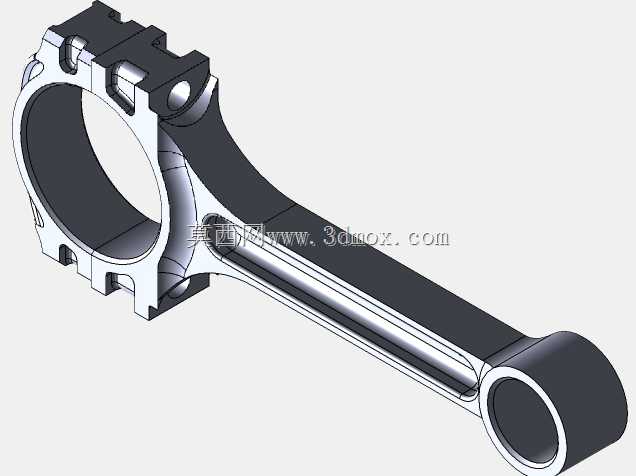

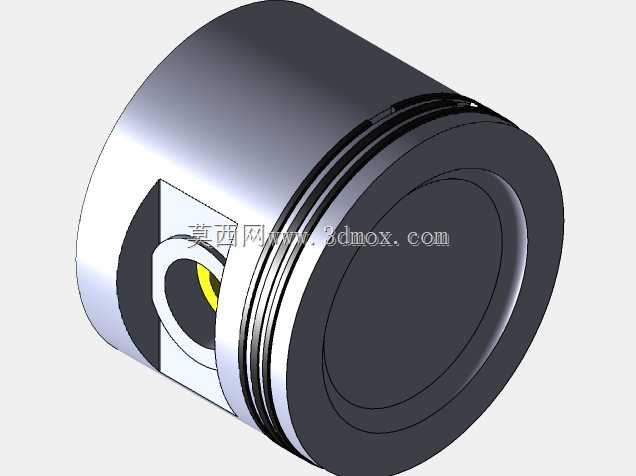

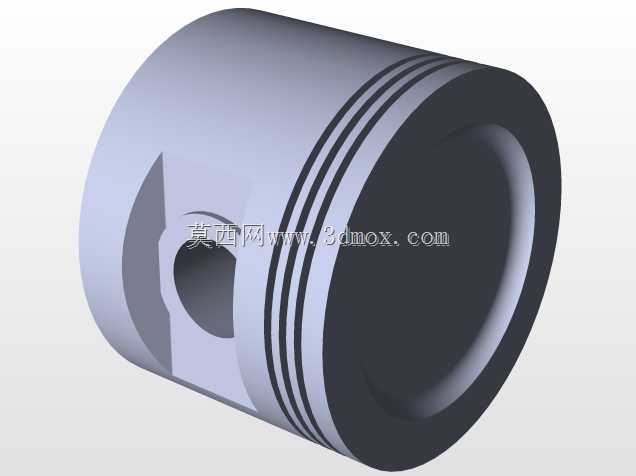

这套活塞连杆组合结构，是内燃机动力转换单元的核心执行部件，日常在乘用车、小型工程机械、农用动力机械的往复式内燃机中都能见到这类结构的应用，直接承担着燃烧爆发力传递、往复运动向旋转运动转换的核心功能。从实际装机场景来看，该组件装配于气缸套内部，活塞头部与缸盖、气缸壁共同围成密闭的燃烧腔，工作过程中承受燃油爆燃产生的瞬时高温高压冲击，通过活塞销将作用力传递给连杆，最终驱动曲轴旋转输出扭矩。设计过程中首先考虑了往复运动的动平衡匹配，活塞裙部采用了适配缸壁间隙的型线设计，避免热态工况下出现胀缸拉缸问题，同时活塞环槽的位置与宽度经过匹配计算，可适配气环与油环的安装，气环负责密封燃烧腔的高压燃气，油环负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。连杆部分采用了分体式大端设计，大端轴瓦座的剖分面经过定位结构优化，装配时可直接扣合在曲轴曲柄销上，通过连杆螺栓完成紧固，小端则通过活塞销与活塞销座孔连接，销座位置设置了足够的加强筋结构，可承受交变载荷下的应力集中，避免长期运行出现销座开裂问题。从安装边界来看，活塞外径与对应气缸内径保持标准配合间隙，连杆大端孔径适配对应规格的曲轴曲柄销直径，组件整体往复运动行程需匹配发动机的曲轴回转半径，装配时活塞顶部的燃烧室凹坑朝向需要与缸盖喷油嘴、气门位置精准对应，避免出现气门碰撞活塞的故障。实际建模过程中还原了各部件的配合公差特征，包括活塞销与销座的过渡配合、连杆大端与轴瓦的过盈配合、活塞环与环槽的侧隙设计，同时兼顾了轻量化设计需求，在保证结构强度的前提下对连杆非受力区域做了减重处理，活塞内部也设置了合理的加强筋布局，既降低往复运动惯量，又能保证组件在高转速工况下的结构可靠性。这类结构的设计合理性直接影响内燃机的动力输出效率、燃油消耗水平与运行寿命，建模时充分考虑了热膨胀量的补偿设计，活塞裙部的型线修正可保证不同工作温度下活塞与缸壁的接触状态均匀，避免偏磨问题出现。
