碳纤维环氧RTM材质NACA进气风管设计

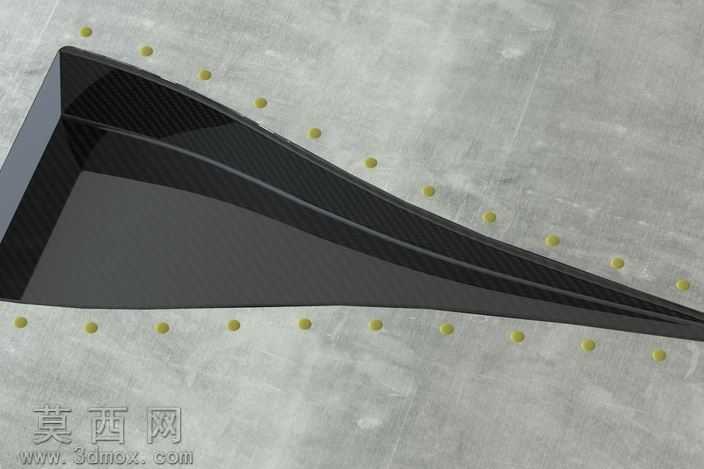

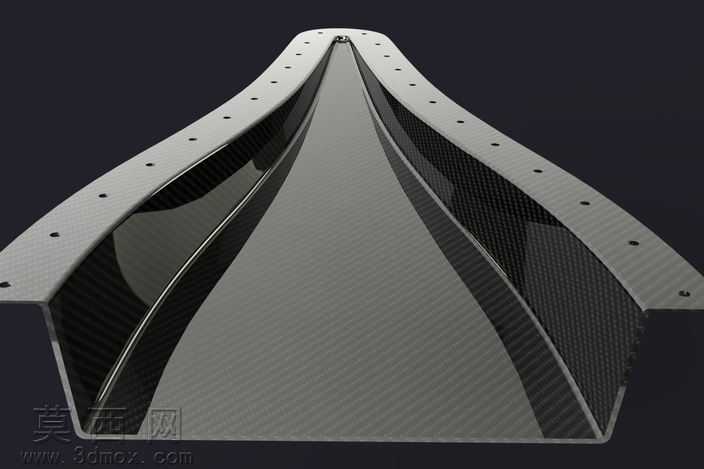

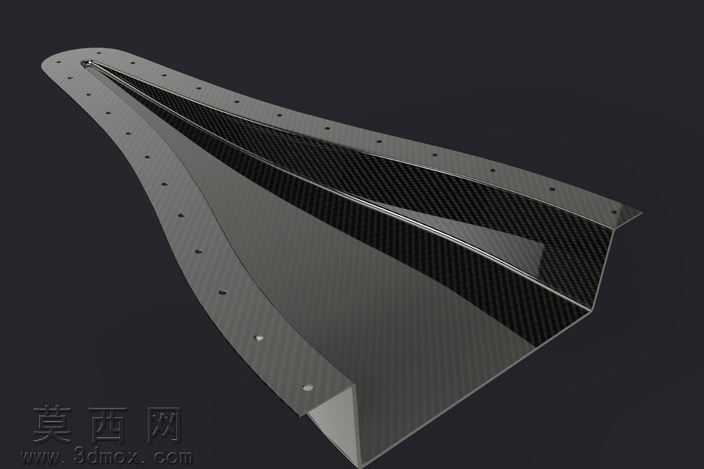

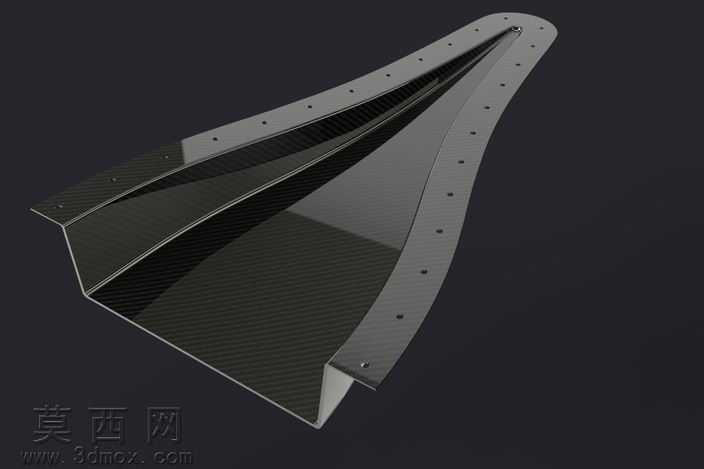

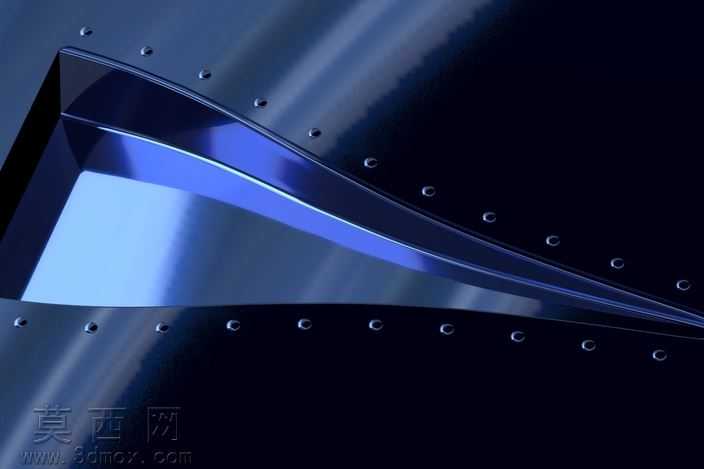

本作品为NACA进气风管的三维设计模型，建模阶段依托主流三维CAD软件完成全参数化结构搭建，首先基于经典NACA低速进气道的流体力学型线规律，绘制风管入口段的低阻导流轮廓，通过多截面曲面放样功能构建顺滑的流道曲面，确保从扁平式埋入入口到圆形/异形对接出口的截面过渡无曲率突变，避免流道内出现气流分离、涡流滞止的结构缺陷。模型采用碳纤维环氧RTM成型工艺的结构设计逻辑，在建模时预留了复合材料铺层的厚度空间，对风管的弯折段做了等曲率半径优化，既保证气流沿程阻力处于较低水平，也适配碳纤维预成型体的铺覆工艺要求，避免小半径弯折处出现纤维架桥、铺层褶皱的成型问题。渲染阶段采用碳纤维编织纹理材质，还原RTM工艺成型后碳纤维构件的斜纹编织质感，搭配半哑光的环氧基体表面效果，通过环境光遮蔽效果凸显风管的棱线过渡与曲面顺滑度，在流道内壁区域做了高光镜面处理，模拟内壁低粗糙度的加工要求，直观呈现风管内外壁的结构差异。结构设计上，风管入口边缘做了微小的倒角过渡，既符合NACA进气口的导流设计要求，也避免复合材料成型后边缘出现锐边强度不足的问题；风管整体采用等强度变厚度设计，在气流冲击较大的入口段适当增加铺层厚度，在平直段优化厚度控制整体重量，完全匹配碳纤维复合材料轻量化、高强度的应用特性。设计过程中同步考虑了风管的安装对接需求，在出口端预留了标准法兰对接结构，可直接与下游进气管道、设备舱接口完成装配，整体模型的曲面连续性达到G2级别，既可以直接用于CFD流体仿真分析验证进气效率，也可直接导出用于模具设计、复合材料铺层设计，支撑从数字样机到实物生产的全流程应用。
