金色蜗壳式离心风机外观结构设计

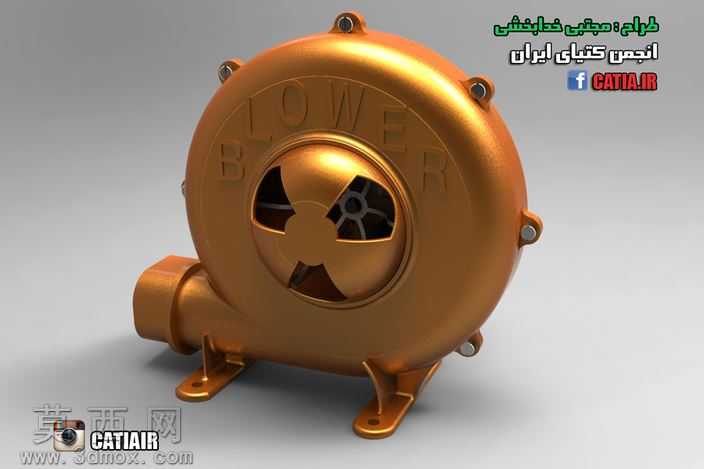

本作品为蜗壳式离心风机的三维外观结构设计，整体采用一体化蜗壳造型设计，建模阶段先通过旋转特征构建风机主体的圆形蜗壳基础轮廓，再通过拉伸切除特征加工出正面的进风栅格结构，进风口采用三瓣式导流遮挡造型，既保证进风通流面积，又能对内部叶轮形成基础防护，避免大尺寸杂物直接进入风机腔体。蜗壳侧面通过拉伸特征构建切向布置的出风口结构，出风口采用圆管接口造型，可直接对接通风管路，底部通过拉伸与筋板特征组合设计出两个对称的安装支脚，支脚处预留安装孔位，可通过螺栓完成风机的固定安装，保证设备运行时的稳定性。建模过程中对蜗壳表面的标识字样采用包覆特征处理，还原壳体表面的压印标识效果，壳体上的固定螺栓点位通过圆周阵列特征完成均匀排布，保证上下壳体连接的密封性与紧固性。材质渲染阶段整体采用金属铜质感材质，调整材质的金属度与粗糙度参数，还原铸铜部件的哑光金属质感，边缘处添加细微的倒角处理，避免尖锐棱角带来的违和感，同时模拟金属部件加工后的细微光泽变化。结构设计上充分考虑离心风机的气动特性，蜗壳型线采用渐开线走向设计，可引导叶轮带动的气流沿蜗壳内壁顺畅导向出风口，降低气流在壳体内的湍流损耗，进风格栅的叶片角度经过调整，可对进风气流进行初步整流，减少进气紊流对叶轮运行的干扰。整体模型完成后通过渲染调整光影效果，突出金属壳体的厚重质感与结构细节，完整呈现该款工业离心风机的外观形态与结构特征，可用于风机产品的外观展示、结构参考以及相关教学演示场景。
