离心式排风风机结构展示三维模型

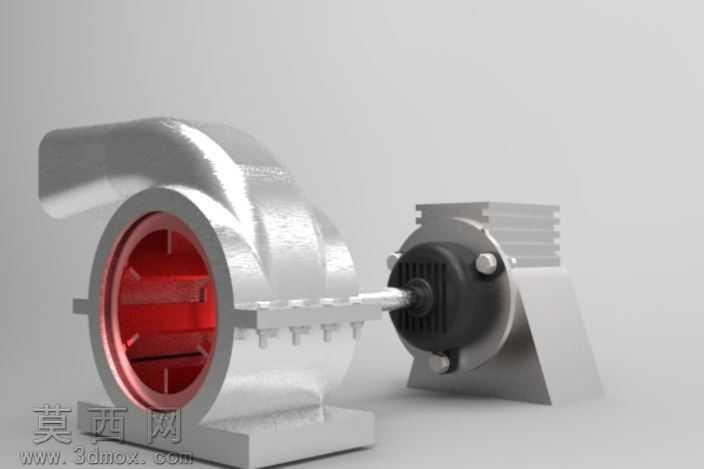

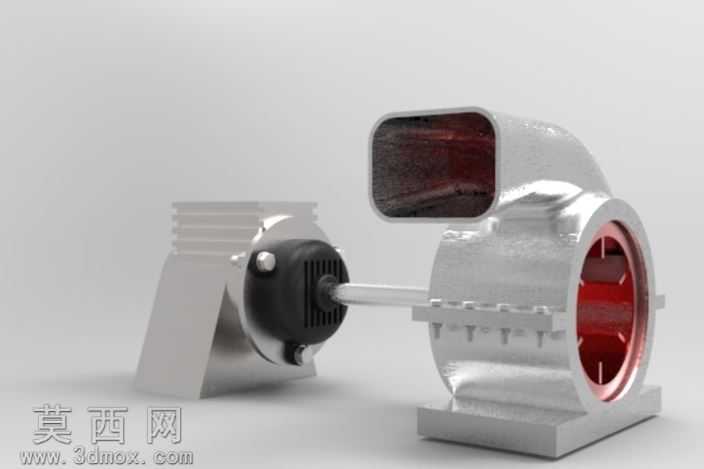

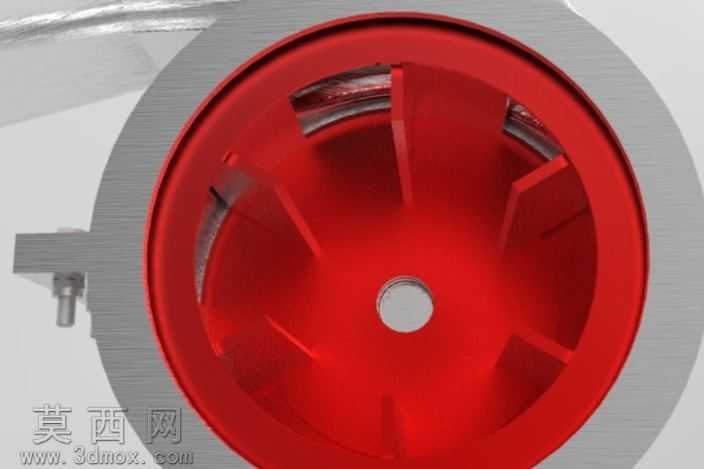

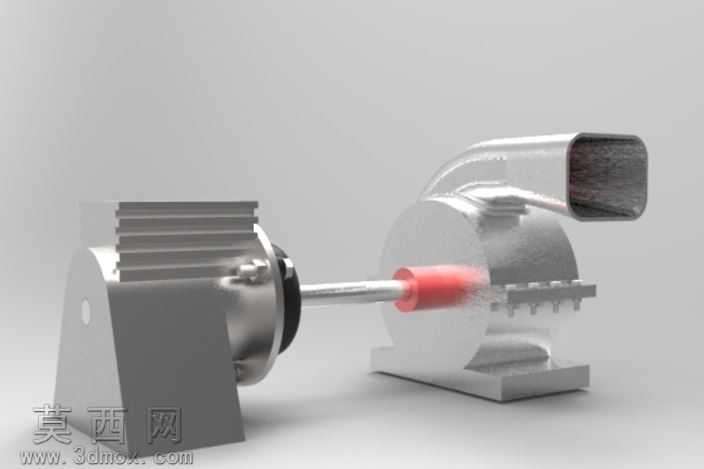

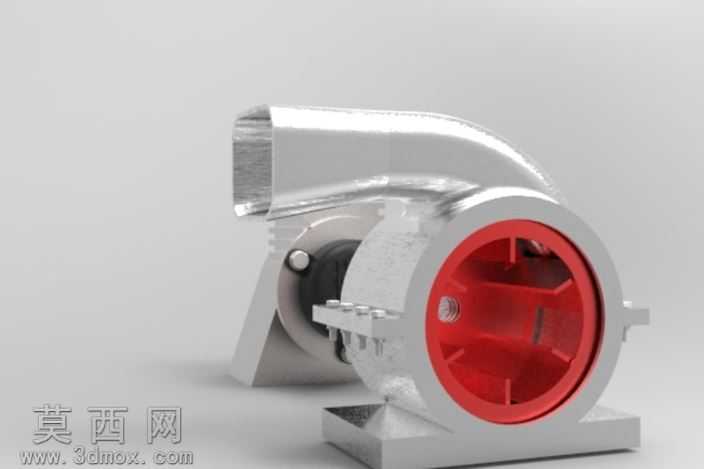

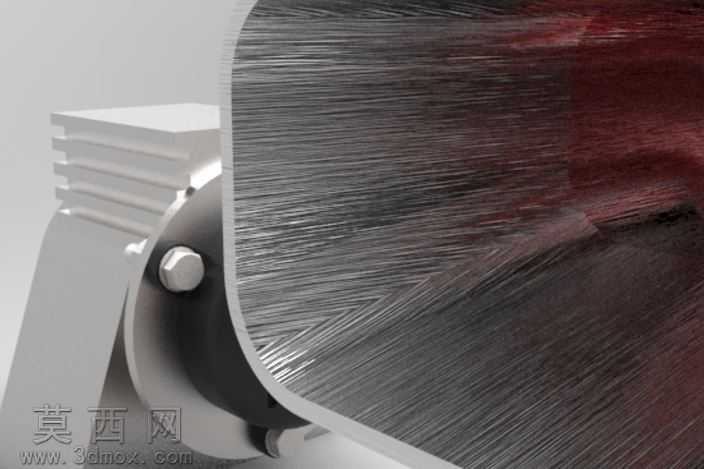

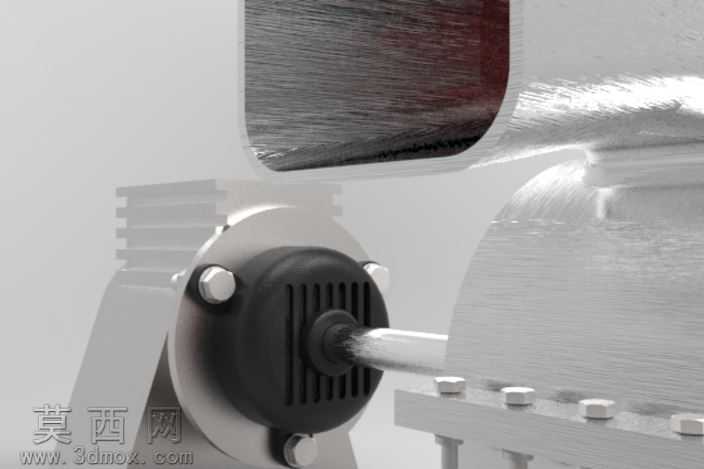

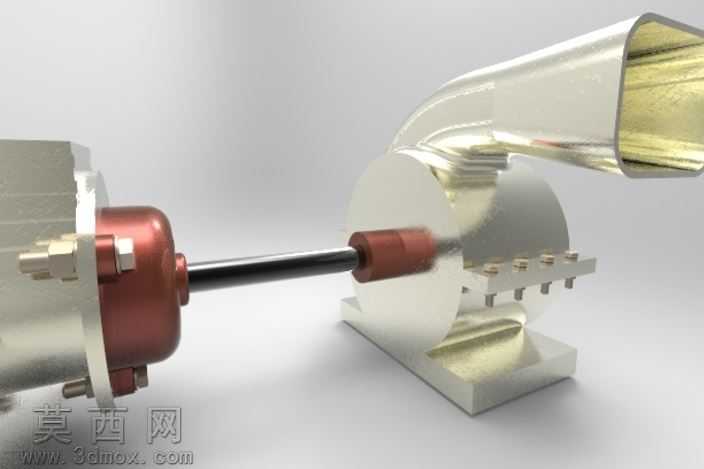

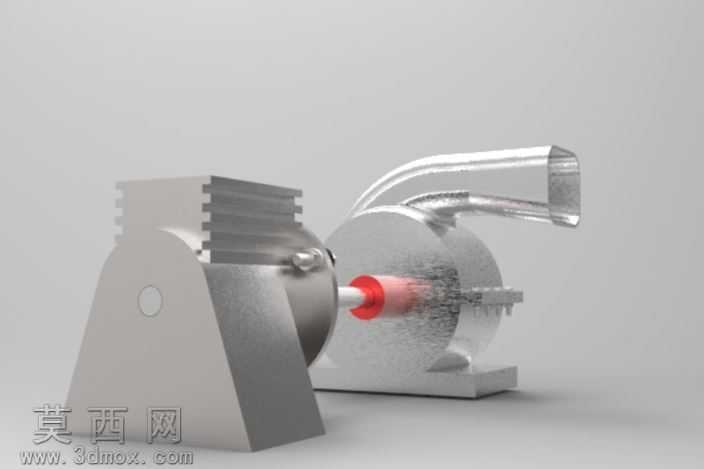

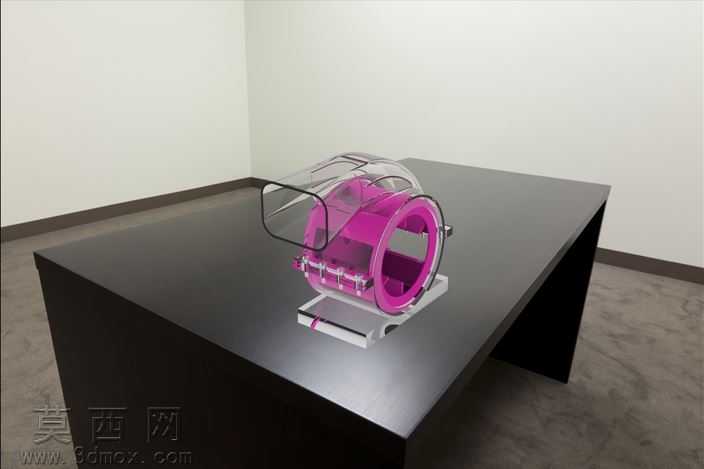

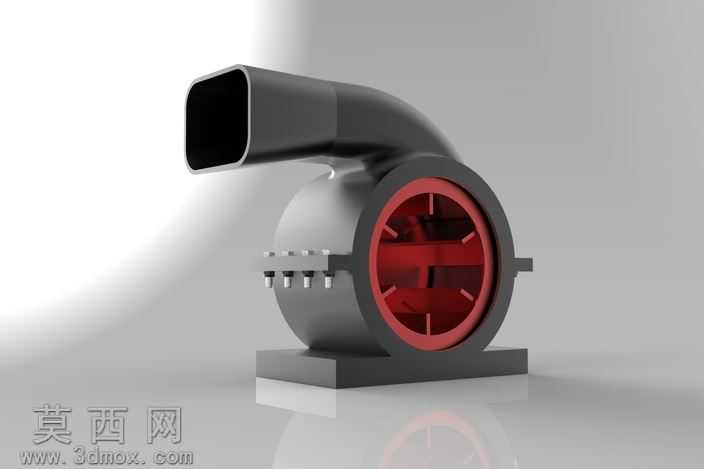

本模型为离心式排风风机的完整三维结构展示作品，建模阶段采用参数化设计思路完成各部件的精准构建，首先以风机蜗壳流道的气动轮廓为基准，通过曲面放样、布尔运算等操作生成光滑过渡的方形出风口弯管结构，保证流道截面的渐变过渡符合流体输送的设计逻辑，蜗壳主体采用回转体结合曲面修剪的方式完成，壁厚均匀设置符合实际钣金加工的工艺要求。叶轮部分作为风机的核心做功部件，建模时严格按照径向叶片的排布规律，通过圆周阵列生成多片径向直板叶片，叶片与前后轮盘的连接位置做了圆角过渡处理，避免应力集中的结构缺陷，轮盘中心的轴孔与键槽结构按照标准配合尺寸设计，可与配套电机输出轴实现精准装配。模型中的驱动电机部分仅做结构示意与运动演示使用，建模时还原了电机的机座、端盖、接线盒等外部结构特征，未对电机内部绕组等非核心部件做冗余建模，保证模型整体轻量化的同时清晰展示风机与电机的装配关系。底座部分采用一体化铸造结构设计，预留了安装固定的螺栓孔位，支撑筋的布局兼顾结构强度与造型简洁性，蜗壳与底座的连接法兰做了螺栓阵列排布，还原实际设备的装配连接方式。材质与渲染阶段，蜗壳与出风口采用磨砂黑色金属材质，模拟实际设备的喷塑金属外壳质感，叶轮部分采用醒目的红色哑光材质，既区分内部结构层级，也能在运动演示时清晰展示叶轮的转动状态，底座采用深灰色铸铁材质，还原铸造件的粗糙哑光质感，场景采用柔和的影棚布光，通过多角度光源投射突出模型的结构轮廓与曲面过渡效果，地面添加微弱反射增强渲染的真实感。模型附带运动仿真演示内容，可直观展示叶轮转动时的风机运行状态，帮助观者快速理解离心风机的工作原理与各部件的配合关系，整体建模逻辑清晰，结构层级分明，各部件的装配关系符合实际机械设计规范，可用于风机结构教学、产品方案展示等场景。
