工业配套离心式电机鼓风机结构设计

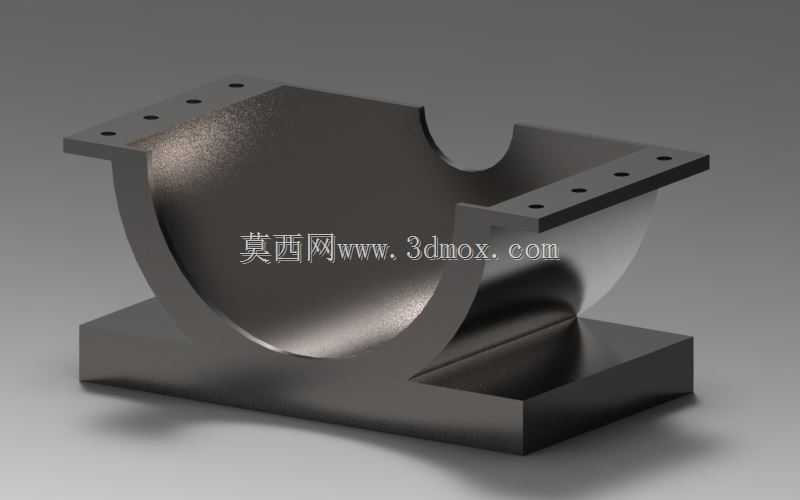

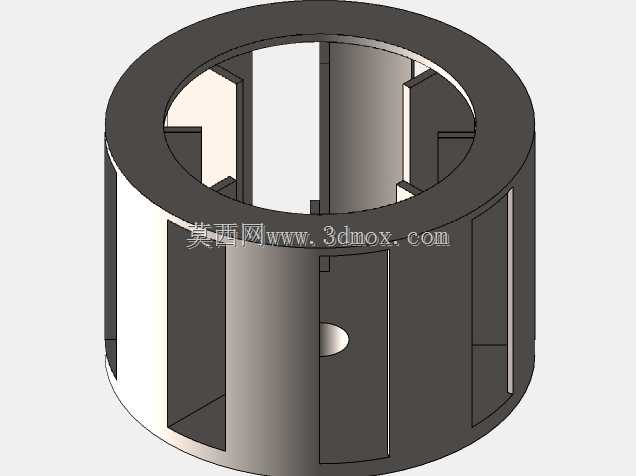

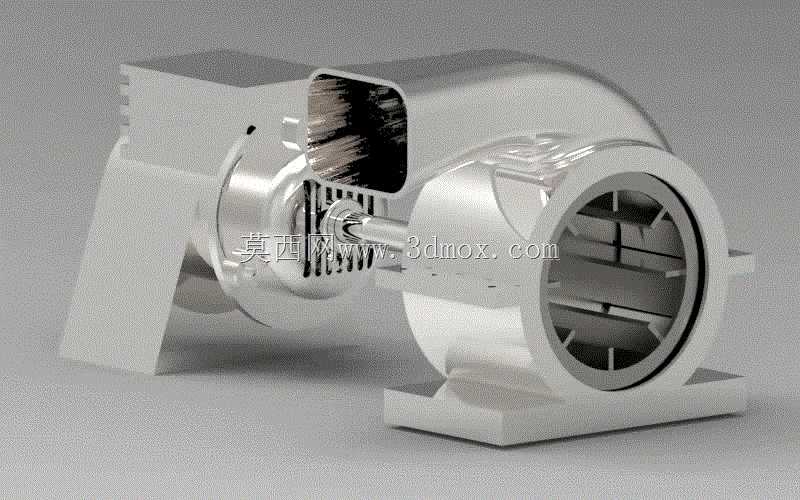

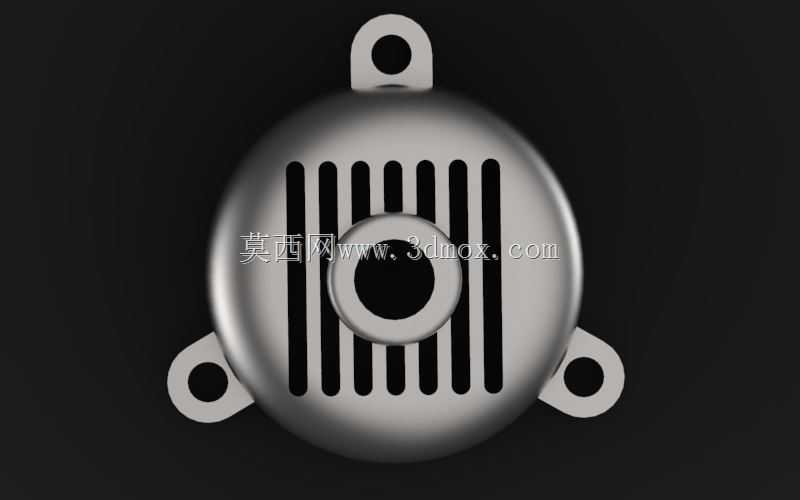

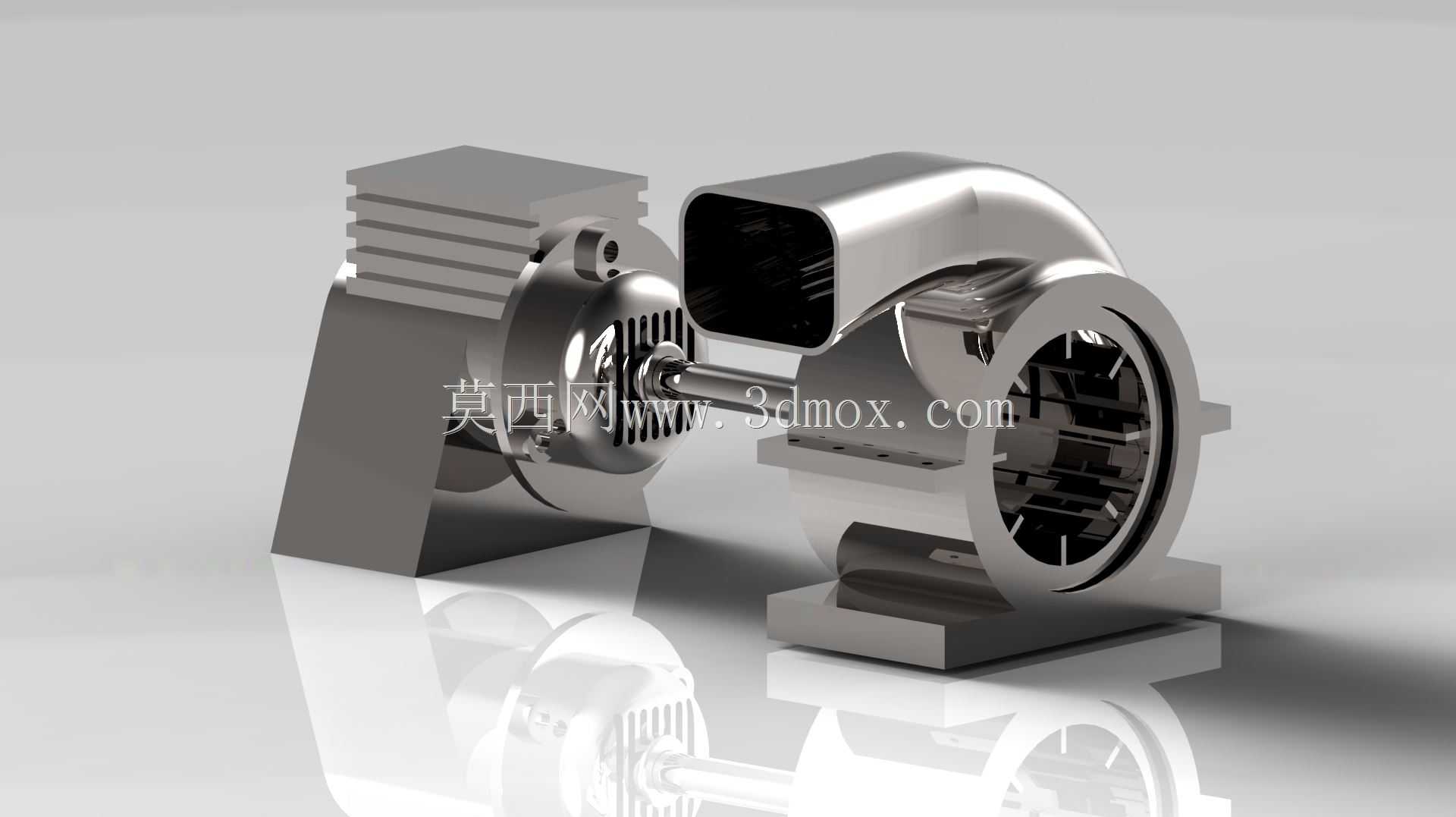

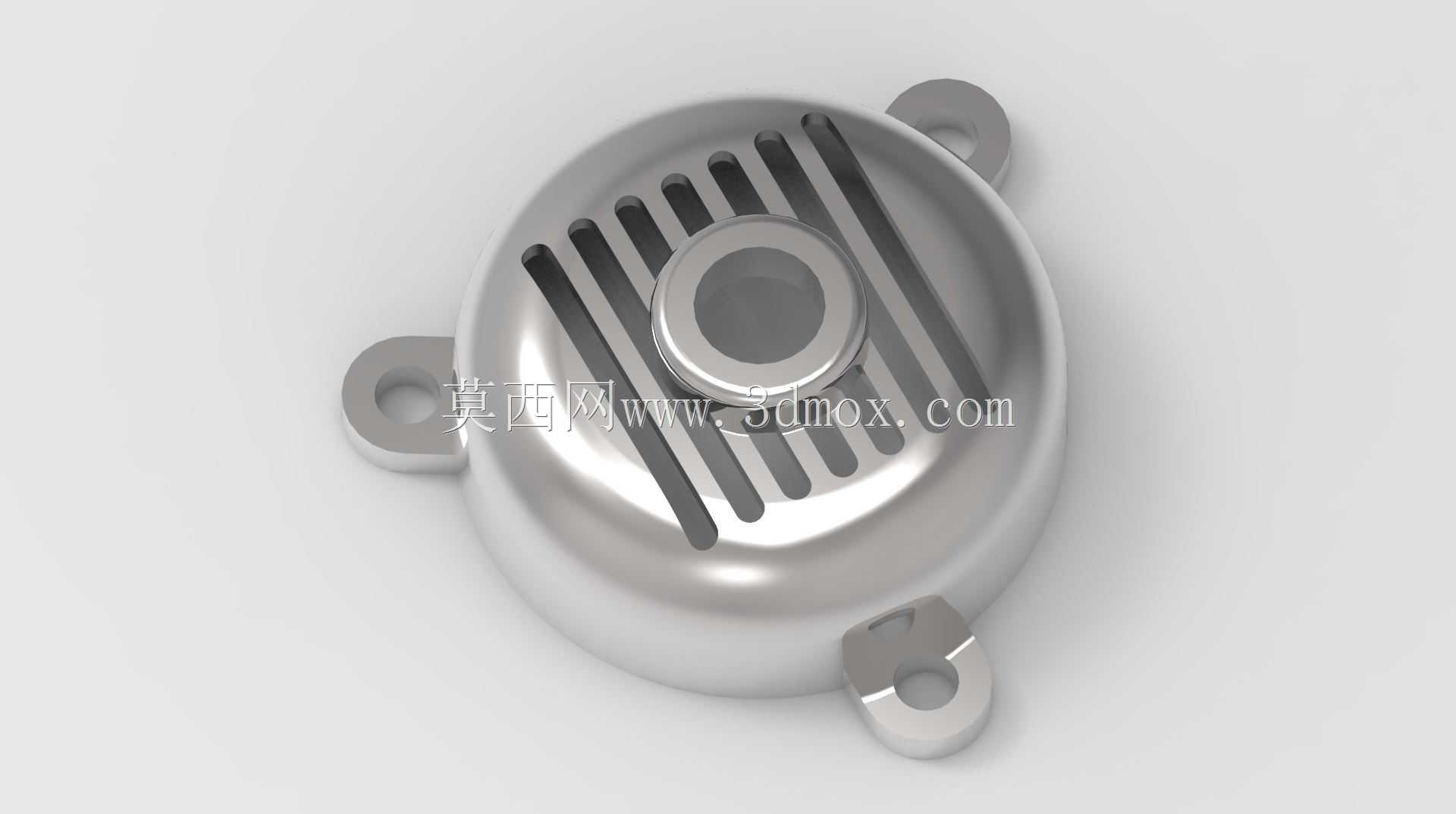

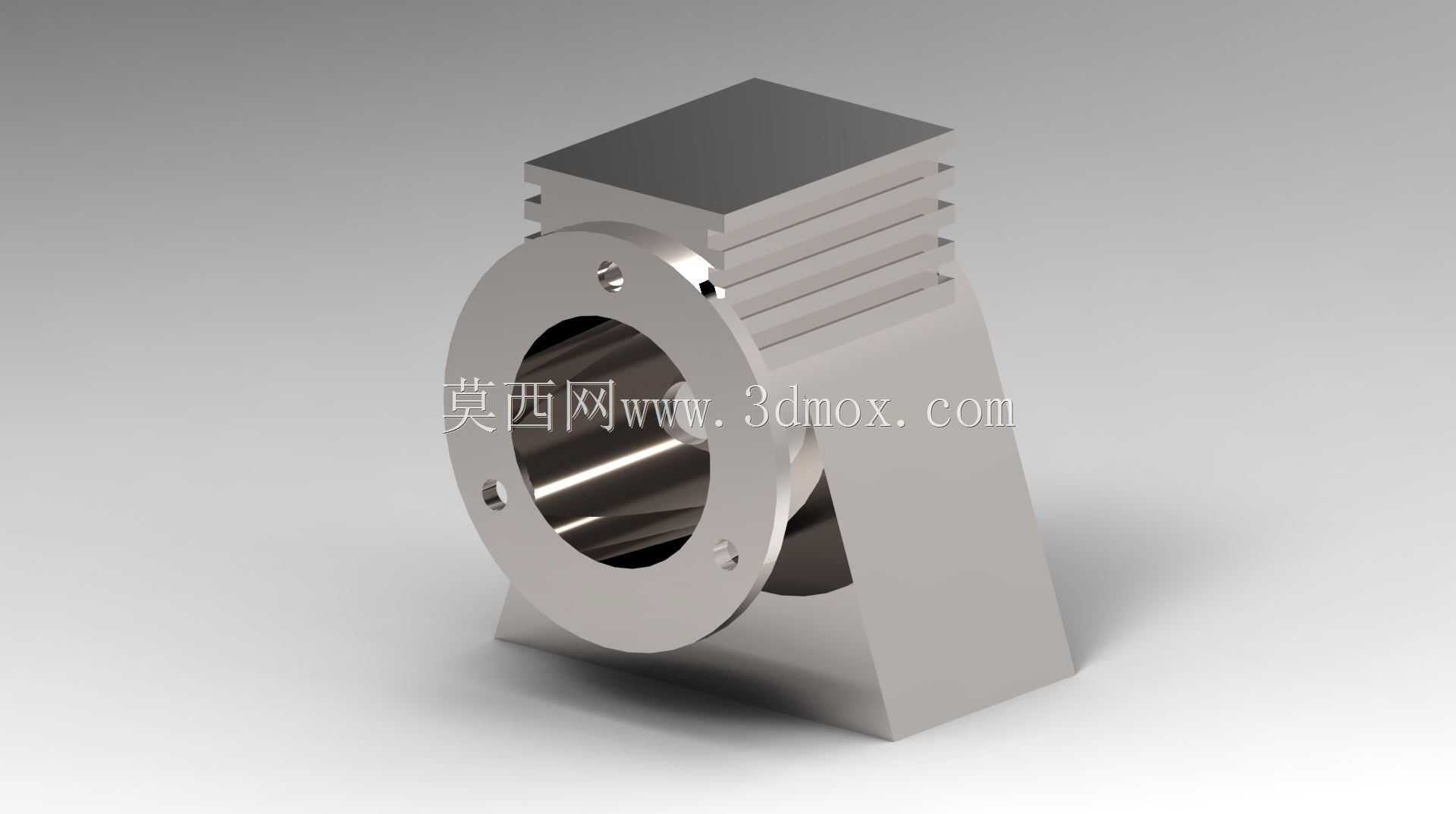

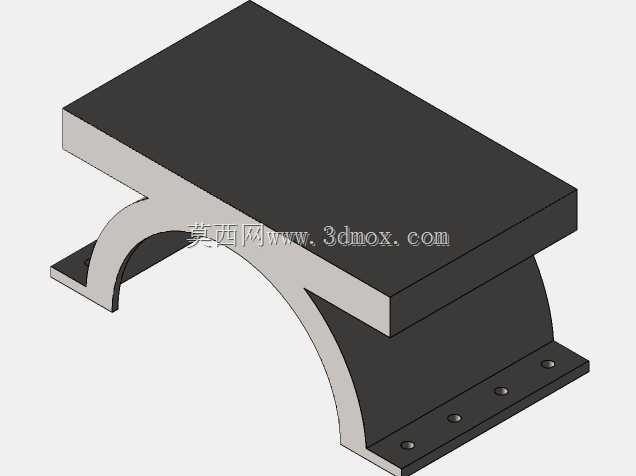

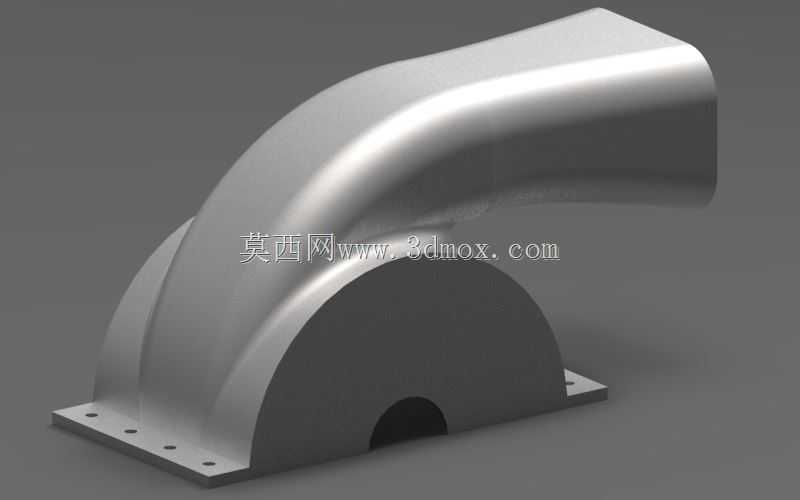

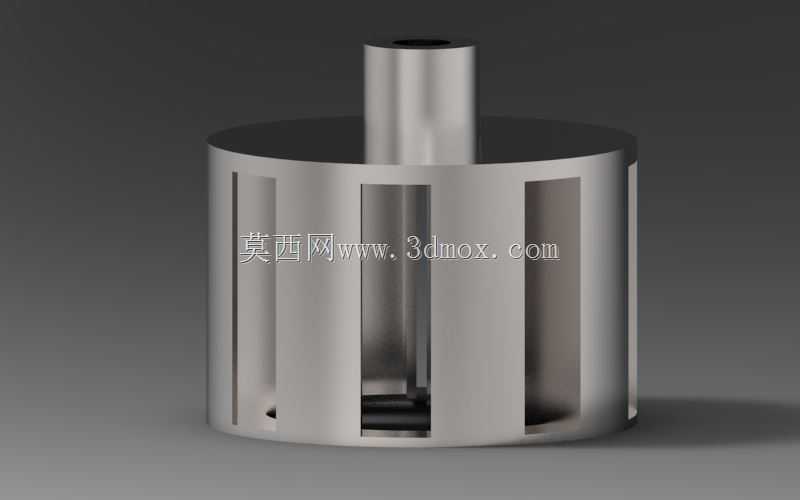

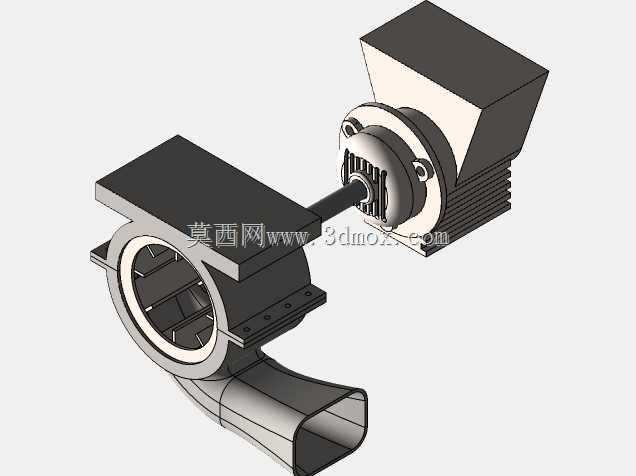

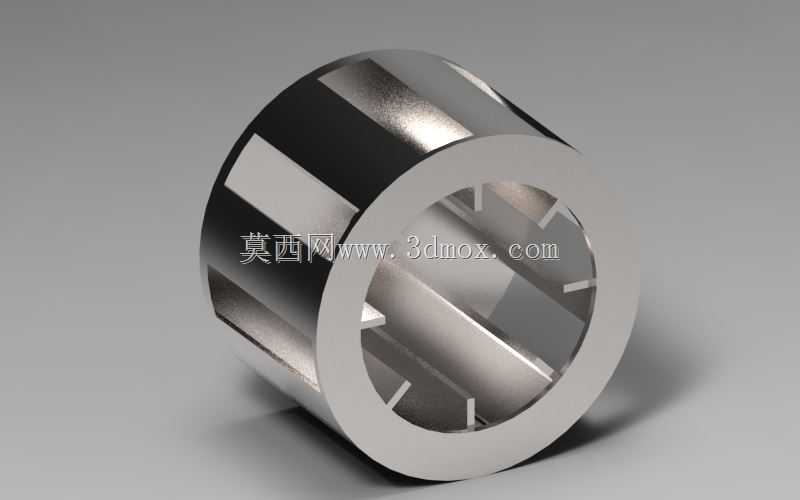

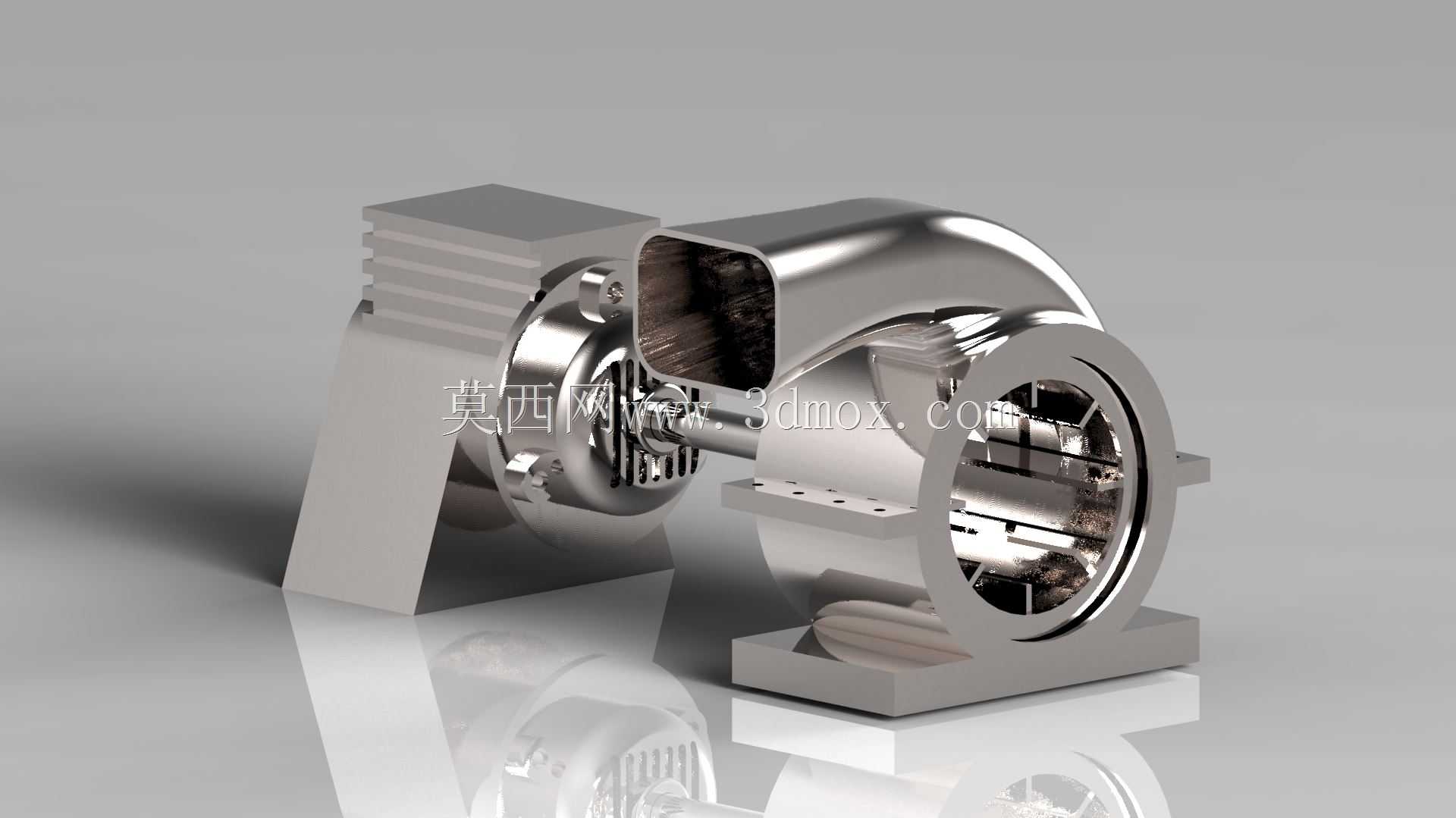

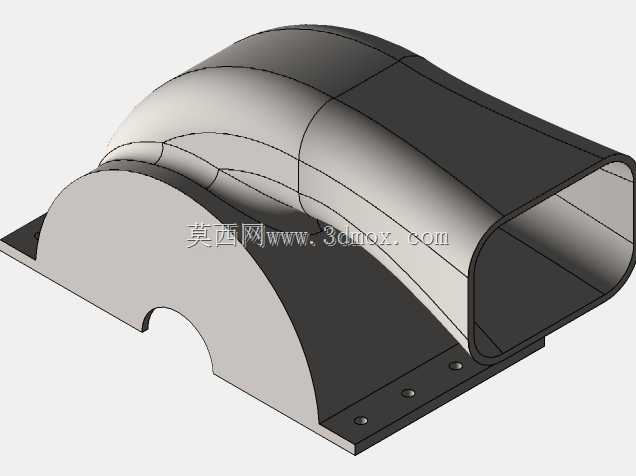

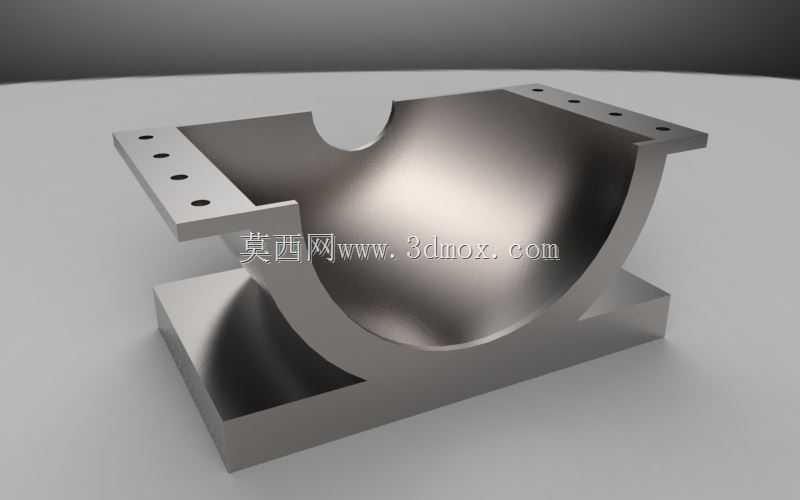

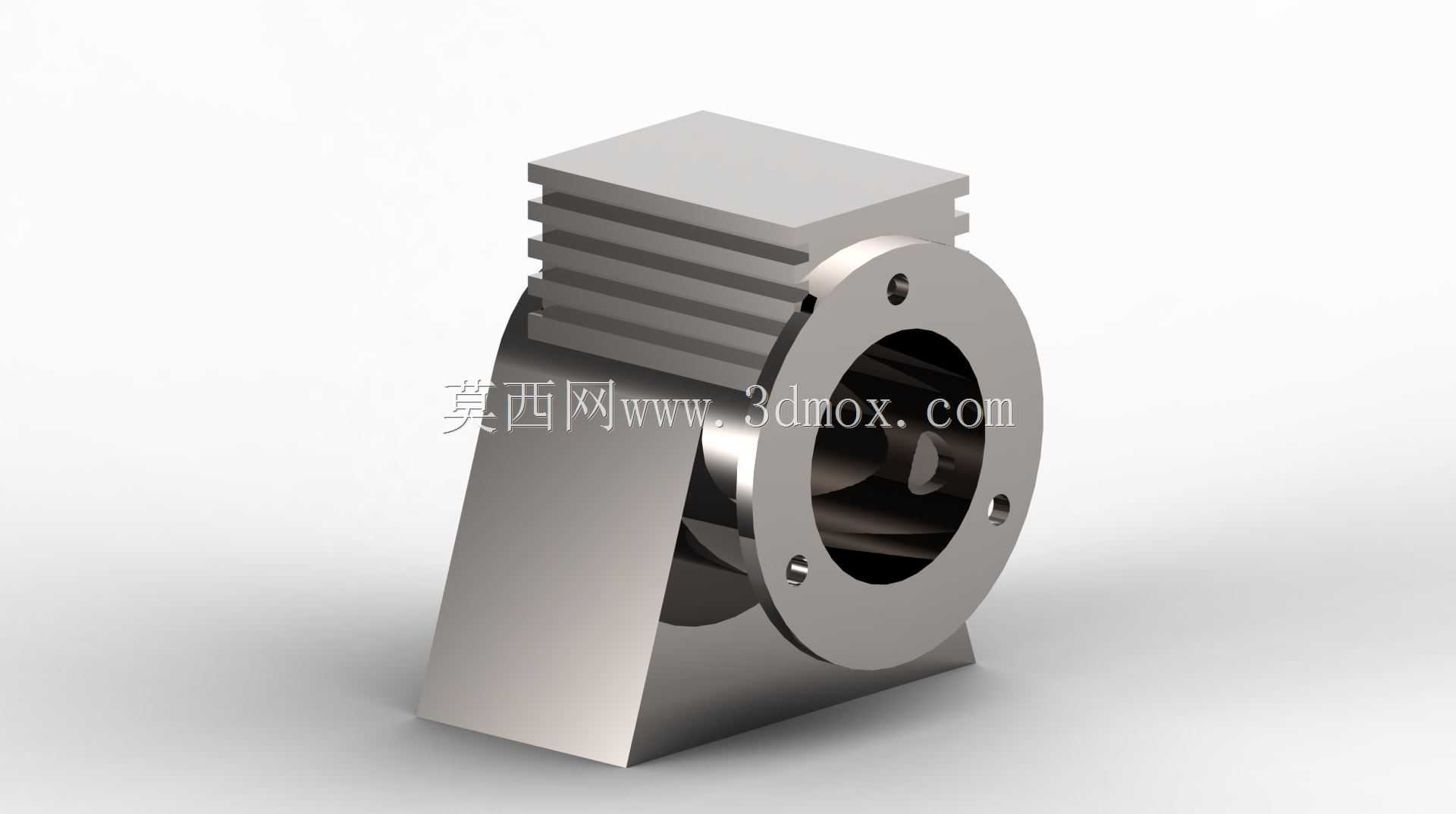

这款离心式电机鼓风机的结构设计，核心围绕工业场景的小流量高压送风需求展开，在设备配套、车间局部通风、小型设备散热、工艺送风等场景都有适配空间。从结构布局来看，驱动电机与蜗壳风轮采用直联式设计，省去了皮带传动或联轴器传动的额外空间占用，整体安装底座为一体化铸造式结构，安装脚的孔位按照常规工业配套的通用间距设置，可直接适配多数小型设备的安装台面，无需额外加工转接板。蜗壳部分采用渐开线流道设计，进风口为轴向直入式结构，出风口为方形法兰接口，可直接对接方形通风管道或设备的送风接口，法兰边缘预留了螺栓固定孔位，安装时可通过密封垫实现接口处的密封，避免风压泄漏。风轮采用前倾式多叶片结构，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，可降低气流在叶轮内部的涡流损失，提升送风效率，同时叶轮做了动平衡校准结构设计，在额定转速运行时可降低振动幅度，减少整机运行的噪音传递。电机部分的散热筋沿电机外壳轴向排布，可在设备运行时通过自身转动带动的气流带走电机运行产生的热量，无需额外配置散热风扇，简化了整机结构。安装边界方面，整机的重心落在安装底座的中心区域，固定时只需将四个安装脚与安装面通过螺栓锁紧即可，无需额外做配重调整，进出风口的位置在设计时预留了足够的管道接驳空间，侧面的电机接线盒位置避开了出风口的气流方向，避免长期受气流携带的粉尘堆积影响接线安全。在实际选型适配时，可根据送风距离与风压需求匹配对应功率的电机模块，蜗壳与叶轮的通用接口可适配不同功率段的同安装尺寸电机，无需更改蜗壳与底座的结构即可实现不同参数机型的快速衍生。结构细节上，蜗壳与电机端盖的连接采用止口定位方式，可保证叶轮与蜗壳的同轴度，避免运行时叶轮蹭到蜗壳内壁，轴承部位预留了润滑脂加注通道，可在设备长期运行后定期补充润滑，延长轴承使用寿命。
