电子系统金属防护护板结构设计

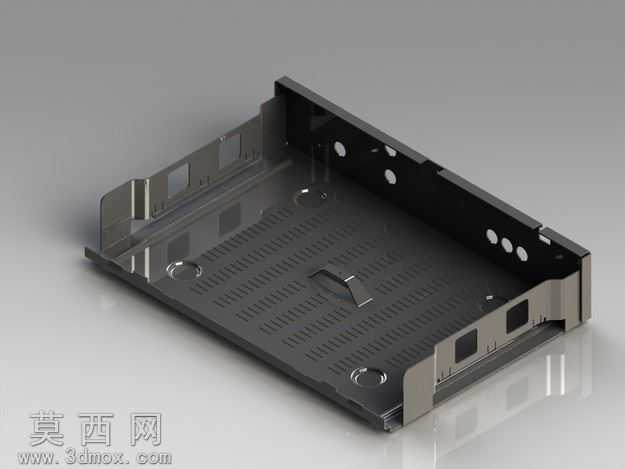

本作品为电子系统防护护板的三维建模设计，采用SolidWorks完成全参数化建模，建模过程遵循钣金件设计规范，从基础基体法兰特征开始搭建整体轮廓，通过边线法兰、折弯、切除拉伸等特征逐步细化结构，所有折弯参数匹配常规钣金加工工艺要求，预留合理的折弯回弹补偿量，确保模型可直接导出用于生产加工。模型渲染阶段采用哑光磨砂金属材质，模拟冷轧钢板经磷化喷塑后的表面质感，通过环境光遮蔽效果凸显钣金折弯处的棱角结构，搭配柔和的影棚级环境贴图，还原金属护板在实际使用场景下的视觉效果，清晰展现表面的散热孔阵列、定位安装孔、侧边卡扣卡槽等细节结构。结构设计上，护板整体采用槽型包覆式结构，侧边设置多组折弯翻边提升整体结构刚性，避免薄钣金件受力产生形变；底板区域规则排布长圆形散热通孔，兼顾内部电子元件的散热需求与结构强度，避免开孔过多导致护板承重能力下降；侧边预留的定位凸台与卡扣结构，可实现与电子设备主体的免螺丝快装，提升装配效率；边角位置做了圆弧过渡处理，去除尖锐毛刺，避免装配过程中划伤操作人员或损坏内部线缆。设计思路围绕电子设备内部防护的核心需求展开，在满足防护遮挡、结构支撑功能的前提下，尽可能优化板材利用率，通过合理的折弯排布减少额外焊接工序，降低生产制造成本；安装孔位采用标准化尺寸设计，适配常规电子元件的安装间距，具备良好的通用适配性，可广泛用于各类工控设备、电子主机的内部结构防护场景。
