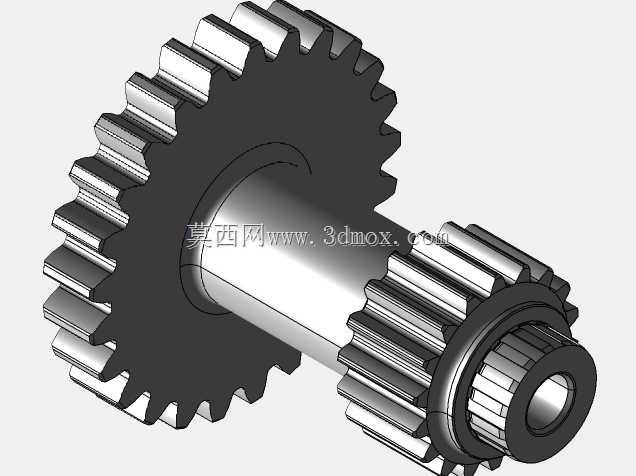

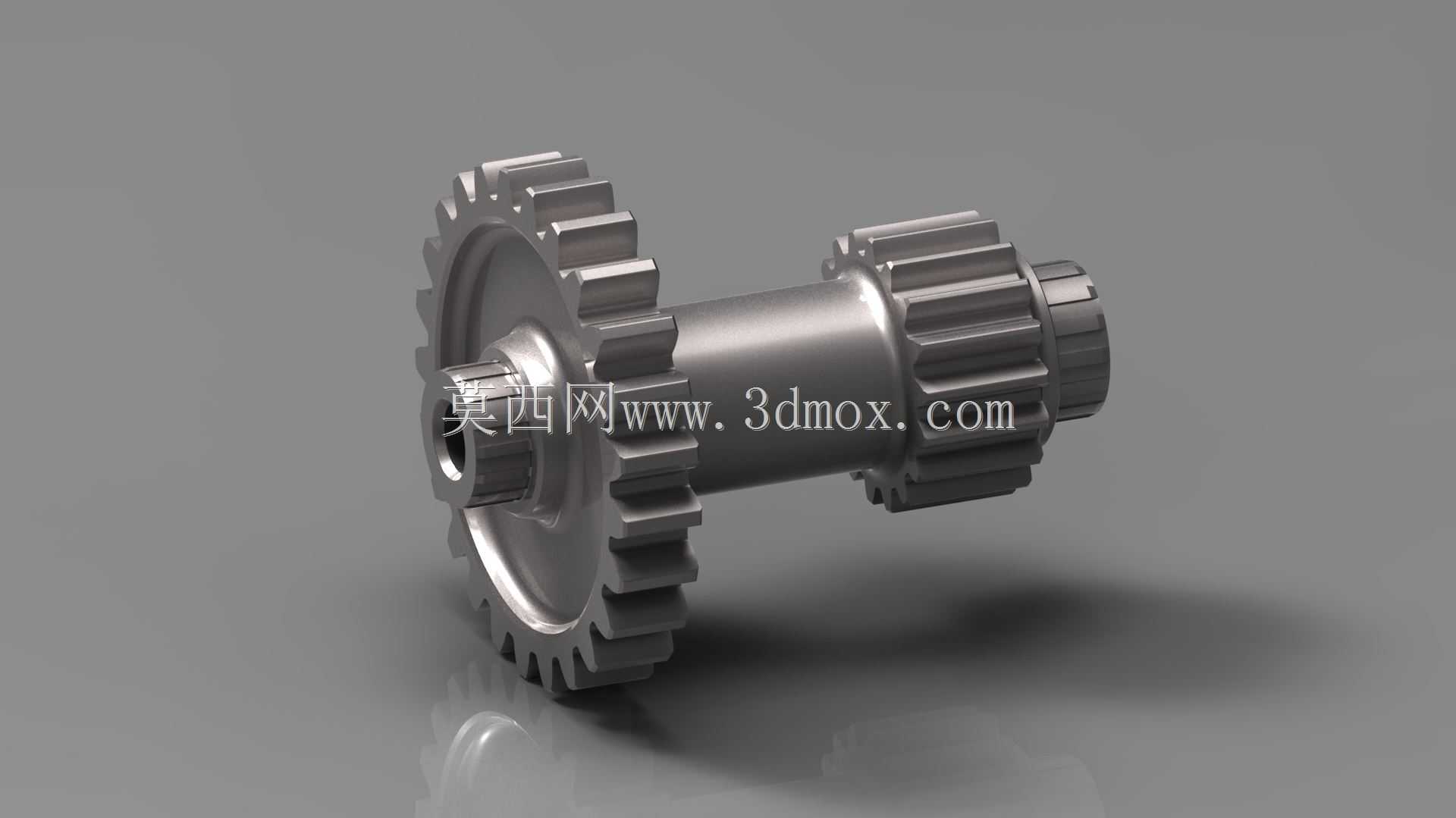

带双联齿轮的花键传动输出轴结构

这类集成双联齿轮的花键轴，多应用在中小功率动力传动的变速环节中，常见于小型工程机械的分动箱、农用机械的传动箱、以及部分轻工自动化设备的动力输出单元里，承担着不同速比下的扭矩传递、动力换向的核心作用。从结构设计来看，轴身采用阶梯轴布局，不同轴径的过渡位置均设计了圆角卸荷结构，避免长期受交变扭矩作用时出现应力集中导致的轴体断裂，轴端的外花键结构采用渐开线齿形，相比矩形花键拥有更好的对中性与承载能力，装配时可直接与配套的内花键毂配合，既可以传递大扭矩，也能在设备过载时通过齿面的微量滑移抵消部分冲击载荷，保护后端的执行部件不受损坏。轴身集成的两个齿轮参数存在差异，大直径齿轮模数更小、齿数更多，适配低速大扭矩的传动工况，小直径齿轮模数更大、齿数更少，适配高速低扭矩的动力输出场景，两个齿轮与轴体采用一体化设计，相比键连接的分体式结构，省去了键槽加工的工序，也避免了键连接长期使用后出现的键槽磨损、滚键等失效问题，整体同轴度更容易得到保证，高速运转时的动平衡表现更优。在安装边界上，轴体上预留的两个环槽是用来安装轴用弹性挡圈的，装配时挡圈卡入箱体对应位置的卡槽内，即可限制轴系的轴向窜动，不需要额外设计复杂的轴向定位结构，两个齿轮之间的光轴段是用来装配滑动轴承或者滚针轴承的，轴段的表面粗糙度要求控制在Ra0.8以内，保证轴承运转时的配合精度，减少长期运转的磨损量。设计这类轴件时，需要提前核算两个齿轮对应的传动速比匹配关系，结合轴材的调质硬度参数，校核轴的危险截面扭矩承载能力，同时要考虑齿轮啮合时的径向力对轴体挠度的影响，将轴的最大挠度控制在许用值范围内，避免齿轮啮合时出现偏载，导致齿面过早出现点蚀、断齿等失效问题。实际装配过程中，需要保证两个齿轮的齿向公差、齿圈径向跳动公差符合设计要求，否则会出现传动噪音过大、传动效率下降的问题，花键部分的加工需要采用专用的花键滚刀加工，保证齿形的精度，装配时可涂抹少量润滑脂降低装配阻力，也能避免初期运转时的干摩擦。这类集成式齿轮轴相比分体装配的轴与齿轮，整体结构更紧凑，占用的箱体安装空间更小，非常适合对安装体积有严格限制的紧凑型传动箱设计，在小功率传动场景下的可靠性远高于分体式结构，后期维护时也不需要单独更换齿轮或者轴，整体拆装效率更高。
