医用咬合块轴向层析成像支撑构件

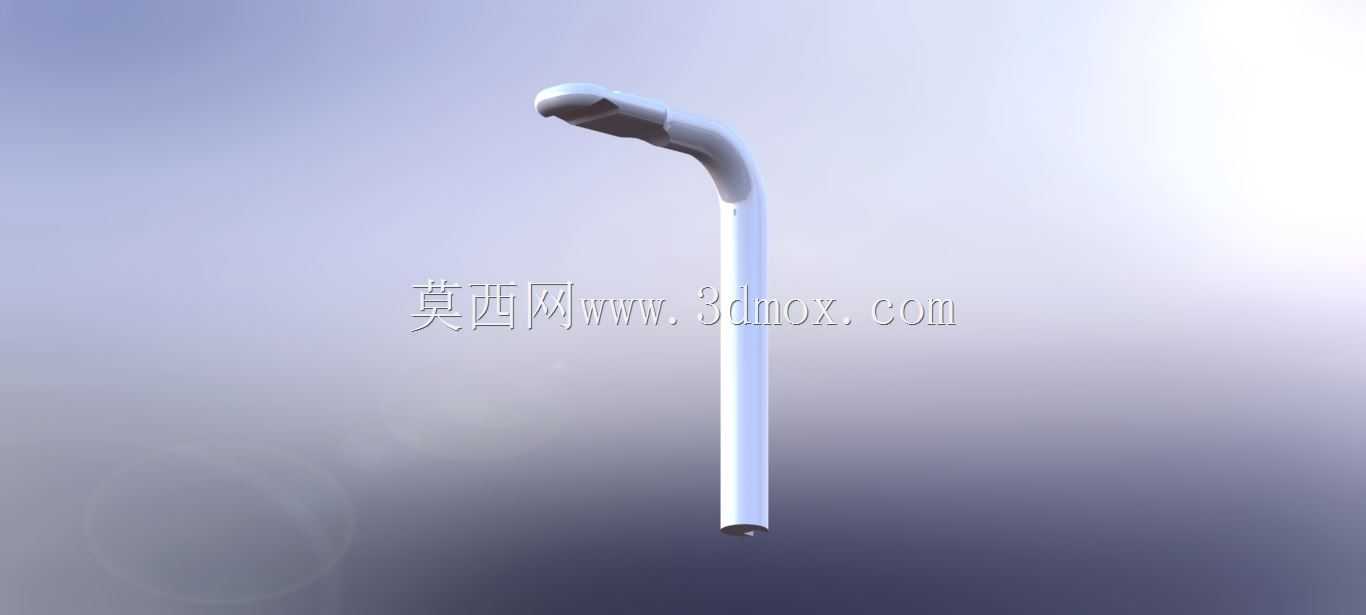

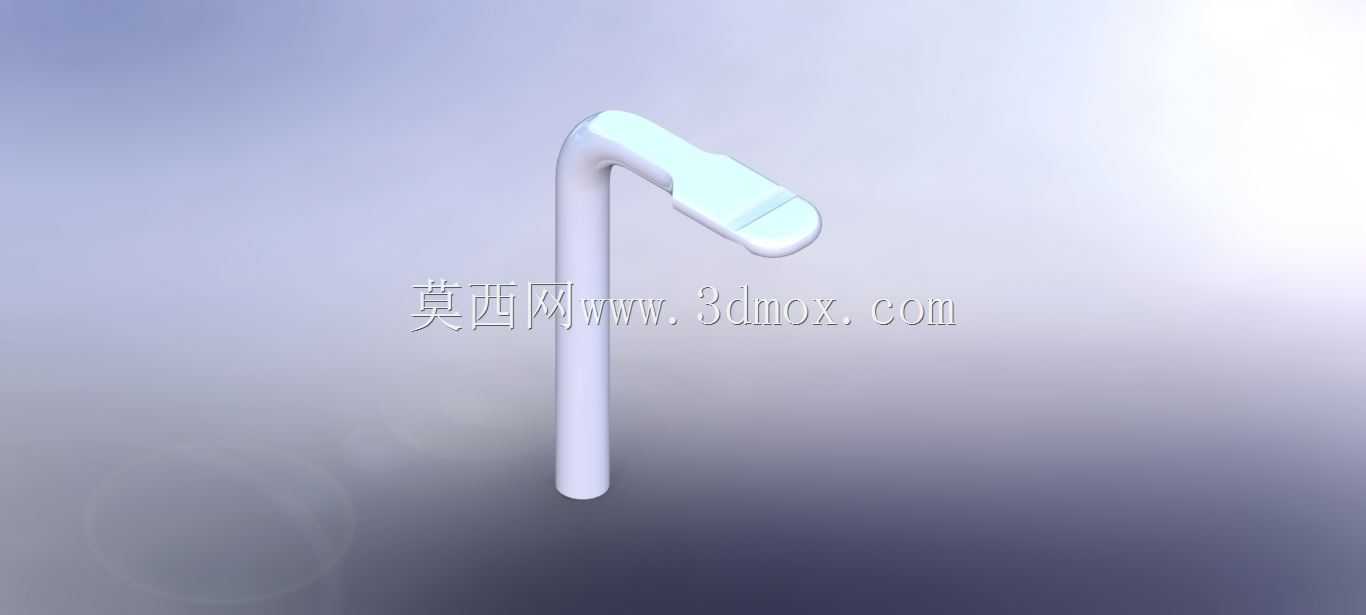

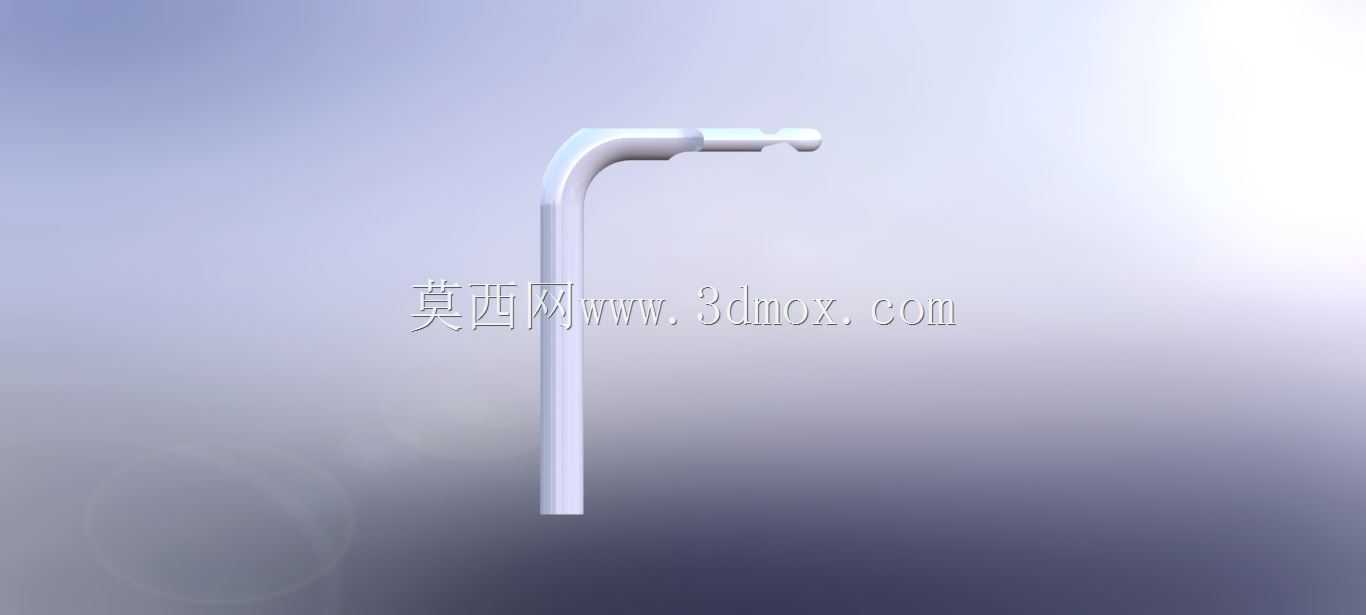

该构件主要配套口腔轴向层析成像类设备使用，在临床影像采集环节承担患者咬合定位功能，避免成像过程中患者下颌无意识位移造成的影像重影、断层错位问题，是口腔锥形束CT、轴向层析成像设备常用的一次性或可消毒配套定位件。从结构设计来看，整体采用L型弯折构型，长直段为手持或设备端插接固定段，表面做哑光光滑处理，无尖锐棱角，避免划伤口腔软组织或医护人员手部；弯折端为咬合承载段，端头做圆弧过渡处理，咬合面设置微凸的定位棱，患者上下牙咬合时可自然卡入定位位置，无需额外调整对位，能大幅缩短影像采集前的定位准备时间。设计阶段优先考虑了口腔接触场景的使用需求，整体壁厚均匀，过渡圆角半径统一控制在1.2mm以上，既保证构件整体刚性，咬合受力时不会出现弯折变形，又避免应力集中导致的构件断裂风险。长直段的直径适配现有多数成像设备的咬合位安装卡槽，安装插入深度预留15mm的调节余量，可根据不同患者的口腔开合度微调构件伸出长度，适配成人、青少年等不同人群的口腔尺寸范围。咬合段的宽度参考人体工学数据设计，咬合接触面积控制在合理范围，既保证咬合稳定性，又不会过度撑开口腔造成患者不适感，长时间保持咬合姿态时不易出现肌肉酸胀。构件整体采用符合医用接触要求的材质设计思路，外表面无凹陷、缝隙等容易藏污纳垢的结构，消毒清洁时可快速擦拭或浸泡处理，不会残留污渍或消毒液体。在实际临床应用中，该构件可有效降低患者咬合位置偏差导致的影像废片率，相比传统平面式咬合板，L型构型的定位重复精度更高，多次采集影像时的位置一致性更好，能为后续的口腔三维重建、病灶定位提供稳定的位置基准。建模过程中对弯折处的应力分布做了模拟验证，在常规咬合力载荷下，构件最大形变量控制在0.1mm以内，完全满足成像定位的精度要求，不会因构件形变影响最终的影像采集精度。
