客货船舶用三叶螺旋桨推进结构

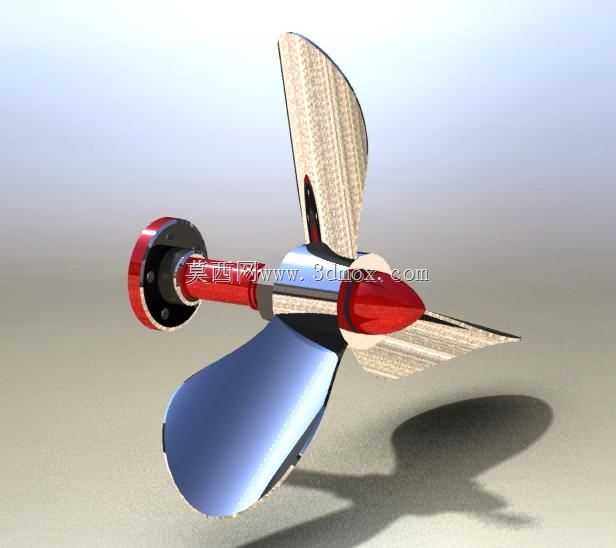

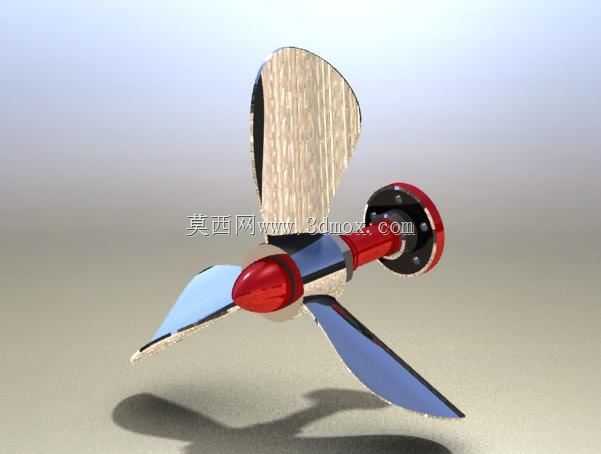

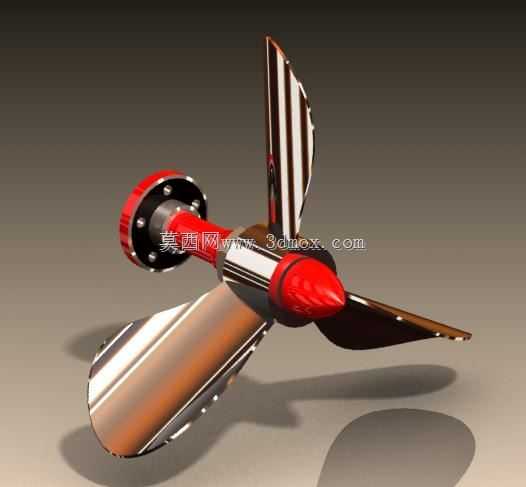

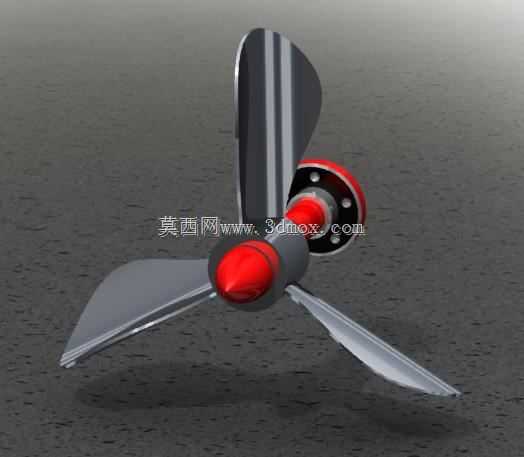

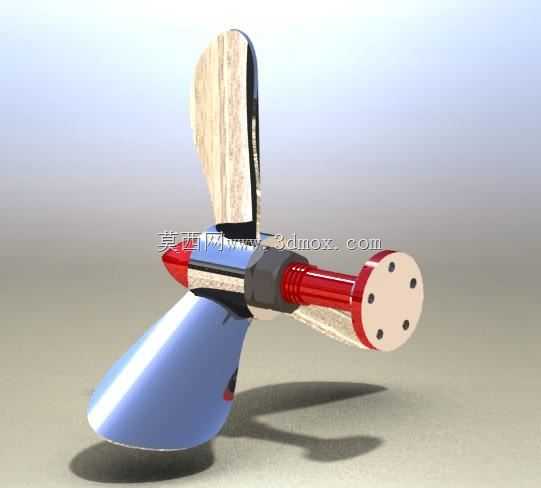

在民用客船、内河及远洋大型货运船舶的动力推进系统中，螺旋桨是将主机输出轴功率转化为船舶航行推力的核心执行部件，其结构设计合理性直接决定船舶航行效率、燃油消耗水平与运行振动噪声表现。这款三叶结构的船用螺旋桨，在设计阶段优先考虑了敞水效率与空泡抑制的平衡，叶片型线沿径向采用变螺距分布，从叶根位置到叶梢位置的螺距角逐步递减，适配船舶常用巡航航速下的伴流场分布，减少叶梢位置的涡流损失，同时降低高负荷工况下叶背区域的负压极值，延缓空泡产生，延长桨叶的实际服役寿命。叶片与桨毂的连接区域做了加厚过渡处理，避免航行过程中遭遇漂浮杂物撞击、或者主机扭矩突变时出现应力集中断裂的问题，桨叶表面的流线型曲面经过光顺处理，减少航行过程中的水流附面层分离，降低紊流带来的附加阻力。桨毂部分采用锥面配合的安装接口设计，与尾轴的配合面预留了标准的密封安装边界，可适配常规船舶尾轴的密封组件安装尺寸，安装时可通过液压压装的方式完成与尾轴的过盈配合，配合端面的锁紧结构可避免长期正倒车切换过程中出现桨毂松动移位的问题。从实际应用场景来看，这类三叶螺旋桨相比四叶、五叶结构，在同等直径下的盘面比更小，敞水效率更高，适合中低速航行的大型客货船舶使用，在设计吃水工况下，可保证主机输出功率高效转化为轴向推力，同时三叶结构的整体重量更轻，降低尾轴的支撑负荷，减少尾轴轴承的磨损速率。建模过程中对叶片的导边、随边都做了符合工程实际的圆角处理，导边的圆弧半径沿径向渐变，减少水流冲击带来的剥蚀损伤，随边的厚度逐步收薄，优化尾流场的平顺性，降低螺旋桨激振力对船体尾部结构的振动影响。安装边界上，桨毂前端的导流帽采用流线型整流结构，可减少桨毂前方的水流紊乱，避免毂涡带来的效率损失，桨毂后端的端面预留了锁紧螺母的安装空间，整体轴向尺寸与径向尺寸均符合常规万吨级以下民用船舶的尾轴安装适配要求，可直接用于船舶推进系统的方案选型论证、三维装配干涉检查，也可作为相关课程设计、结构优化的基础参考模型，帮助设计人员快速理解船用螺旋桨的结构组成与装配逻辑。
