模块化管接式镂空置物支撑框架结构

这款管接式镂空支撑框架，日常多应用于民用置物、小型设备承托、展会临时展架搭建等场景，核心作用是通过轻量化的结构实现稳定承托，同时兼顾通透的视觉效果，避免全封闭柜体带来的空间压抑感。从实际使用场景来看，这类框架既可以单独作为边几、花架的主体支撑结构，也可以多组拼接组合成多层置物架，适配客厅、阳台、办公展示区等不同空间的摆放需求，镂空的侧板设计不会遮挡光线，放置在靠窗位置也不会影响室内采光。

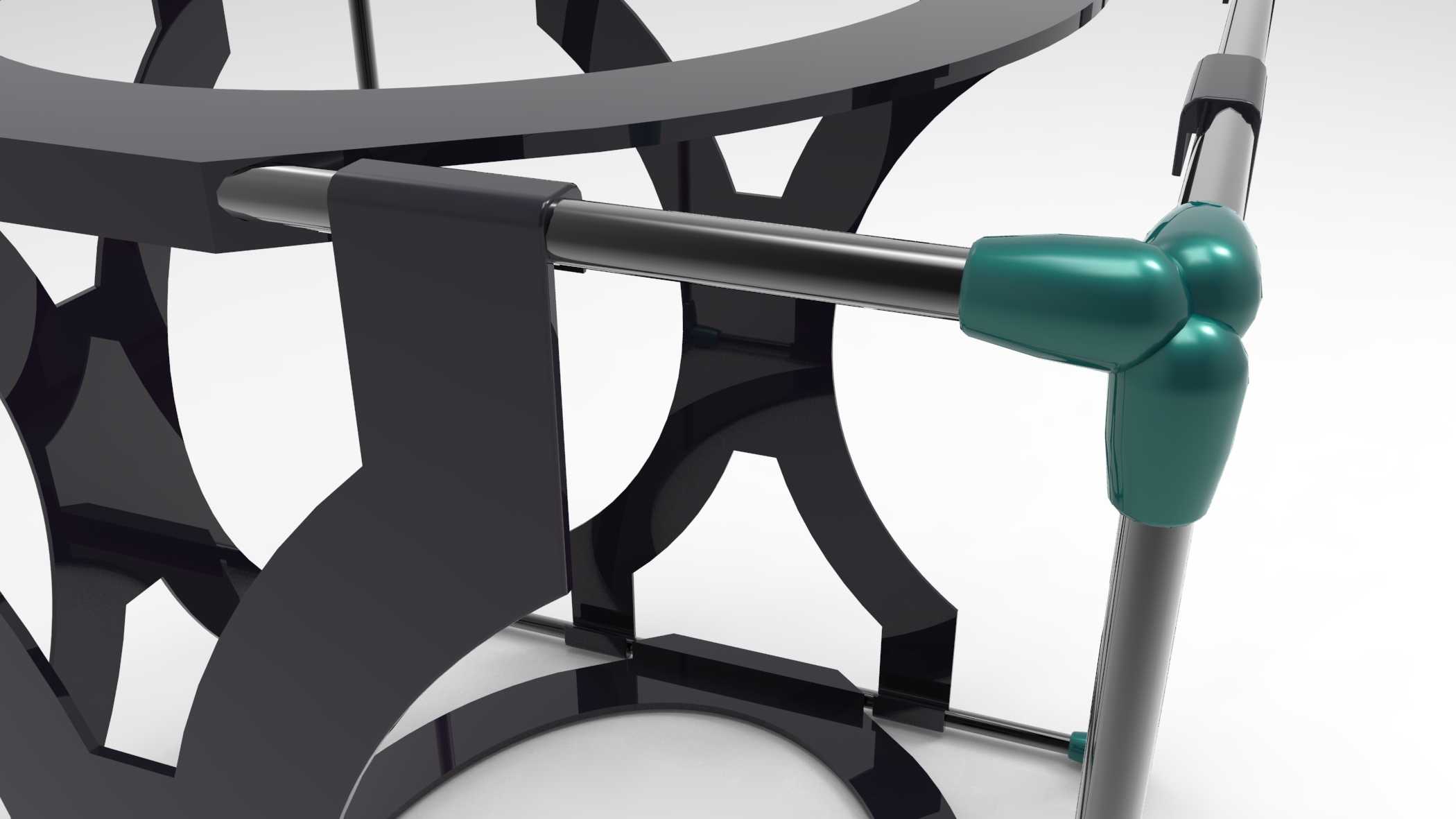

设计过程中优先考虑了组装便捷性，框架的横向承力杆采用标准圆管型材，边角位置采用一体注塑成型的三通包角连接件，无需额外焊接工序，用户仅需通过简单的插接配合即可完成整体组装，连接件的弧形过渡设计既避免了尖锐边角的磕碰风险，也能分散圆管衔接位置的应力，避免长期承重后衔接处出现开裂变形。侧板采用镂空的弧形筋条结构，在保证侧板自身结构强度的前提下，大幅削减了整体自重，筋条的弧度走向经过受力校核，垂直方向的承重载荷可以顺着筋条传递到上下环形边框，再均匀分散到各个支脚位置，不会出现局部应力集中导致的侧板变形。

安装边界方面，框架整体的外接轮廓尺寸适配常规小型置物需求，横向圆管的直径选用通用规格，后期如果需要调整层间距或者拓展框架尺寸，用户可以自行裁切同规格圆管替换原有杆件，无需重新开模制作连接件。上下两端的环形边框做了加宽处理，上端可以直接放置玻璃、木质台面作为置物平面，下端边框与地面接触位置预留了防滑脚垫的安装槽，安装脚垫后可以避免框架滑动，同时减少对地面的刮擦损伤。框架的包角连接件与圆管的配合公差控制在合理范围，组装后不会出现杆件晃动的问题，同时也方便后期拆卸收纳，闲置时可以完全拆解为杆件、侧板、连接件三类部件，收纳占用空间不到整体组装状态的五分之一。

从结构特性来看，这款框架没有多余的冗余部件，每一处结构都兼顾了功能与外观需求，黑色的主体框架搭配墨绿色的包角连接件，视觉层次分明，既可以适配现代简约的装修风格，也能在工业风的空间中作为配套结构使用。侧板的镂空造型并非单纯的装饰作用，弧形筋条形成的镂空区域还可以作为线缆穿引通道，当框架上放置小型用电设备时，电源线可以顺着镂空区域梳理排布，避免线路外露杂乱。
