2SK170BL晶体管DIY迷你吉他前置放大器

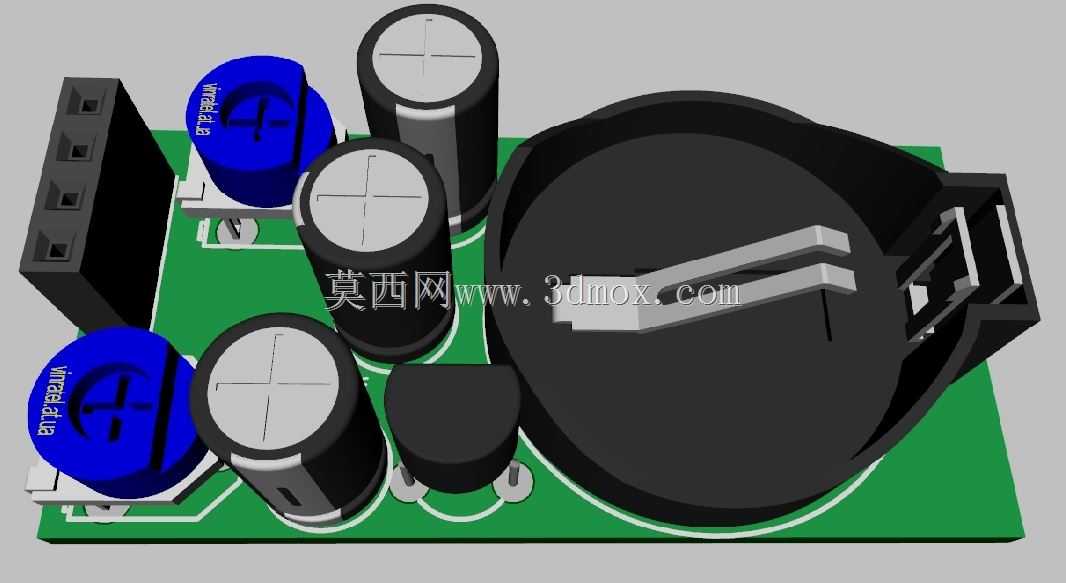

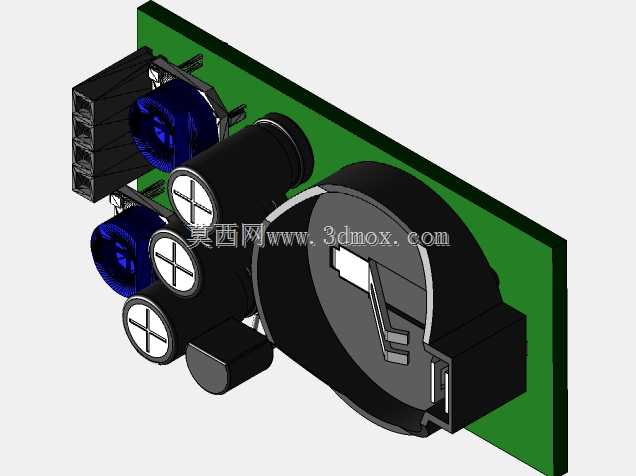

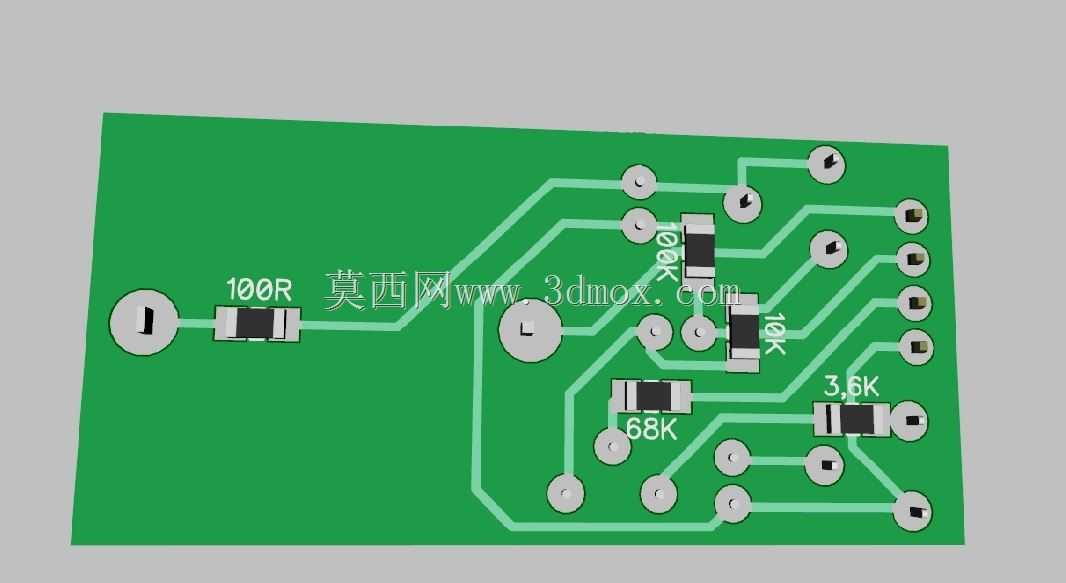

这款迷你吉他前置放大器基于2SK170BL晶体管设计，主要面向电吉他音频信号前置放大场景，可直接集成在小型吉他效果器、便携音频前端设备中，也可作为独立前置模块搭配吉他拾音器使用，解决弱信号传输过程中的衰减问题，提升音频信号驱动能力，让后续功放电路获得更饱满的输入信号。从结构设计来看，整个模块采用单块PCB承载所有元器件，板上集成了不同容值的电解电容、信号耦合电容、核心晶体管以及纽扣电池座，无需外接额外供电即可独立工作，适配便携使用场景。设计过程中优先考虑了元器件布局的信号走向，输入输出接口分别布置在PCB侧边，信号路径尽可能缩短以减少干扰，电解电容按照电源滤波、信号退耦的功能分区排布，纽扣电池座占据板上较大面积，放置在PCB一侧预留的空旷区域，避免与周边 tall 类电解电容产生安装干涉。安装边界方面，PCB整体为矩形结构，所有直插元器件的引脚均做了贴板焊接处理，最高元器件为立式电解电容，整体高度控制在电池座上沿以下，模块整体厚度可满足装入小型吉他效果器外壳的尺寸要求，侧边预留的输入输出接口可直接对接标准3.5mm音频接头或者吉他专用6.35mm接头的转接线路。功能特性上，这款前置放大器针对吉他音频频段做了调校，可对中低频信号做适度增益补偿，还原吉他琴弦振动的原始音色，避免信号放大过程中的失真问题，板载的滤波电容可有效滤除电源纹波，减少电池供电过程中的电流噪声，让输出信号更干净。实际使用时，该模块可直接贴装在吉他腔体内部，或者装入小型金属外壳作为独立前置踏板使用，元器件选型均为通用直插款，后期维护更换元器件十分便捷，PCB走线预留了足够的焊盘尺寸，手工焊接难度低，适合手工制作场景下的组装调试。
