便携式DIY频谱分析仪240-960MHz结构设计

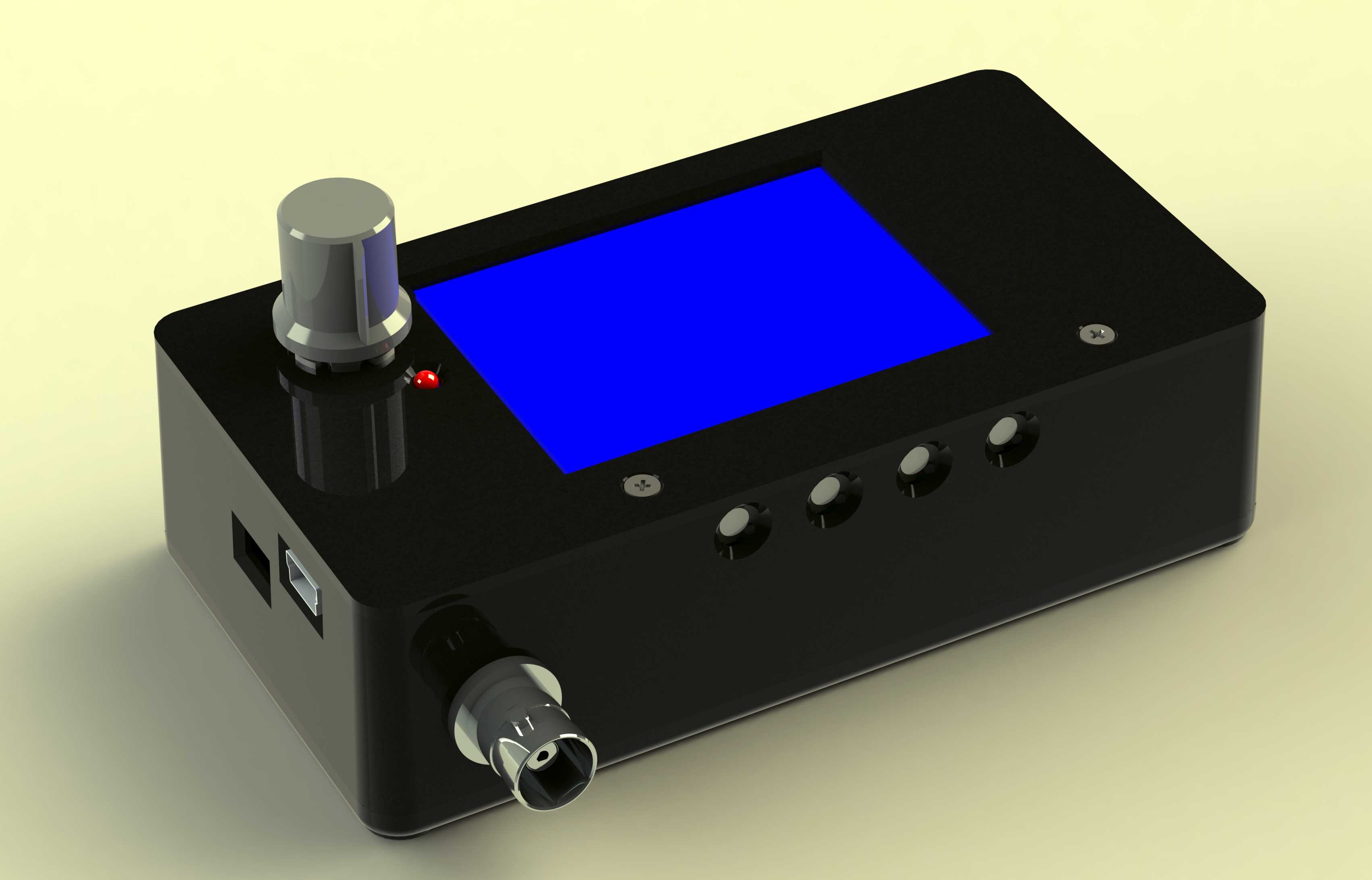

这款覆盖240-960MHz频段的便携式频谱检测装置，主要面向业余无线电调试、现场电磁信号排查、小型无线设备研发测试等场景使用，区别于台式专业频谱仪的笨重形态，整机采用手持便携化结构设计，可满足外场作业时随身携带、快速开机检测的实际需求。从结构设计逻辑来看，整机外壳采用分体式拼装机箱结构，壳体边缘做了圆角过渡处理，既避免锐边划伤操作人员，也能在设备意外跌落时分散冲击应力，降低内部电路模块的损坏概率。机箱正面预留了按键操作区与显示模块安装位，按键采用凸起式硅胶按键设计，操作行程控制在1.2-1.5mm区间，兼顾操作反馈手感与壳体密封性能，显示区域的视窗做了下沉式台阶设计，可直接嵌入固定显示面板，无需额外加装固定压片，减少装配工序。内部腔体做了分层隔断设计，上层为射频信号处理模块安装区，下层为锂离子供电模块与充电管理电路安装区，隔断结构一方面可以避免供电模块的纹波信号干扰射频接收通路，另一方面也能为电池模块预留独立的散热空间，长时间连续工作时不会出现局部积热问题。设备的接口全部布置在壳体侧部，包含射频输入接口、充电接口与调试接口，接口位置与内部电路板的接插件位置一一对应，装配时无需额外飞线连接，降低组装难度的同时也提升了连接可靠性。整机外形尺寸控制在手掌可握持的范围内，宽度不超过90mm，长度不超过160mm，厚度控制在35mm以内，安装边界上预留了标准挂绳孔位，可搭配腕带使用，防止外场操作时设备滑落。供电部分采用可拆卸式锂离子电池仓设计，电池仓盖设置了卡扣式锁紧结构，更换电池时无需借助工具，即可快速完成电池替换，充电管理模块集成了过充、过放保护电路，可适配常规5V充电输入，日常使用时无需搭配专用充电器。从结构强度角度考虑，机箱壁厚设置为2mm，关键受力位置比如电池仓卡扣、按键支撑柱做了局部加厚处理，可承受1米高度自由跌落至水泥地面的冲击，不会出现壳体开裂、内部模块松脱的问题。射频通路部分的屏蔽罩安装位预留了0.2mm的装配公差，可直接贴合安装金属屏蔽罩，进一步降低外界杂散信号对检测精度的影响，整机装配完成后各部件之间无松动旷量，操作按键时不会出现壳体共振异响，满足户外移动使用的结构可靠性要求。
