重型万向带刹车工业脚轮三维设计

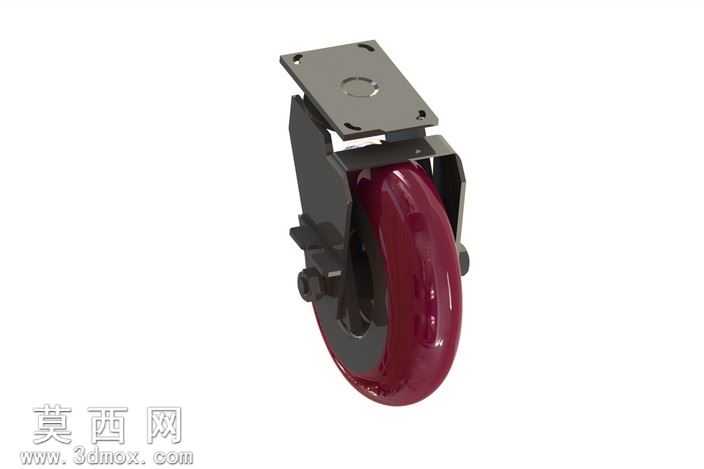

本作品为工业用重型万向带刹车脚轮的三维建模成果，建模过程严格遵循工业脚轮的实际生产尺寸规范，对脚轮的各个组成部件进行了精细化的结构还原。整体建模从顶部安装固定板开始，精准还原了固定板上的四个安装定位孔、中心定位凸台的结构尺寸，确保该脚轮模型可直接匹配常规工业设备的底部安装位，安装板的厚度、倒角细节都按照实际五金冲压件的工艺特征进行建模，还原了板材冲压后的边缘圆角、孔位沉台等细节。转向支架部分采用双侧支撑结构建模，还原了支架与安装板之间的回转连接结构，精准复刻了回转部位的轴套、限位结构，保证万向转向功能的结构逻辑完全符合实物运动原理，支架的弯折角度、加强筋结构都按照重型承重脚轮的力学设计进行还原，确保结构强度表现的可视化呈现准确。滚轮部分采用聚氨酯包胶铁芯的结构分层建模，内层还原了金属轮毂的支撑结构，外层还原了聚氨酯轮面的弧面造型，轮面的弧度、厚度都按照静音耐磨脚轮的设计参数制作，还原了轮面与地面接触的弧面过渡特征。刹车组件部分完整还原了踏板式刹车的联动结构，包括刹车踏板、刹车片、锁止卡扣的装配关系，清晰呈现踩下踏板后刹车片抱死滚轮、同时锁止转向支架的双重锁止结构逻辑。材质渲染阶段，安装板与金属支架部分赋予了发黑防锈处理的金属材质，还原了工业五金件的哑光深灰金属质感，表面添加了细微的磨砂纹理模拟实际喷涂后的表面效果；滚轮外层聚氨酯部分赋予了酒红色半哑光塑胶材质，添加了轻微的表面反光效果还原聚氨酯材质的耐磨质感，内层金属轮毂赋予了深灰色金属材质，与外层包胶形成清晰的材质分层；刹车组件的活动部件赋予了与支架一致的金属材质，踏板表面添加了防滑纹理的细节贴图提升真实感。整体装配过程严格按照实际脚轮的装配顺序进行约束，各个活动部件保留了正确的运动自由度，可直观演示万向转动、刹车锁止的动作过程，模型的各个零件之间无干涉、无错位，装配间隙符合实际产品的装配公差要求，可用于工业设备的配套选型展示、脚轮结构原理教学、产品宣传渲染等多个场景，完整还原了重型工业脚轮的结构特征与材质表现。
