管道式紫外杀菌处理腔体结构设计

　　这款过流式紫外处理腔体，主要应用在民用饮用水终端、小型商用净水系统、工业循环冷却水旁流处理、市政中水回用末端消毒等场景，核心作用是通过密闭腔体内的紫外辐照，破坏流经水体中细菌、病毒等微生物的遗传物质结构，实现无化学药剂添加的流体消杀，避免传统加氯消毒带来的余氯残留、副产物生成等问题，适配对水质洁净度有较高要求的流体处理链路。从结构设计逻辑来看，整个腔体采用直通式管道构型，主体为等径圆柱形承压筒体，两端采用标准法兰连接结构，可直接串接在现有流体管路中，不需要额外改造管线走向，安装时仅需匹配对应管径的法兰螺栓孔位即可完成对接，筒体的承压等级按照常规低压流体输送工况设计，可满足0.6MPa以内的工作压力需求，日常通水状态下不会出现渗漏、结构变形等问题。

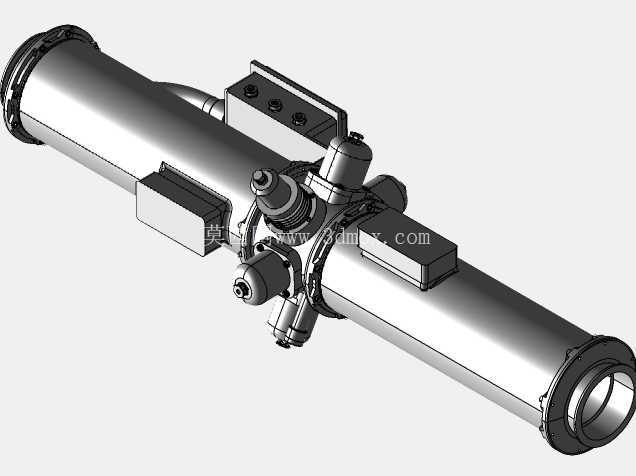

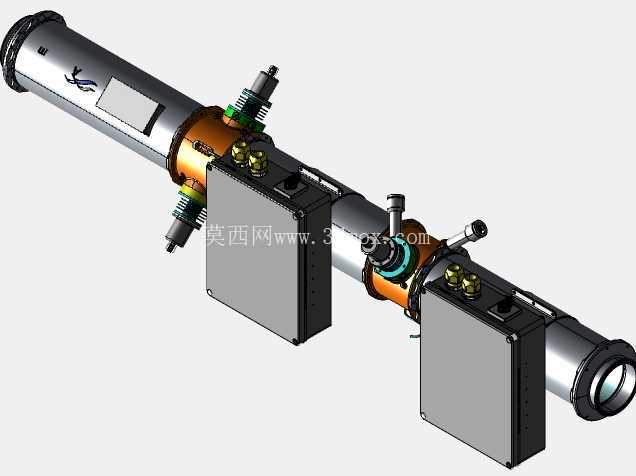

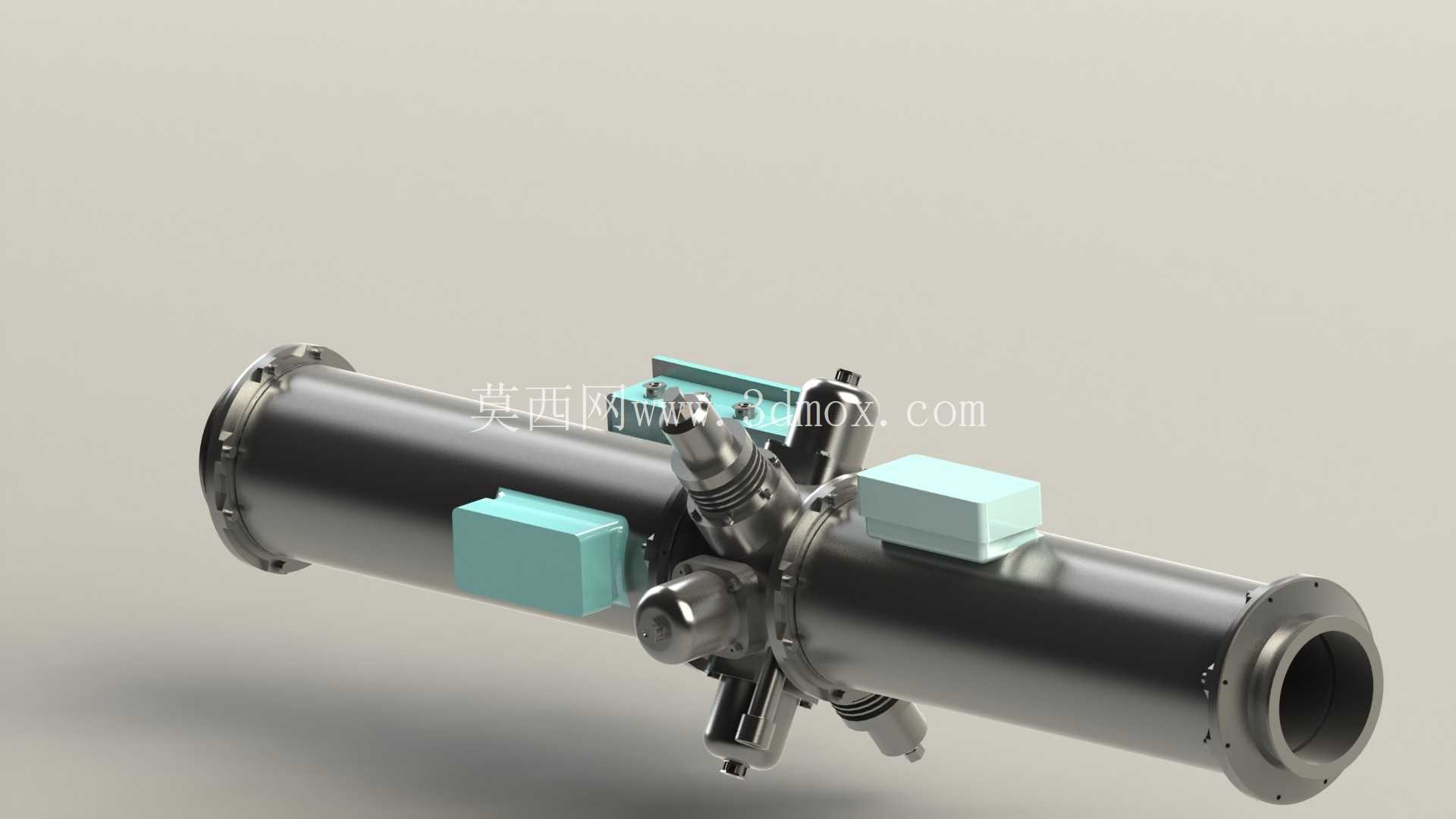

　　筒体上径向布置的多组安装接口，分别对应紫外灯管安装座、镇流器模块固定位、水流导流组件以及传感器安装位，其中紫外灯管采用沿筒体轴向平行布置的方式，能够保证腔体内过流断面的辐照强度均匀，避免出现辐照死角，灯管外侧配置石英套管隔离结构，既可以保证紫外光线的透射率，又能将带电部件与过流水体完全隔离，满足电气安全防护要求。筒体外侧固定的几个方形模块为紫外镇流器的安装防护盒，直接集成在筒体外部，不需要额外外置安装支架，减少了现场布线的复杂度，接线端采用防水密封结构，可适应潮湿的安装环境。

　　设计过程中重点考虑了过流流态的优化，在腔体入口处设置了导流结构，避免水流直接冲击石英套管造成套管偏移或者破损，同时让水流在腔体内形成稳定的柱塞流，保证每一部分水体都能接收到足够剂量的紫外照射，避免短流现象导致的杀菌效率下降。安装边界方面，整个腔体的轴向长度适配常规管路安装空间，两端法兰的端面距离可满足多数小型水处理设备的内部安装尺寸要求，径向突出的镇流器模块、灯管接线端的尺寸也经过核算，不会和周边管路、设备框架产生安装干涉，日常维护时仅需从径向接口抽出石英套管和灯管即可完成更换，不需要拆解两端的管路连接，大幅降低了后期运维的工作量。

　　筒体表面采用哑光金属处理工艺，既可以抵抗水体长期浸泡带来的锈蚀问题，也能减少紫外光线向外泄漏，避免对周边操作人员造成紫外辐照伤害。在结构强度校核阶段，针对筒体壁厚、法兰连接强度、接口焊接位置都做了承压验算，保证在满压工作状态下各部件的应力都在材料许用应力范围内，同时考虑了水流脉动带来的疲劳影响，对焊接位置做了圆角过渡处理，减少应力集中点。另外，腔体上预留的传感器接口可按需配置紫外强度传感器、温度传感器，实时监测腔体内的工作状态，当紫外强度衰减到阈值以下或者腔体内温度异常时，可联动外部控制系统做出预警，提醒运维人员及时更换部件。整个结构没有多余的冗余设计，所有外部突出部件都做了圆弧倒角处理，避免安装过程中划伤操作人员，各连接位置的密封件采用耐水耐老化的橡胶材质，长期使用不会出现密封失效问题。
