管道式紫外线水体巴氏消毒设备

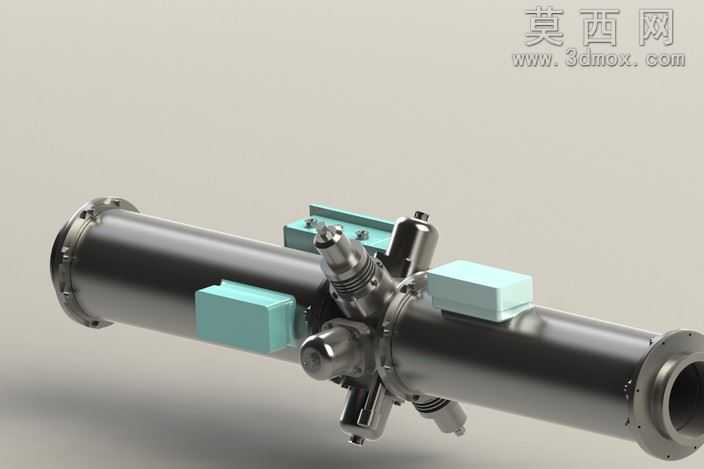

本作品为管道式紫外线水体巴氏消毒设备的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械产品正向设计逻辑，先完成核心流道筒体的基础参数建模，再逐步装配各功能模块，最终完成整体结构的整合与渲染输出。建模阶段首先确定核心承压筒体的尺寸基准，以两端法兰接口为装配定位基准，保证筒体同轴度符合管道对接的工程要求，筒体采用薄壁回转体建模方式，预留各功能组件的安装接口位置，对法兰盘的螺栓孔、密封槽结构做了精细化特征建模，还原实际加工的工艺细节。设备上搭载的多组紫外线发生模块采用独立子装配体建模，每个模块包含灯座固定结构、接线防护盒、光源安装位三个部分，其中青蓝色的防护盒做了圆角过渡与拔模特征处理，还原注塑外壳的真实形态，模块与筒体的连接部位做了密封法兰结构建模，保证承压状态下的密封性能。设备中部集成的多通路控制与检测组件，分别建模了调节阀、传感器接头、接线端子等细节结构，各部件之间的装配间隙、连接螺纹都做了符合工程标准的特征还原，避免出现装配干涉的问题。材质与渲染阶段，核心筒体采用哑光金属不锈钢材质，调整金属粗糙度与反射参数还原工业管道的哑光金属质感，青蓝色接线盒采用磨砂工程塑料材质，设置合适的漫反射与轻微反光参数，金属接头、阀件部分采用亮面镀铬金属材质，通过不同材质的区分清晰展现设备各部分的功能分区。渲染时采用柔和的影棚布光，在筒体侧面打出均匀的高光带，突出筒体的圆柱形态与金属质感，背景选用浅灰色纯色背景，避免多余元素干扰设备主体的展示，同时添加柔和的地面阴影增强模型的立体感与真实感。设计思路上，该设备采用直通式管道结构，可直接串接在供水管路中，无需额外搭建复杂的反应池，多组紫外线模块沿筒体周向均匀布置，保证管内水体流过时能够接收到均匀的紫外线照射，结合巴氏消毒的温控逻辑，实现对水体中有害微生物的高效灭杀，各功能模块采用外置式安装设计，后期维护更换光源或检修阀件时无需拆解主管道，大幅降低设备运维难度，整体结构紧凑，安装适配性强，可适配不同管径的供水系统使用场景。
