便携式手持锂电供电设备外观结构设计

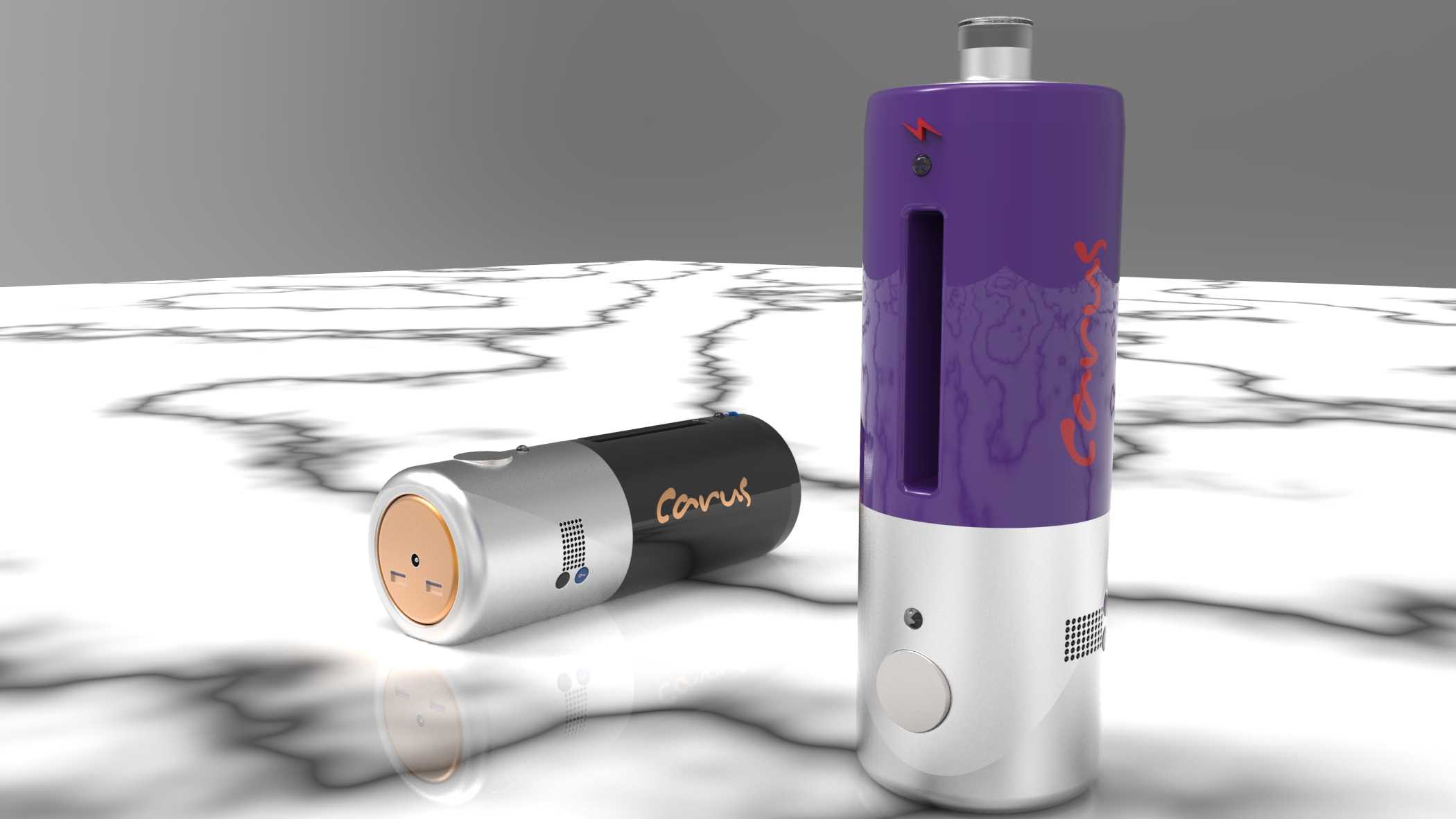

这款便携锂电供电装置的设计，最初是面向户外小型电子设备补能、随身小功率数码产品应急供电场景开发的，在做结构方案的时候，首先要平衡的是电芯排布空间和手持握持的手感边界。整体采用立式柱形主体搭配卧式同结构变体的方案，柱形主体的直径控制在单手握持的舒适区间，也就是成年人手掌合围时拇指可轻松触碰到正面操作按键的尺寸范围，底部做了微弧收边，放置在光滑台面时不会因为边角磕碰出现划痕，同时底部预留的出声/散热格栅开孔，是在做内部堆叠时特意避开电芯仓位置设置的，既保证了工作时的热量散出通道，也不会因为开孔破坏电芯仓的密封防护结构。

从功能布局来看，主体上部的紫色段为电芯容纳仓，做了长条形透明视窗设计，不用拆开外壳就能直观看到内部电芯的安装状态或者剩余电量的指示标识，视窗旁的红色标识做了凹凸触感处理，暗光环境下靠手指触摸就能快速分辨设备的正置方向，顶部的输出接口做了内嵌式防护，不用的时候可以避免灰尘、泼水进入接口内部造成接触不良。下部银灰色段为电路控制仓，侧面设置的圆形功能按键做了凸起的阻尼手感，按压时的反馈力度控制在适合盲操作的区间，按键旁的小孔为状态指示灯的导光孔，工作状态下的光线不会直射人眼造成炫目。

卧式变体的结构和立式版本共用大部分内部电路与电芯模组，只是调整了外壳的分模方向和接口排布，更适合平放在背包侧袋、桌面置物架上使用，端部的输出接口做了平面化布置，插接线材时不会因为设备重心偏移出现倾倒。两款结构的外壳分模线都设置在握持时不会接触到的侧后方，合模处的错位公差控制在0.1mm以内，长时间手持使用不会因为合模线的棱角造成手掌压痕。表面处理上，紫色段采用磨砂哑光质感，不容易残留指纹和手汗，银灰色段做了细晒纹处理，兼顾耐磨性能和金属质感的视觉表现。在安装边界上，内部电芯采用支架固定的方式，支架和外壳内壁之间预留了0.3mm的缓冲间隙，设备从1.2米高度自由跌落至硬质地面时，冲击力会通过外壳的微变形和缓冲间隙被吸收，不会直接传递到电芯造成安全隐患。电路仓和电芯仓之间设置了绝缘隔离层，即使电路部分出现异常升温，也不会直接影响电芯的工作环境。
