NS40型汽车启动铅酸蓄电池结构设计

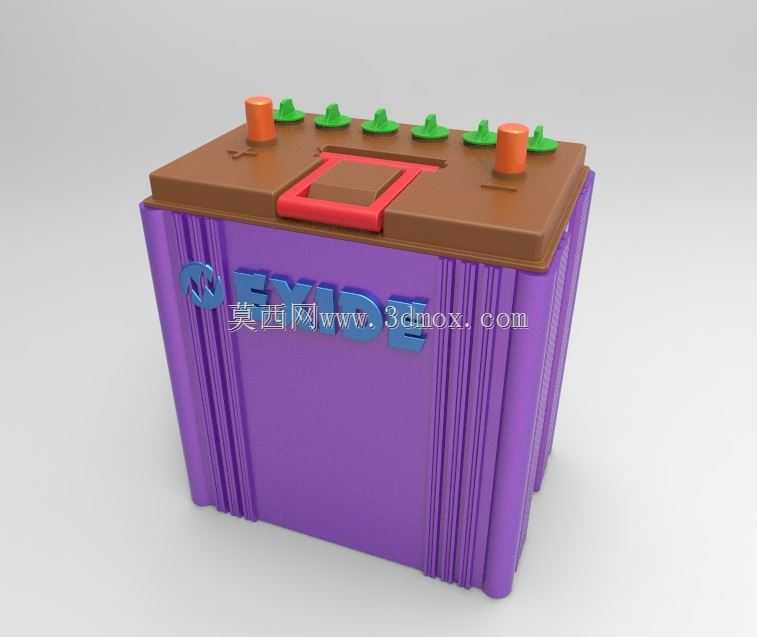

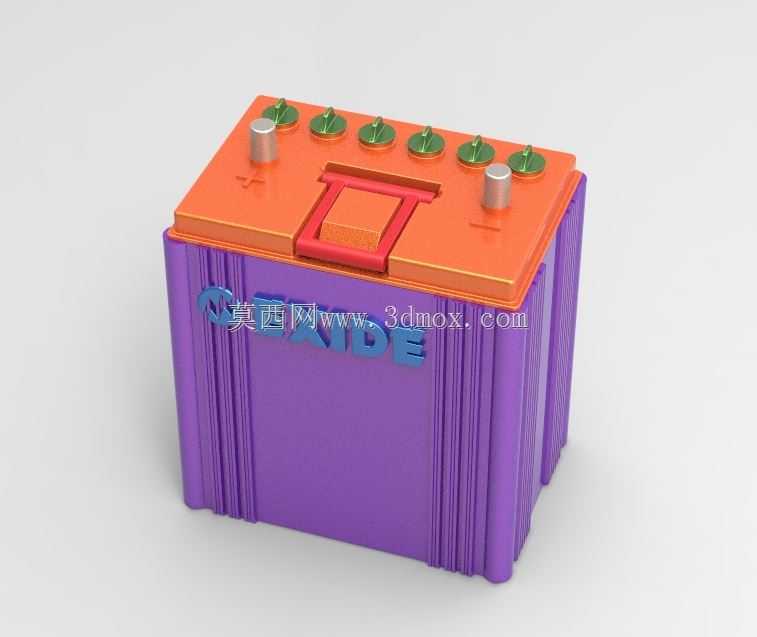

　　这款车用启动蓄电池的三维结构设计，首先要兼顾乘用车发动机舱的安装空间约束，常规NS40规格的电池在长宽高尺寸上严格匹配日系入门乘用车、经济型代步车的电池安装托架边界，壳体侧面的竖向加强筋并非装饰结构，一方面是提升PP壳体的抗形变能力，应对车辆行驶过程中的持续振动、夏季发动机舱的高温烘烤以及冬季低温环境下的壳体脆化问题，另一方面加强筋的凸起结构刚好能卡入安装托架的定位槽内，配合顶部的压条固定结构，避免车辆急加减速、颠簸路面行驶时电池出现窜动移位。从功能结构来看，顶部的六个注液盖对应铅酸电池的六个单格，每个单格标称2V电压，串联后输出12V额定电压，满足车载启动电机、用电设备的供电需求，

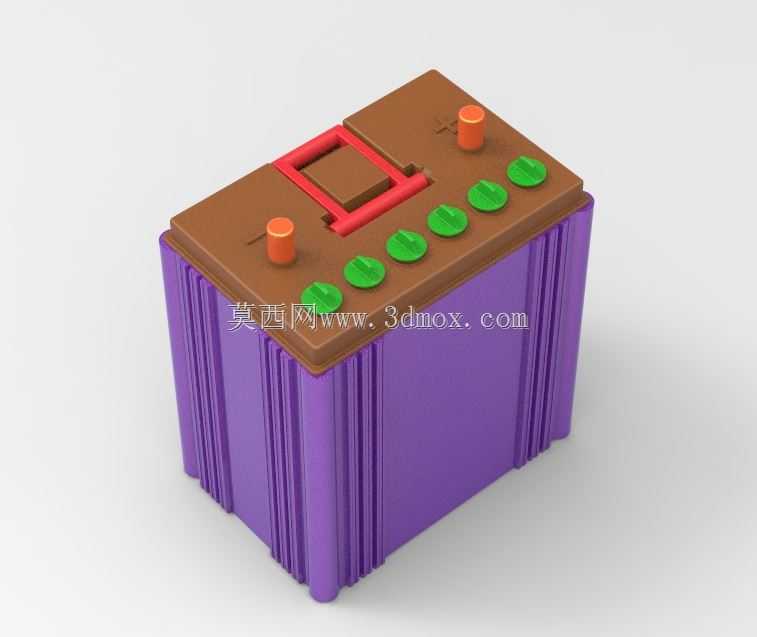

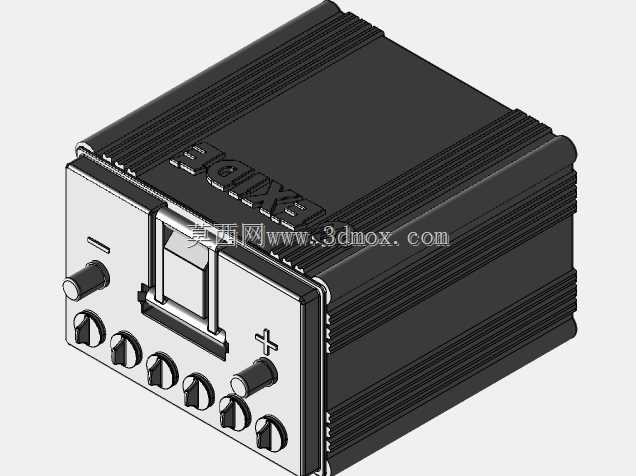

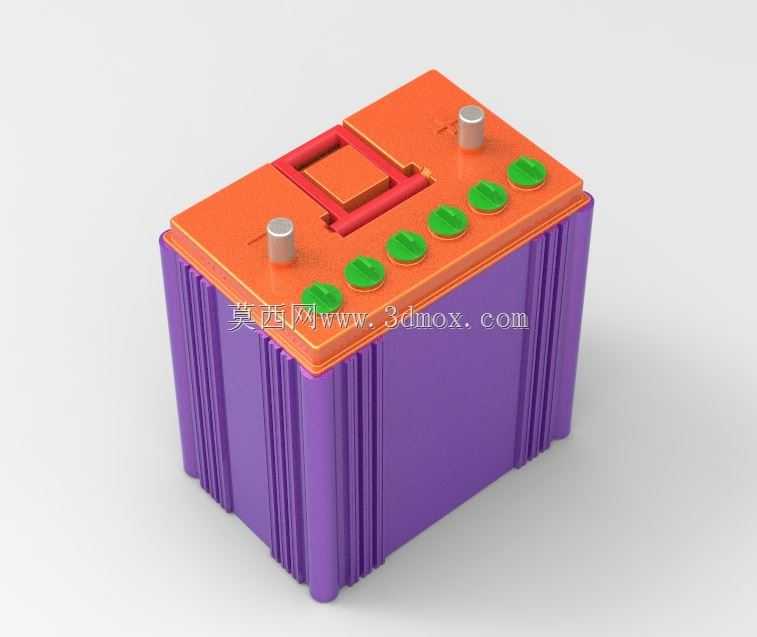

　　注液盖的防滑齿结构设计是为了日常维护时无需专用工具即可手动拧开，检查电解液液位、补充蒸馏水，盖体的透气微孔结构可以平衡单格内部的气压，避免充放电过程中析出的气体造成内部压力过高出现鼓包、漏液问题。顶部的两个铅质极柱做了正负差异化的直径设计，避免安装电瓶线时出现正负极接反的失误，极柱根部的密封结构做了多层台阶设计，防止电解液顺着极柱缝隙渗出腐蚀接线端子，中间的内嵌式提手结构完全收纳于壳体顶面的凹槽内，不会额外增加电池的整体高度，避免安装时与发动机舱盖、周边线束管路产生干涉，提手的承重结构直接与壳体内部的加强筋连接，搬运时能承受整组电池注液后的整体重量，不会出现提手脱落的问题。壳体正面的品牌标识区域做了内凹设计，粘贴标识后不会因为安装、

　　搬运过程中的摩擦造成标识磨损，壳体底部的凸边结构完全匹配市面上通用的电瓶托盘固定尺寸，不需要额外改装托架即可完成替换安装。在建模过程中，所有配合结构都预留了合理的公差间隙，比如极柱与盖板的配合间隙、壳体与上盖的焊接压合余量，都按照实际注塑生产、装配工艺的要求做了还原，能够直接用于结构验证、安装适配模拟，也可以作为车载供电系统布局设计的参考部件，导入整车装配模型中验证周边间隙、走线布局是否合理，避免实车装配时出现空间干涉问题。
