头盔挂钩套件背板3D打印成型模具

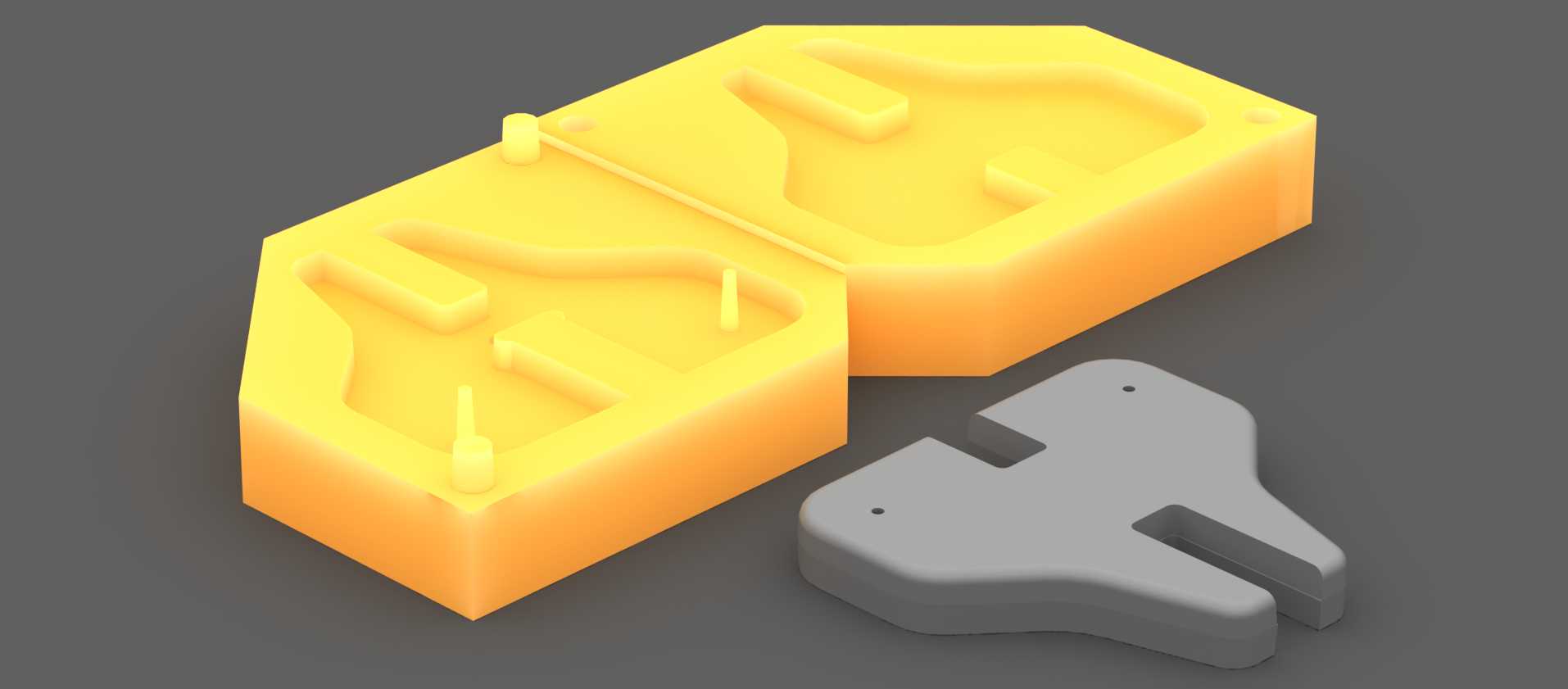

　　这套模具主要用于头盔挂钩套件中背板零件的小批量成型作业，适配3D打印工艺的生产场景，区别于传统钢模的高成本长周期特性，能快速完成小批量定制件的生产交付，多用于骑行装备配件的打样验证、小众款配件的按需生产环节。模具采用上下对开的哈夫结构设计，分型面沿零件最大轮廓线设置，开模时可直接沿垂直分型方向分离，无需额外抽芯机构，简化了3D打印模具的成型难度，同时降低了脱模时的零件卡滞风险。模腔内部完全复刻背板零件的外形特征，包括两侧的定位凸台、中部的卡槽结构以及边缘的安装孔位，成型后的零件无需大量二次加工即可直接进入装配环节。从结构设计来看，模具本体的边角均做了R2以上的圆角过渡，既避免3D打印过程中出现应力集中导致的层间开裂问题，

　　也能减少脱模时的棱角刮擦，提升零件表面成型质量。模具合模定位依靠边角处设置的定位柱与定位孔配合，定位柱直径设置为6mm，插入深度8mm，配合间隙控制在0.2mm，既保证合模时的定位精度，避免上下模错位导致的零件壁厚不均，也不会因为间隙过小造成合模卡滞。模具的整体外形为对称式六边形结构，单边壁厚设置为15mm，保证模腔在注塑或者低压灌注过程中不会因为压力产生形变，同时整体尺寸控制在150mm100mm40mm的范围内，适配桌面级FDM以及光固化3D打印机的成型台面，无需拆分打印即可一次成型整个模体。模腔的进料口设置在分型面的侧边位置，采用侧浇口结构，浇口宽度4mm，厚度1.5mm，成型后浇口残留易于修剪，不会在零件外观面留下明显痕迹。

　　模具的排气依靠分型面之间的0.05mm间隙实现，无需额外开设排气槽，避免3D打印模具加工排气槽的精度不足问题，同时能有效减少成型件的气泡、缺料等缺陷。在实际使用场景中，这类3D打印模具多用于百级以内的小批量生产，或者产品研发阶段的结构验证，相比传统机加工模具，生产周期能缩短70%以上，成本仅为传统钢模的十分之一，特别适合骑行装备这类更新迭代快、单款批量不大的配件生产。成型后的背板零件作为头盔挂钩的核心承载件，需要配合挂钩主体完成头盔的悬挂承载，模腔成型的安装孔位位置精度控制在±0.1mm，能保证装配时与挂钩主体、固定底座的孔位完全对齐，无需二次扩孔修正。模具的外表面做了平面化处理，打印时无需添加大量支撑，减少了后期支撑去除的工作量，同时支撑接触面的痕迹不会影响模腔内部的成型精度。
