LCD屏幕挡板3D打印成型模具结构

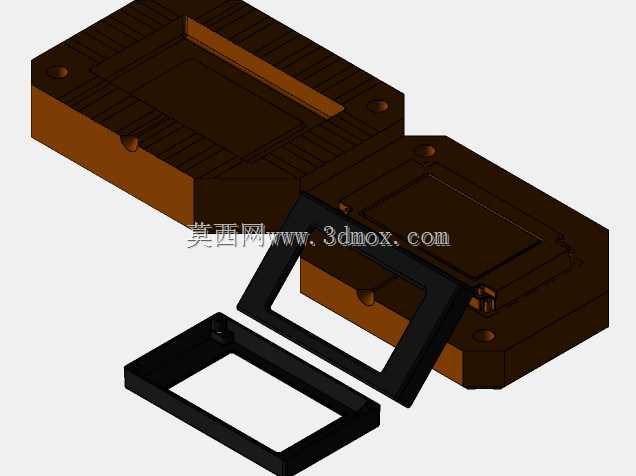

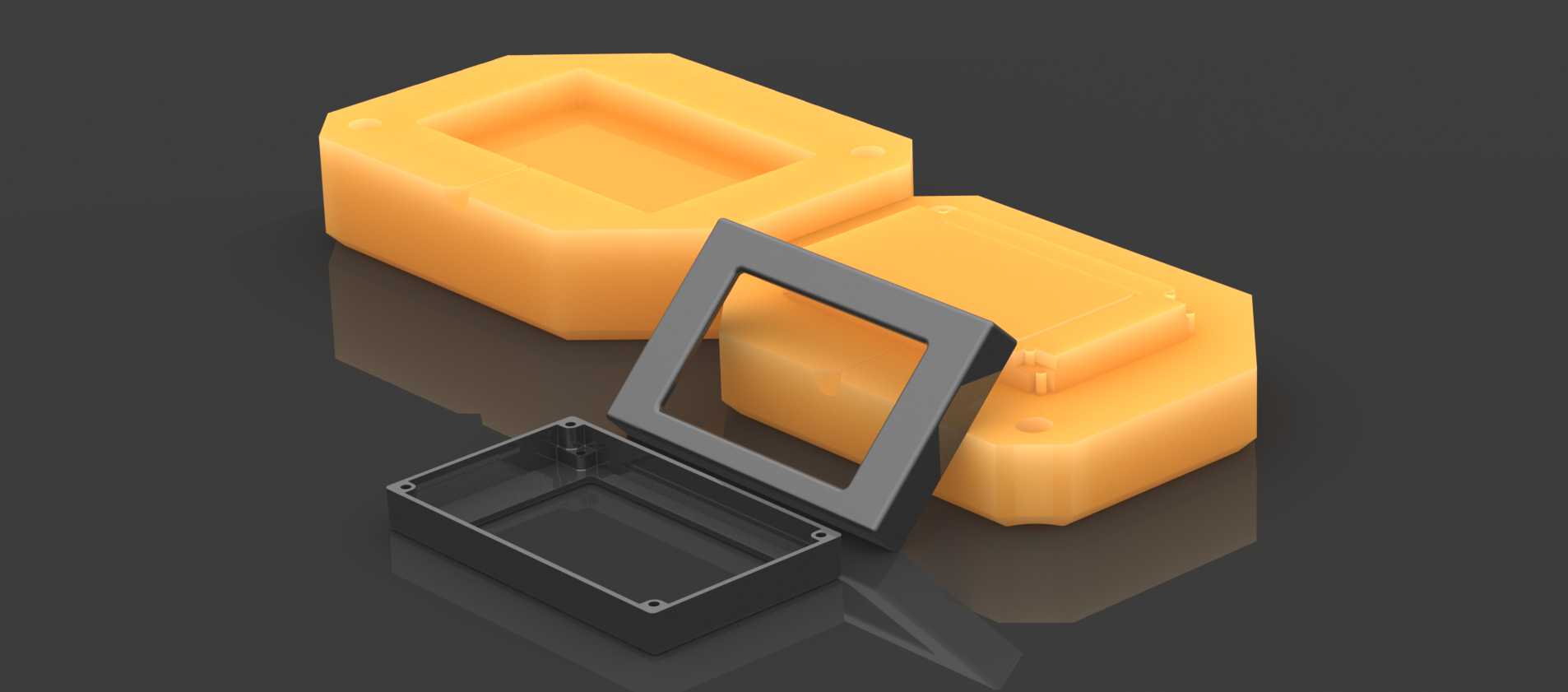

这套模具结构针对小型LCD屏幕挡板的小批量生产需求设计，适配3D打印加工工艺，无需传统钢模的复杂开模流程，可快速完成小批量定制化显示屏挡板的生产交付，多用于消费电子维修、定制化显示终端改装、小批量数码产品试制等场景。模具采用上下对合的分体式结构，上模设置有与挡板外轮廓匹配的成型腔，边缘预留均匀的溢料槽，合模时可将多余成型材料导出，避免飞边过厚增加后续修整工作量；下模对应设置定位凸台，与上模的定位凹槽精准配合，合模间隙控制在0.1mm以内，保证成型后挡板的尺寸一致性，不会出现上下错位导致的边框偏斜问题。单独设置的中框成型镶件采用嵌入式安装结构，可根据不同尺寸的LCD屏幕规格快速更换镶件，无需重新制作整套模具，大幅降低多规格小批量生产的成本，镶件与模架的配合采用H7/h6的间隙配合，拆装时无需额外工具即可完成更换，适配快速换产的需求。模具的外形采用切角六边形结构，相比传统矩形模架，在3D打印过程中可减少支撑材料的使用，六个平面均可作为打印摆放的基准面，可根据不同3D打印机的成型舱尺寸灵活调整摆放角度，充分利用成型舱空间。模架边缘设置的四个定位柱，既作为合模时的导向结构，也可作为成型后脱模的受力点，使用简易撬棍即可平稳开模，不会因受力不均导致成型件变形或模具损坏。成型腔的深度根据LCD挡板的常规厚度设置，型腔表面做0.05mm的余量预留，成型后仅需简单打磨即可达到装配要求，中框位置的镂空结构直接在模具上成型，无需后续二次裁切加工，成型后的挡板可直接与对应尺寸的LCD屏幕装配，边框与屏幕的配合间隙控制在0.2mm以内，可直接通过卡扣或胶接完成固定。整套模具的安装边界可适配多数桌面级FDM及光固化3D打印机的成型尺寸，无需大型工业打印设备即可完成模具本身的制作，对于小批量的显示屏挡板生产需求，从模具制作到成品产出的周期可压缩至1天以内，相比传统注塑开模的长周期，更适合研发打样、小批量定制、维修替换件生产等场景。模具的合模面做了平面度校准处理，合模后无明显缝隙，可避免成型材料渗漏，成型过程中无需额外的锁紧机构，仅靠自重即可保证合模紧密，操作门槛低，无需专业注塑设备操作人员即可完成生产作业。
