赫斯基自封式燃油加注枪结构设计

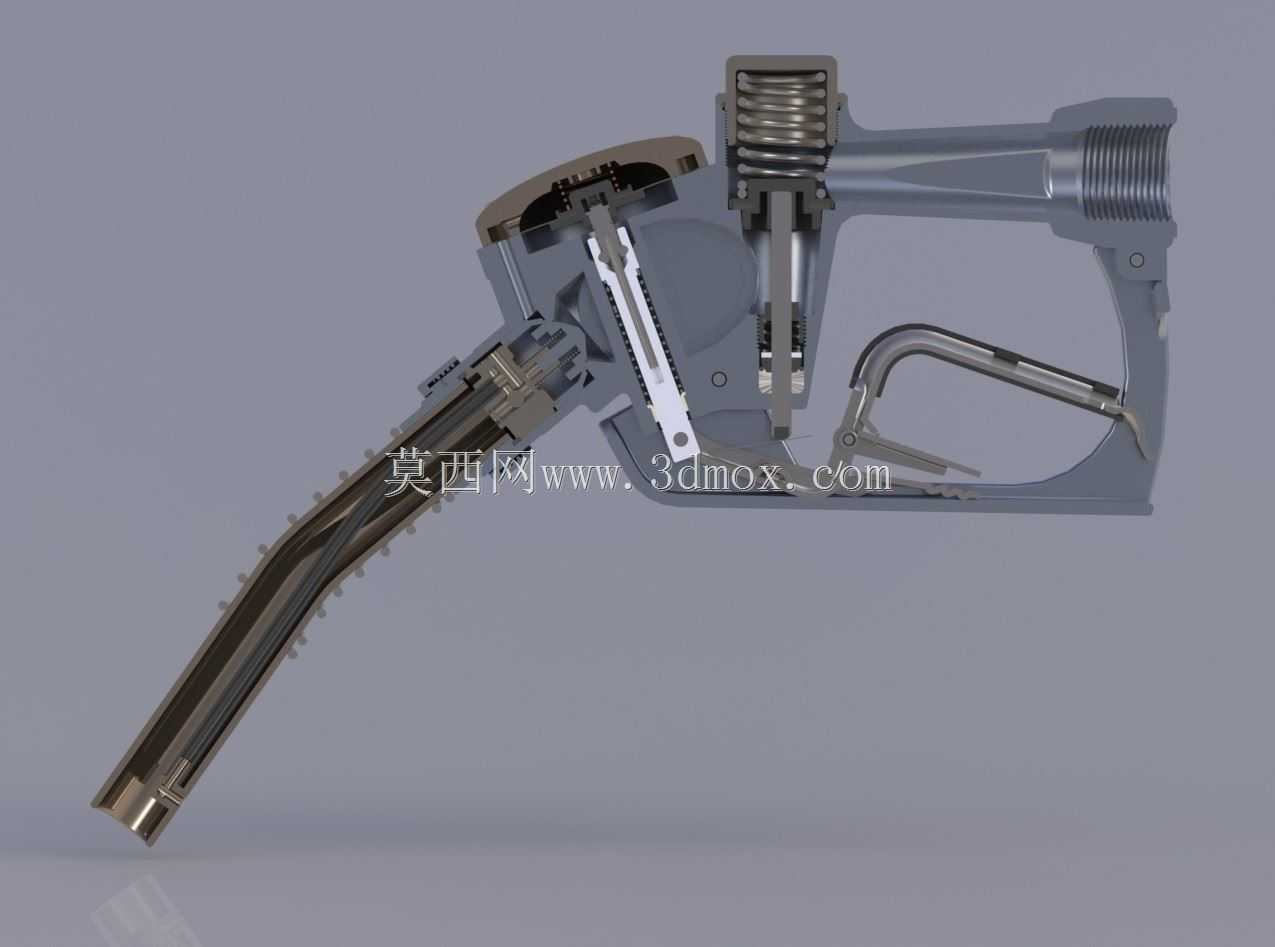

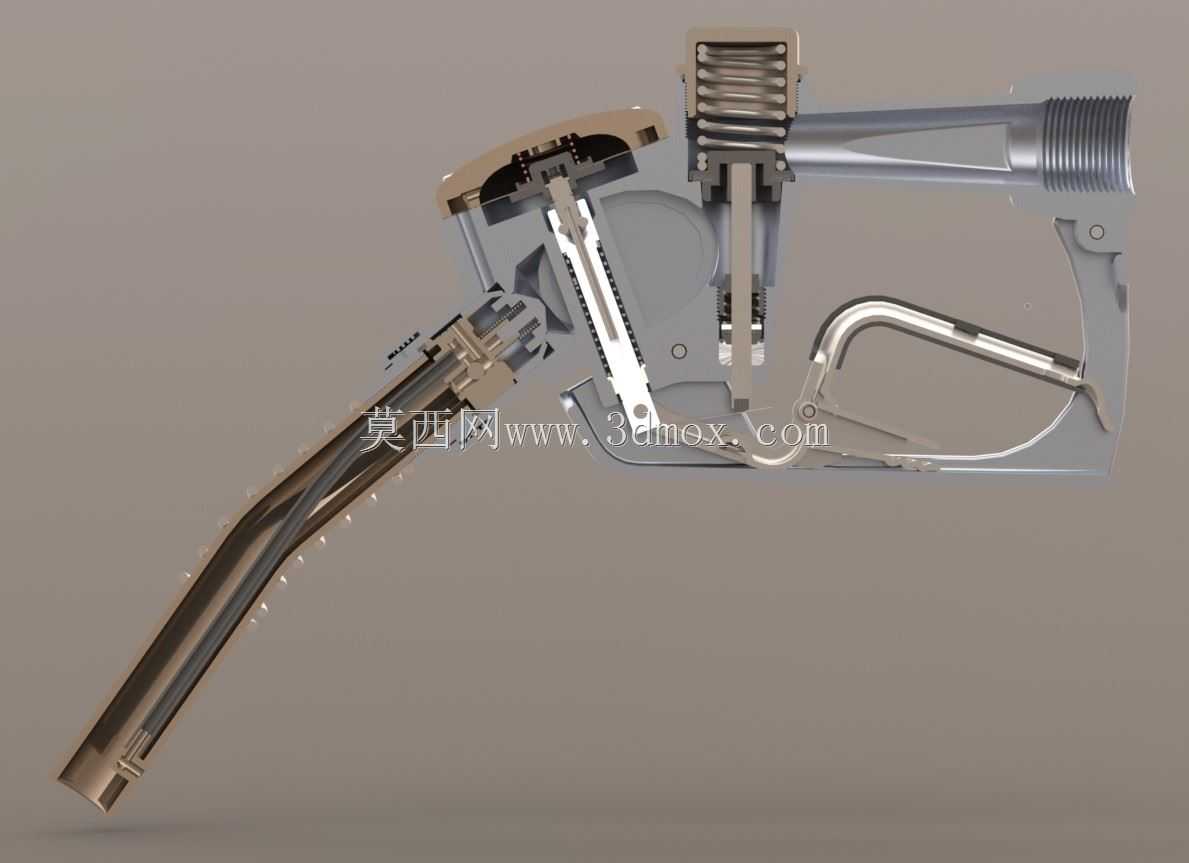

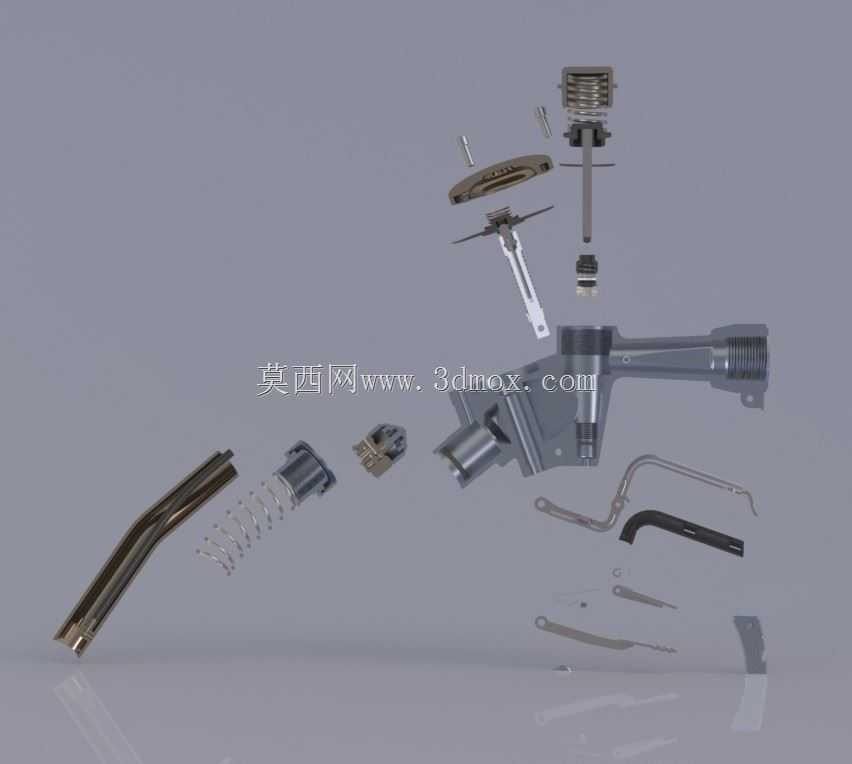

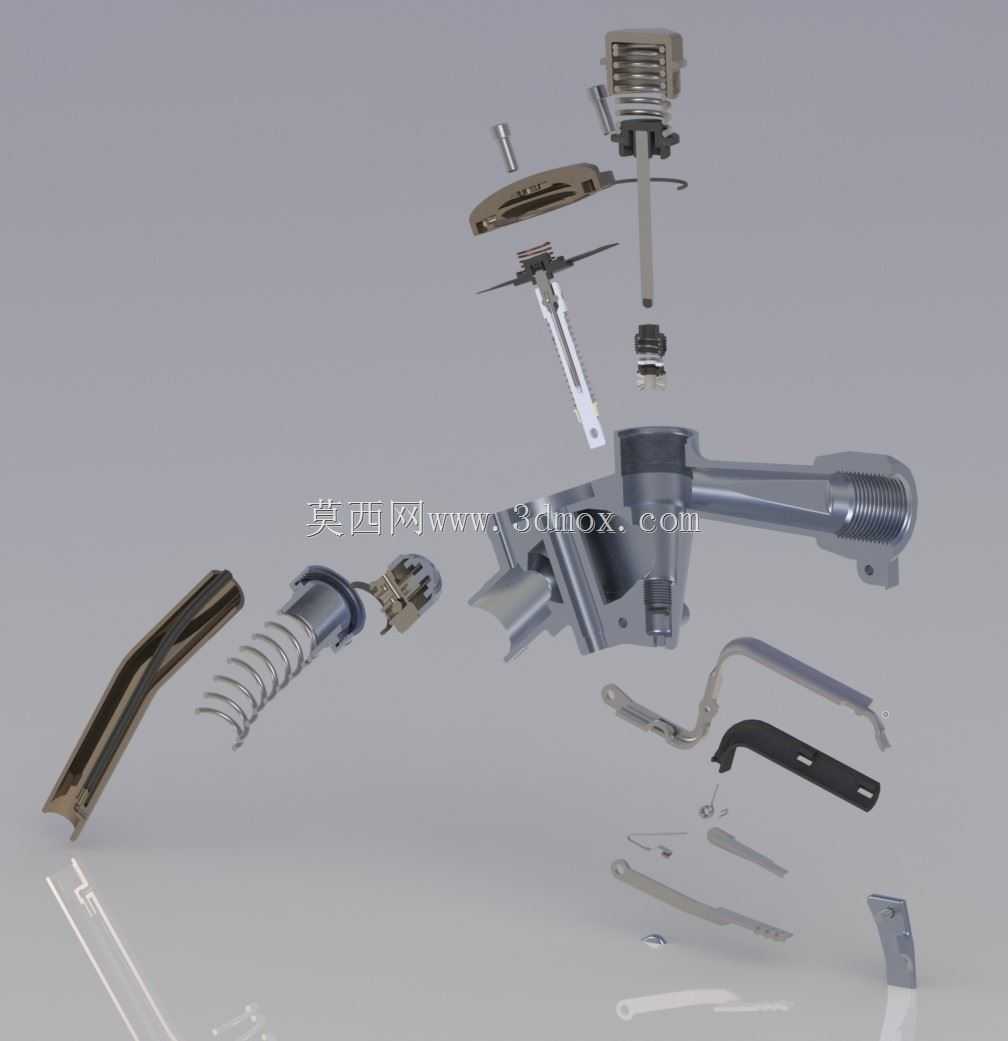

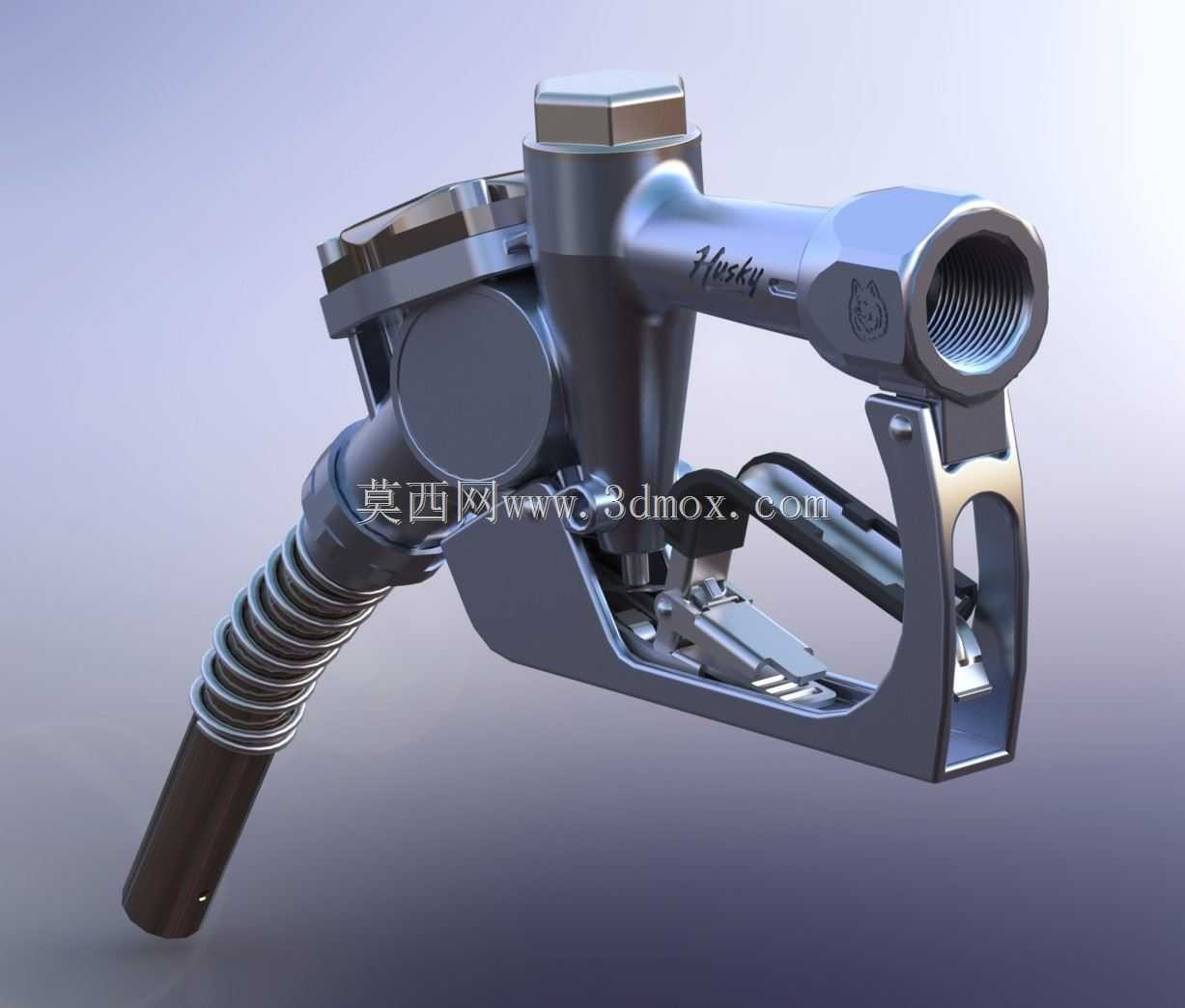

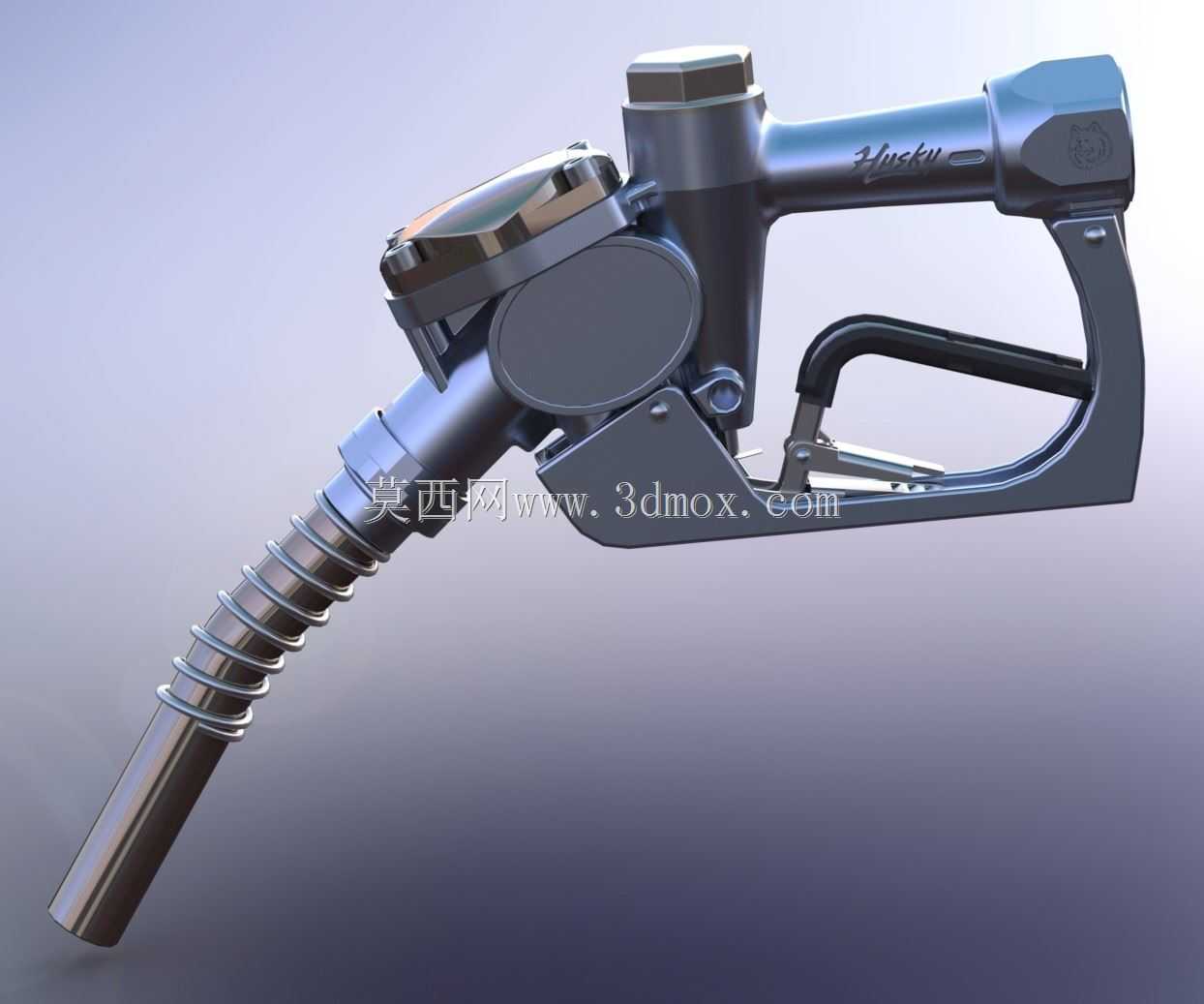

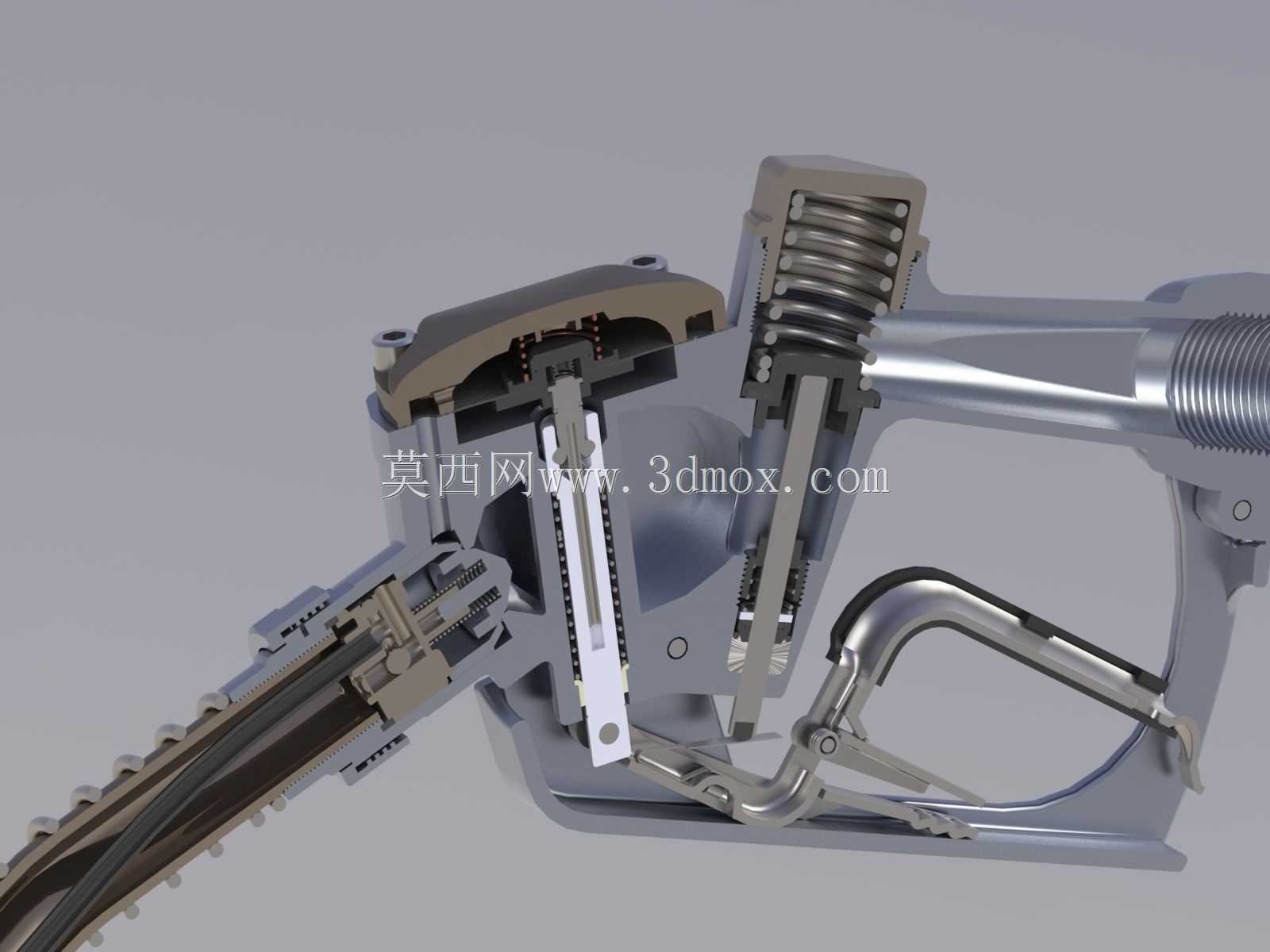

这款燃油加注阀主要面向路边燃油加注站点、小型移动加油装置的配套场景使用，核心作用是完成燃油从输送管路到受油容器的可控加注，同时在加注过程中实现满油自封、流量调节的核心功能，避免加注过程中出现燃油溢洒、管路回流的问题。从结构设计来看，整体采用枪式握持布局，主体流道为一体化铸造成型的金属腔体，进油端设置标准内螺纹接口，可直接对接通用规格的加油软管，接口处的螺纹公差控制在常规管路连接的通用配合区间，安装时无需额外定制转接件，适配市面多数加油站点的现有输送管路。出油端采用细长注油管设计，外部嵌套弹簧防护结构，可在加注过程中承受一定角度的磕碰、弯折，避免注油管受外力变形导致流道堵塞。扳机位置采用多级卡位结构，可根据加注需求锁定不同的开度档位，对应不同的加注流量，无需操作人员持续扣压扳机维持加注状态，降低长时间操作的疲劳感。内部的自封机构通过气压差触发，当燃油液面淹没注油管端部的进气孔时，腔体内气压快速变化触发锁止机构，自动切断流道停止加注，这套结构的配合公差经过反复调校，触发灵敏度适配常规汽油、柴油的加注流速，不会出现过早跳枪或者满油后未及时切断的问题。护圈部分采用镂空式金属框架结构，既对扳机、内部联动部件形成防护，避免加注过程中外部磕碰损坏内部联动零件，同时尽可能降低整体枪体的重量，单手握持操作时不会有过重的负重感。流道内部的转角位置均做了圆弧过渡处理，减少燃油流经时的阻力，降低加注过程中的湍流噪音，同时减少燃油在流道内部的残留，避免加注结束后枪体滴油。整体的安装边界充分考虑了现有加油站点的操作空间，枪体的握持角度、扳机行程都适配普通人手的操作范围，挂枪时可直接适配常规加油岛的枪托卡位，无需对现有站点的配套设施做改造即可直接替换使用。建模过程中对内部的装配联动关系做了完整还原，可直观看到各个部件的运动行程与配合关系，能直接用于加注设备的结构参考、教学演示，也可作为小型燃油站点设备改造的结构参考依据，帮助设计人员快速理解自封式加油枪的工作逻辑，缩短同类产品的开发验证周期。
