带铜质阀芯的旋塞式流体截断装置

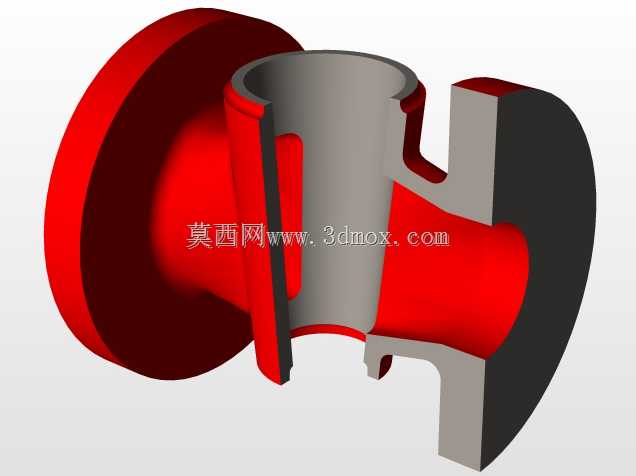

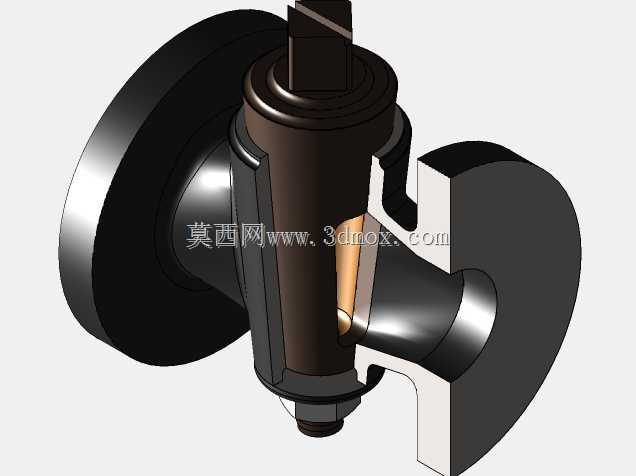

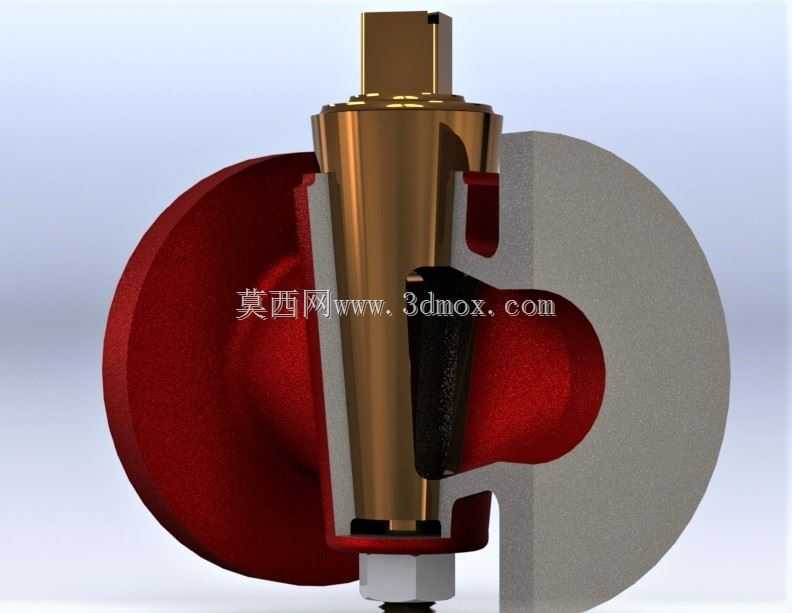

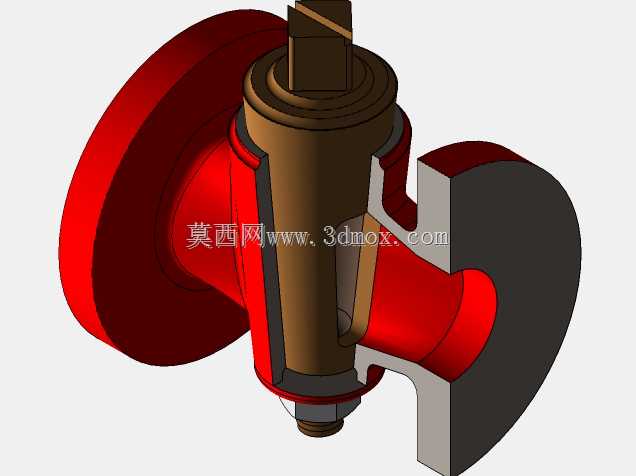

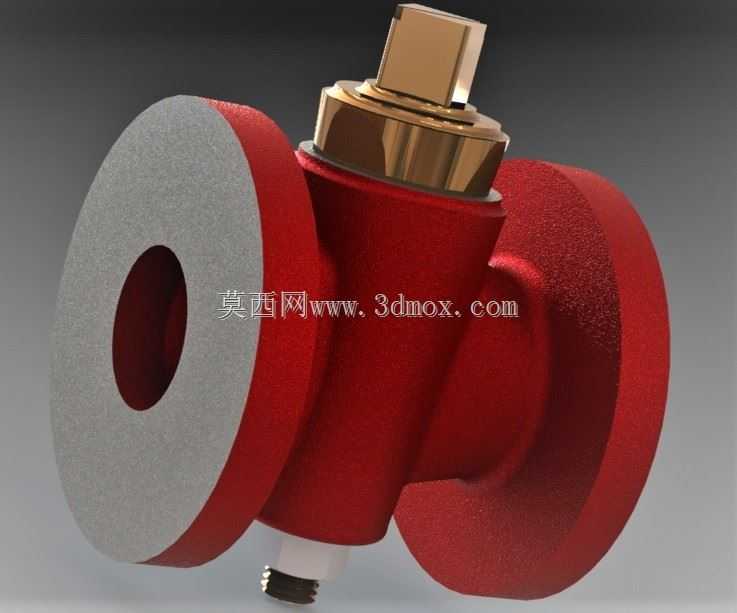

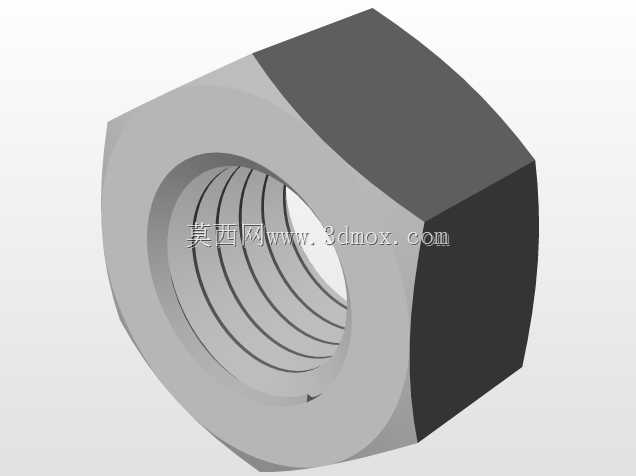

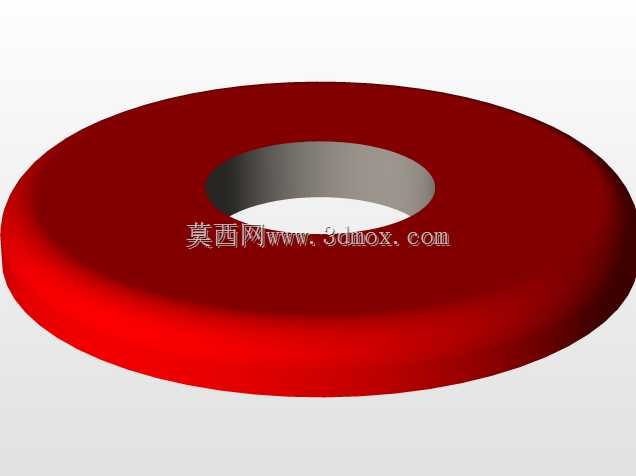

该截断装置多用于低压工况下的流体通断控制场景，常见于民用给排水、小型工业循环管路、暖通支路等对启闭速度有要求的管路节点，相比同通径的闸阀、截止阀，其启闭动作仅需旋转90度即可完成，操作力矩小，适合需要频繁快速切换通断状态的工位。从结构剖视来看，装置核心为锥形铜质阀芯，锥面与阀体内部的密封面紧密贴合，依靠锥面的配合精度实现截断状态下的密封，阀芯顶部设置方榫结构，可配套手柄或者执行器实现扭矩输入，底部设置定位轴段，与阀体底部的轴孔配合，保证阀芯旋转过程中的同轴度，避免启闭过程中出现卡滞或者密封面偏磨的问题。阀体采用对称式流道设计，进出口处于同一轴线，流道内部无过多弯折，介质流通时的压损远低于同规格的截止阀，流道入口处设置的红色密封衬层，一方面可以在阀芯关闭时填补配合间隙，提升低压下的密封可靠性，另一方面可以缓冲介质中硬质颗粒对密封面的冲刷，延长核心构件的使用寿命。设计过程中优先考虑了安装边界的适配性，阀体进出口采用标准管螺纹接口，可直接对接同通径的镀锌钢管、PPR管路转换接头，无需额外定制过渡连接件，整体外形的径向尺寸控制在同通径球阀的1.1倍范围内，安装时不需要预留过大的操作空间，即使在管路排布密集的设备夹层、管井内部也能完成安装与后期维护。阀芯的锥度选取经过反复校核，既保证密封面有足够的接触比压实现零泄漏，又避免锥度过大导致启闭力矩过高，手动操作时无需借助加力杆即可完成动作，过流通道的开孔尺寸与管路通径完全匹配，不会出现通流截面缩径导致的流量损失，在全开状态下流道阻力系数与等径直管基本一致，不会对管路系统的整体流量分配造成额外影响。阀体外部的圆盘式结构一方面作为结构加强筋，提升阀体承受管路压力的强度，避免介质压力波动导致阀体变形，另一方面可以作为安装时的受力支点，方便管钳夹持完成管路对接作业，不会因为夹持力过大损坏内部密封结构。
