黄铜螺纹连接弹簧负载全端口安全阀

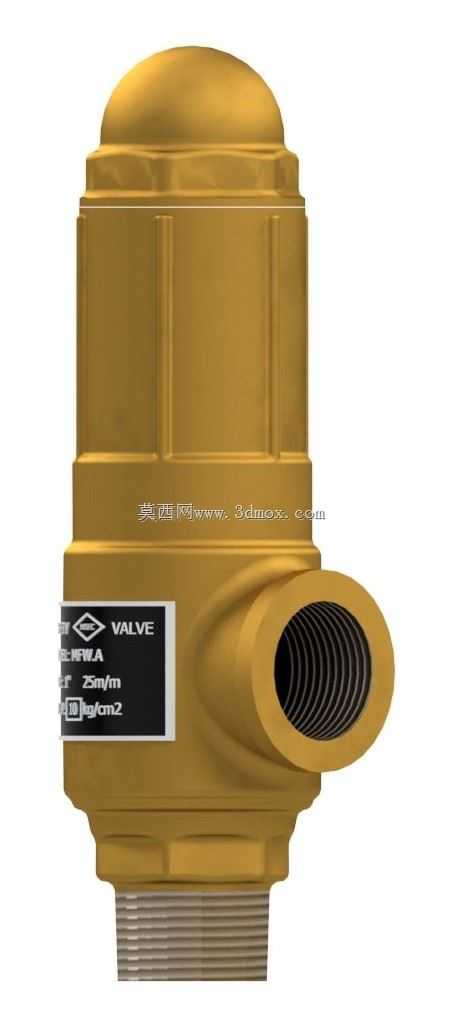

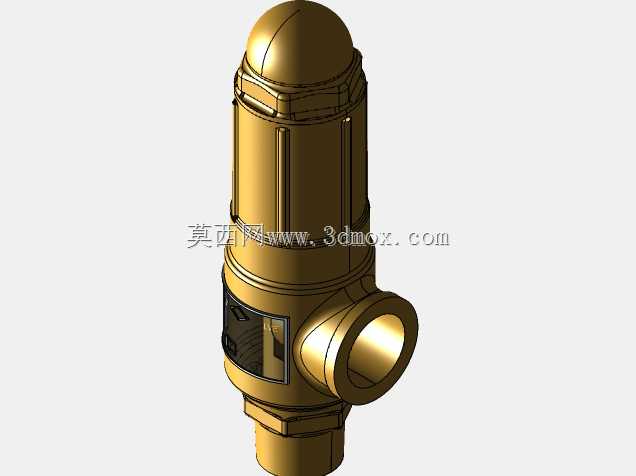

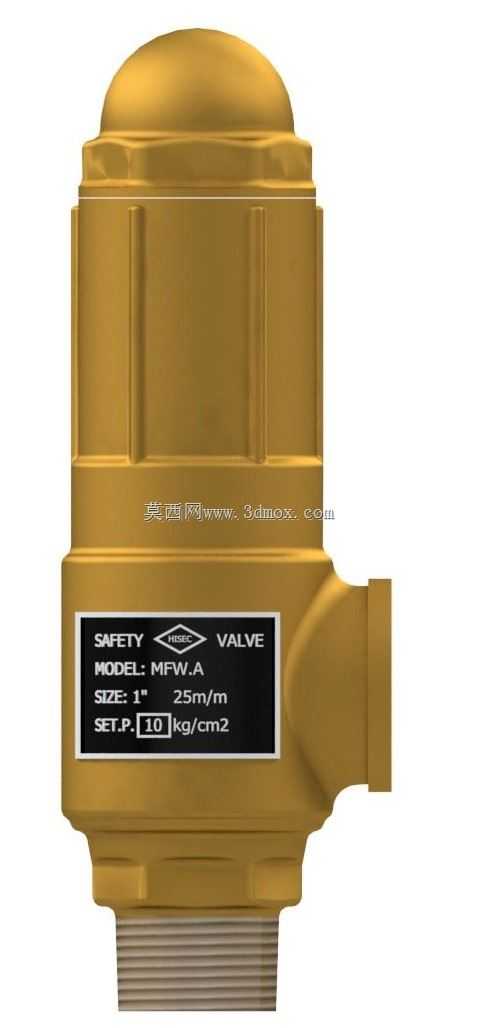

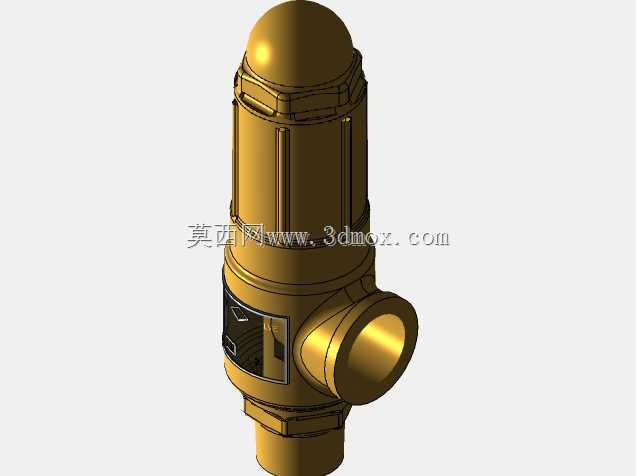

这款DN25规格的安全阀，在民用给排水、小型压缩空气站、楼宇暖通供水支路、小型工业流体管路中都有广泛适配场景，核心作用是在管路系统压力超过设定阈值时自动开启泄压，避免管路、承压容器因超压出现破裂、渗漏甚至爆管风险，待系统压力回落至安全区间后自动回座密封，维持系统正常运行压力。从结构设计来看，整体采用黄铜锻压成型的阀体，材质本身具备不错的耐腐蚀性与切削加工性能，适配水、低压空气、非腐蚀性轻质流体介质的输送场景。连接端采用BSPT锥管螺纹设计，安装时无需额外焊接工序，仅需在螺纹处缠绕适配密封带即可完成与管路的紧固连接，锥螺纹的自密封特性也能保障10kg/cm2设定压力下的连接密封性，不会出现接口渗漏问题。全端口的流道设计，让阀门开启泄压时的流体过流面积足够大，泄压响应速度更快，不会出现因流道狭窄导致泄压不及时、系统压力持续攀升的问题。上部的螺纹体盖结构，方便后期运维时拆解调整弹簧预紧力，无需整体切割管路即可完成内部密封件、弹簧组件的更换，降低现场运维的工作量与成本。弹簧负载的启闭结构，相比重锤式安全阀体积更紧凑，安装时不受竖直安装方向的严格限制，在空间局促的管路分支、设备接口处也能灵活布置，不会因安装倾斜影响压力整定精度。从安装边界来看，阀体下部外螺纹规格匹配DN25通径的BSPT内螺纹接口，侧部泄压出口同规格螺纹可直接接引流管将泄压介质导至安全排放区域，整体阀体最大外径控制在合理范围，安装时预留的操作空间无需过大，相邻管路部件不会出现安装干涉。建模过程中还原了阀体表面的加强筋结构，这类结构并非装饰设计，而是在黄铜阀体壁厚控制在合理范围的前提下，提升阀体承压能力，避免长期承压工况下阀体出现变形开裂，同时也对内部弹簧、密封瓣的运动行程做了等比例还原，可直接用于管路装配干涉校验、运维拆装模拟，也能作为小型流体设备选型阶段的部件适配参考，帮助设计人员提前核对安装空间、接口匹配度，减少现场安装时的错配问题。
