V型12缸内燃发动机结构三维建模作品

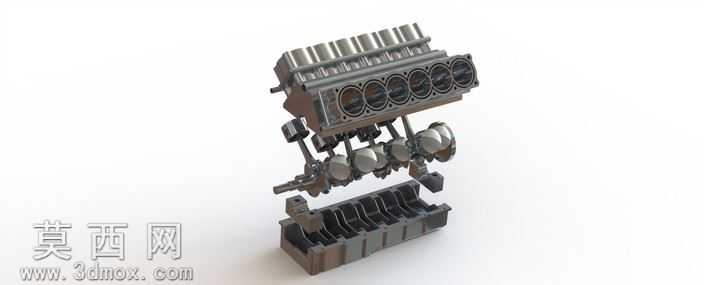

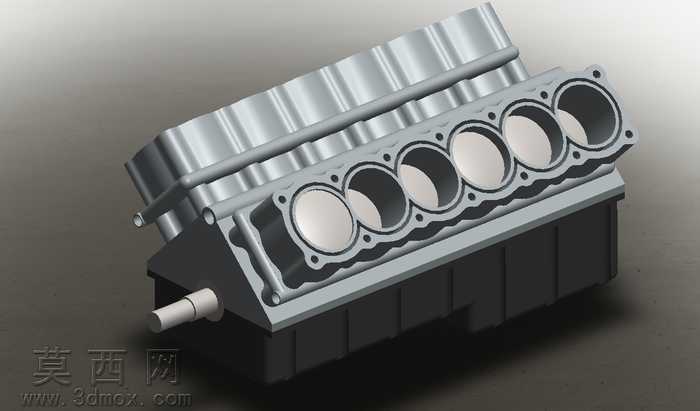

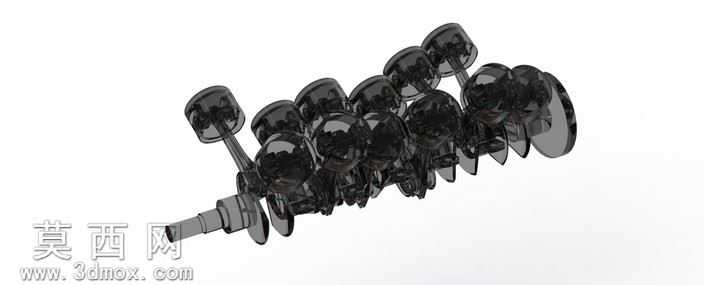

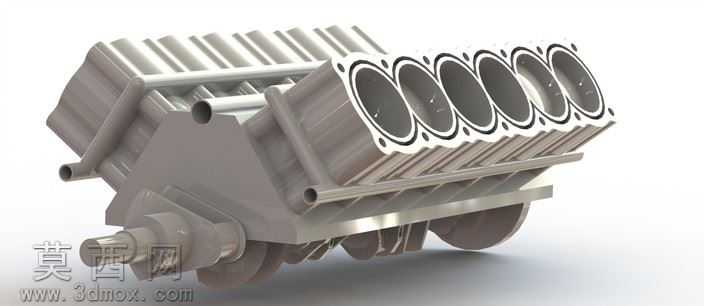

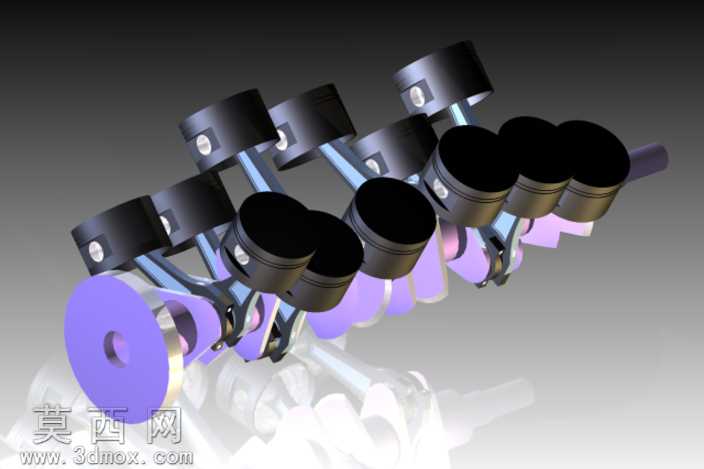

本作品为V型12缸发动机的高精度三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先搭建整机的布局骨架，确定V型夹角的核心参数、各缸的排布间距、曲轴的主轴颈与连杆轴颈相位角度，确保12个气缸分两列呈V型对称排布，符合大排量动力装置的结构布局逻辑。建模阶段对发动机核心运动组件进行了精细化还原：针对曲柄连杆机构，逐一完成活塞、活塞销、连杆、连杆轴瓦、曲轴单元的参数化建模，保证每个连杆与对应曲轴轴颈的装配约束准确，还原活塞往复运动与曲轴旋转运动的传动逻辑；针对缸体排布部分，严格遵循V型发动机的结构特征，确保两列气缸的夹角精度，各缸的燃烧室位置、气门安装位预留符合常规大排量V12发动机的设计规范。材质与渲染环节，针对不同零部件匹配对应的材质属性：金属运动部件赋予高反光的合金钢材质，调整金属粗糙度与反射参数，还原机加工金属零件的质感；结构固定件赋予铸铁哑光金属材质，区分不同部件的材质差异；渲染阶段采用柔和的影棚布光，通过主光勾勒组件的整体轮廓，辅光消除结构死角的暗部阴影，配合浅灰色背景突出发动机本体的结构细节，让整套曲柄连杆与缸体组件的装配关系清晰呈现。设计过程中重点考量了各运动部件的干涉校验，在虚拟装配环境下模拟活塞的往复行程、连杆的摆动角度、曲轴的旋转轨迹，确保所有运动件在全行程范围内无结构干涉，各部件的配合公差预留符合机械设计的常规标准，既还原了V12发动机的经典结构特征，也保证了模型的结构合理性与装配准确性，可用于动力机械结构教学、发动机原理演示等场景。
