小型有刷直流电动机三维建模设计

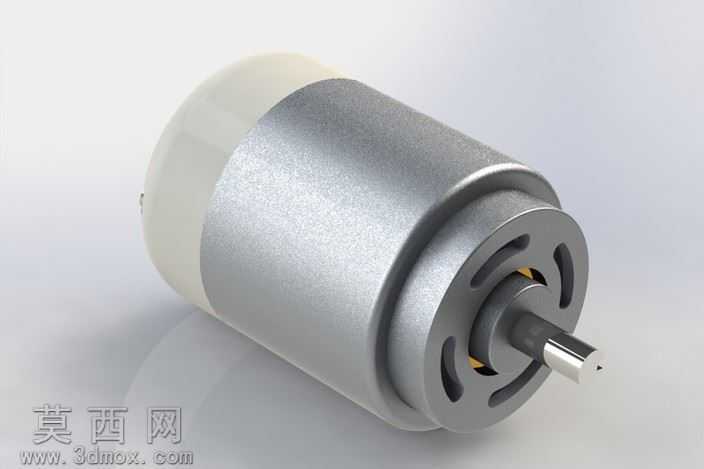

本模型为小型有刷直流电动机的三维数字化建模成果，建模过程遵循实物1:1比例还原原则，首先通过测绘获取电机各部分的精准尺寸参数，从输出轴部分开始构建基础特征：输出轴采用金属材质特征设置，还原了轴身的扁位定位结构，保证与外接负载的装配匹配度。机壳部分采用拉伸加切除的建模方式，还原了圆柱型金属外壳的侧壁散热槽结构，外壳表面设置细腻的磨砂金属材质，模拟真实电机的镀锌金属外壳质感，机壳与端盖的配合位置做了精准的止口结构建模，还原实际生产中的装配公差配合关系。底部端盖采用米白色工程塑料材质设置，还原了塑料端盖的哑光质感，同时建模还原了端盖上的定位卡扣结构，对应机壳上的卡槽特征，完整呈现电机的装配逻辑。模型内部虽做了适当简化，但保留了电机的核心外部装配特征，包括输出轴的伸出长度、机壳的外径尺寸、端盖的安装定位点，可直接用于小型传动机构的装配仿真、产品外观展示场景。渲染阶段采用工作室柔光布光方案，主光源从斜上方45度投射，突出金属机壳的质感与结构轮廓，辅光源补光消除底部暗部死黑，背景采用浅灰色渐变背景，让电机主体的视觉呈现更加清晰突出。建模过程中对各特征的参数做了全参数化设置，可根据实际设计需求调整电机的外径、机身长度、输出轴直径等核心参数，适配不同功率等级的同系列小型直流电机的设计需求，模型的结构完全贴合量产小型直流电机的真实结构，可用于教学演示、产品方案评审、虚拟装配调试等多个场景，能够直观呈现这类通用小型动力元件的外观形态与装配特征。
