五缸星形航空活塞发动机结构三维建模

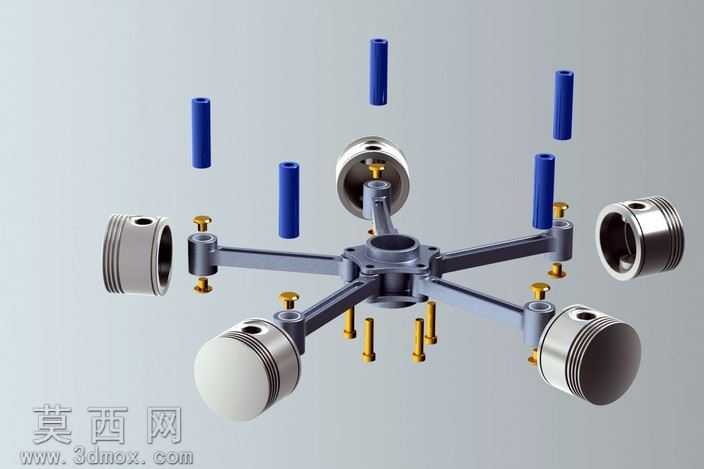

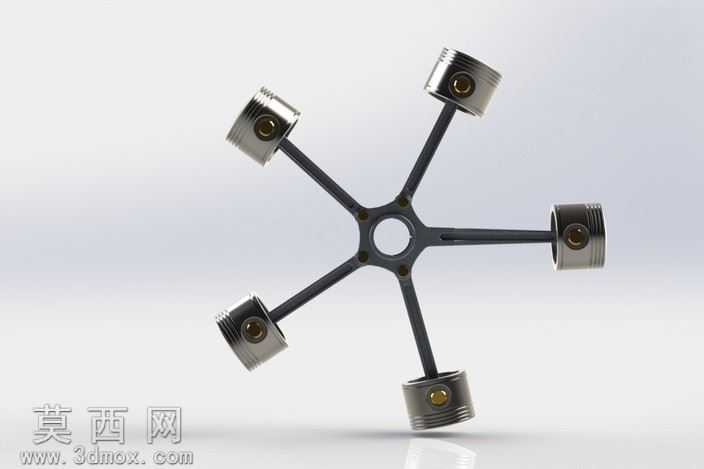

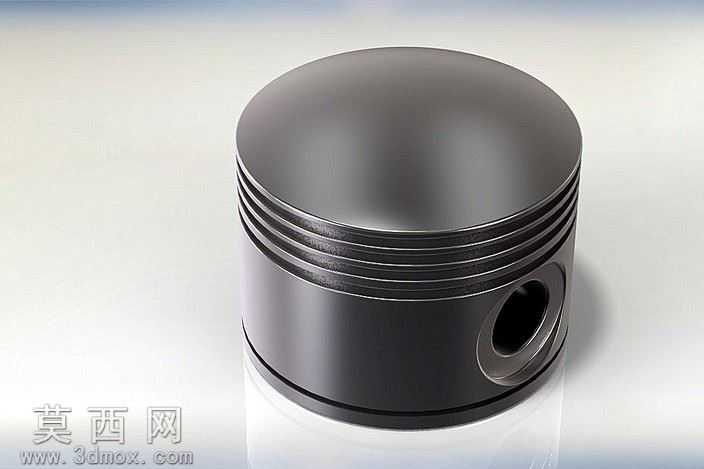

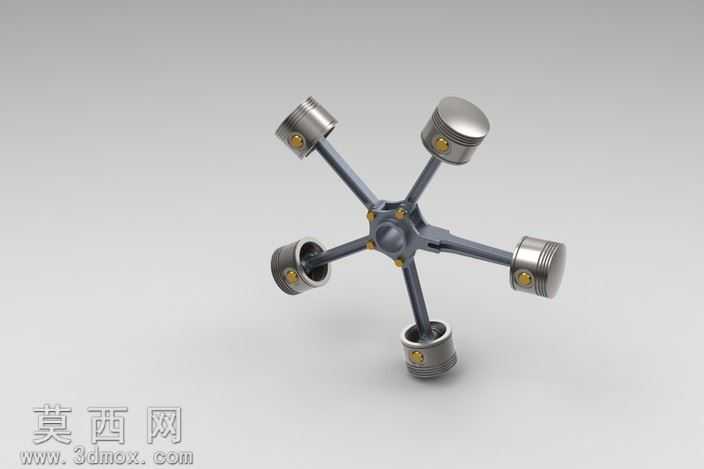

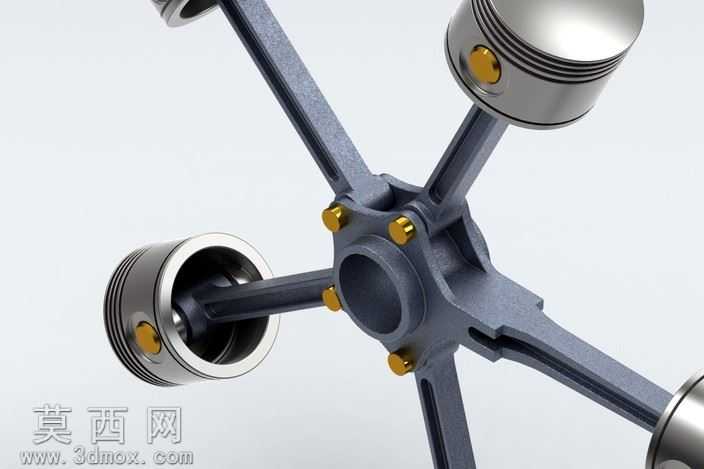

本作品为五缸星形活塞发动机的三维建模成果，建模过程以星形发动机经典的径向排布结构为核心设计依据，首先完成中心曲柄主轴的基准建模，严格遵循星形发动机各气缸围绕中心曲轴均匀呈72度夹角径向分布的结构特性，依次完成五个气缸套、活塞组件、连杆构件的独立零件建模。建模过程中对各运动部件的装配约束进行了精准匹配，每根连杆的大端均与中心曲柄销形成转动副配合，小端与对应活塞销完成铰接约束，完全还原星形发动机工作时各活塞依次推动曲柄做圆周运动的传动逻辑。材质渲染阶段针对不同零件的功能属性匹配对应材质：活塞、气缸内壁采用高光亮面铝合金材质，还原航空发动机轻量化铝合金构件的金属质感，表面添加细微的加工纹理提升真实感；连杆构件采用哑光高强度合金钢材质，表面做轻微的氧化发灰处理，凸显承力构件的厚重质感；活塞销、连杆固定螺栓等紧固件采用镀锌亮面金属材质，与主体构件形成材质层次区分；中心曲柄壳体采用铸钢哑光材质，表面添加细微的铸造颗粒纹理，还原发动机壳体的真实加工质感。渲染阶段采用柔和的影棚柔光环境，主光源从侧上方45度投射，在活塞顶面、气缸散热筋位置形成自然的高光过渡，底部添加柔和的漫反射补光消除构件底部死黑区域，背景采用浅灰色渐变背景突出发动机主体结构。设计过程中重点还原了星形发动机相较于直列发动机的结构优势特征：所有气缸围绕中心曲轴排布的紧凑结构、径向布局带来的优异风冷散热条件、多缸交替做功带来的动力输出平顺性，对活塞环槽、连杆油孔、曲柄配重块等细节结构均做了还原建模，未对结构做过度简化，完整呈现五缸星形发动机的核心机械构造，可用于航空动力结构教学、发动机原理演示、机械结构科普等场景使用，模型各零件间的装配层级清晰，运动副约束设置完整，可直接导入仿真模块完成发动机工作循环的运动模拟。
