轻木构架式RC遥控飞机机翼结构设计

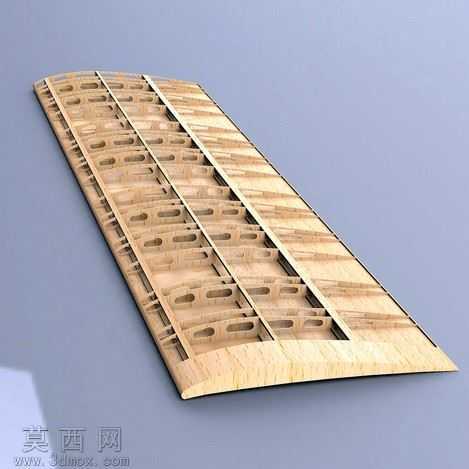

该作品为RC遥控飞机使用的轻木构架式机翼三维模型，建模阶段采用参数化特征建模思路完成整体结构搭建，首先依据航模机翼的气动翼型数据绘制基准翼肋截面轮廓，通过阵列特征沿机翼展向按等间距排布翼肋构件，同时结合梯形机翼的梢根比变化，对每一段翼肋的弦长尺寸做渐变适配，保证翼型沿展向的平滑过渡，避免气动外形出现阶差。模型中完整还原了机翼的承力结构，包括前后缘的实木加强条、贯穿翼肋的主梁结构、翼肋上的减重镂空槽，以及翼面蒙皮的贴合基准面，所有构件的拼接位置都预留了对应的装配卡槽，还原了轻木航模套材的插接装配逻辑，可直接用于激光切割套材的生产图纸输出。材质渲染阶段针对轻木材料做了专属材质调试，还原了巴尔沙木的浅米黄自然木纹、哑光木质表面质感，对翼肋边缘的激光切割轻微碳化痕迹做了细节纹理叠加，同时在场景中添加了柔和的漫反射环境光，搭配浅灰色纯色背景突出机翼的结构层次，通过软阴影效果强化各层构件的空间立体感，清晰展现构架内部的支撑逻辑。设计过程中充分考虑航模机翼的实际使用需求，在翼肋的减重槽设计上兼顾了结构强度与轻量化要求，主梁位置对应航模飞行时的主要弯矩受力路径做了局部加厚处理，前后缘的结构造型适配蒙皮粘贴的施工需求，整体结构既符合航空模型的结构设计规范，也兼顾了DIY制作的工艺可行性，模型的结构拆分逻辑清晰，各构件无干涉重叠，可直接用于3D打印验证结构强度，也可导出二维切割图纸用于轻木航模的实际制作。
