骨架式数控雕刻机三维结构设计

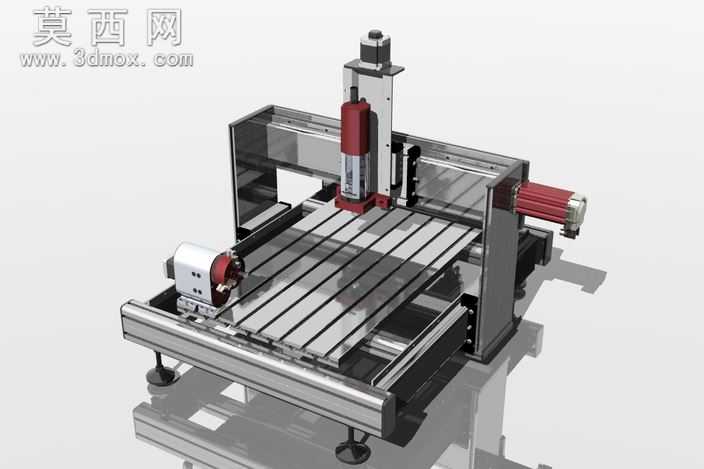

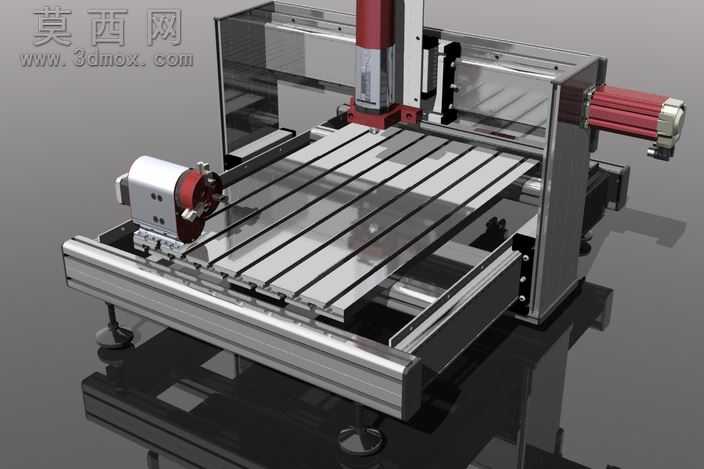

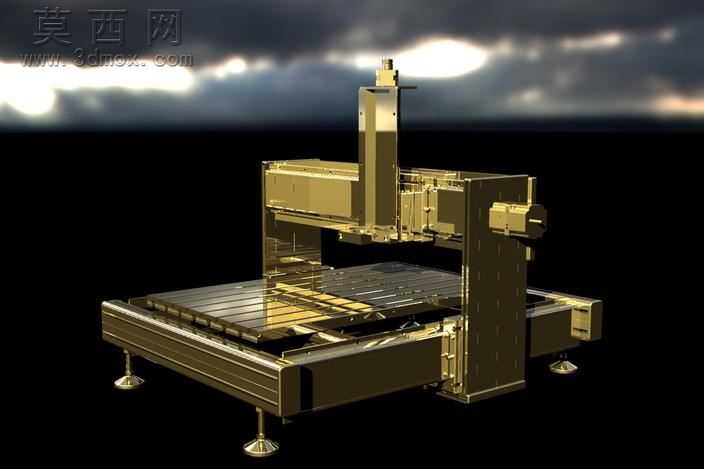

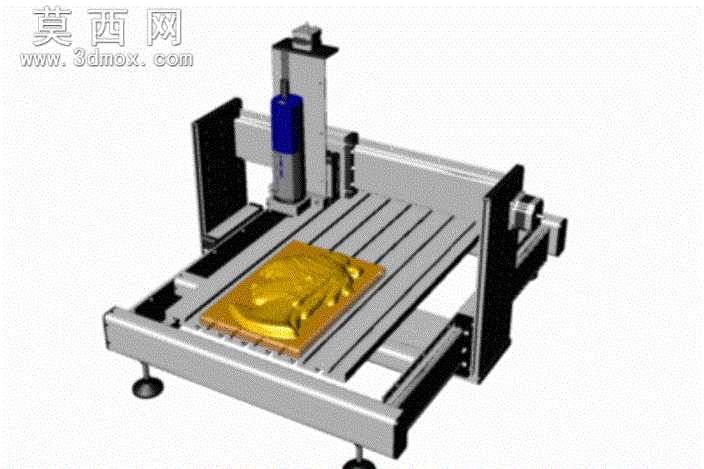

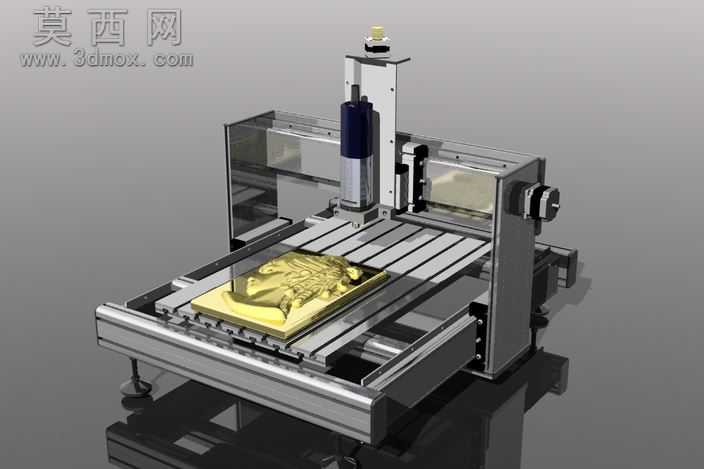

本款骨架数控雕刻机采用开放式骨架框架结构完成整体三维建模，整体设计兼顾结构刚性与轻量化需求，建模过程中对各运动轴的装配关系做了精准还原，可直观呈现设备的运动逻辑与装配细节。模型渲染阶段采用金属材质搭配工程塑料质感的表现方式，床身、龙门等金属承力部件赋予拉丝不锈钢与阳极氧化铝的材质表现，主轴外壳、拖链等部件采用哑光工程塑料材质，配合光影渲染清晰区分不同部件的材质属性，同时通过阴影与反射效果强化设备的立体感与真实感。结构设计上，设备采用定梁龙门式移动工作台布局，X轴负责工作台的前后进给，Y轴承载龙门实现左右方向的移动，Z轴搭载高速电主轴完成上下进给运动，同时在工作台一侧增设第四轴旋转轴组件，可实现圆柱类工件的回转雕刻加工，大幅拓展设备的加工适用范围。传动部分采用精密滚珠丝杠搭配线性导轨的组合设计，建模时还原了丝杠螺母座、导轨滑块、伺服电机安装座的细节结构，保证传动精度与运行平稳性的设计表达；床身底部配置可调式支撑脚杯，可用于设备安装时的水平调节，抵消地面不平整带来的安装误差。设计思路围绕小型桌面级数控加工设备的实用需求展开，骨架式框架在保证整体结构刚性的前提下，减少了不必要的实体结构占用，既降低了设备整体自重，也方便日常维护时对内部传动部件的检修操作；各轴的行程限位、电机安装位、主轴夹持结构均按照实际加工需求做了合理布局，电主轴采用高速风冷主轴设计，可适配亚克力、PCB、软金属、木材等多种材质的雕刻、铣削加工，第四轴的加入让设备可完成立体浮雕、圆柱刻字、回转体零件加工等复杂工序。模型完整还原了从床身底座、龙门架、运动滑台到主轴组件、旋转轴、电控安装位的全部结构，各部件间的装配间隙、连接孔位、紧固件位置均做了符合机械设计规范的表达，可作为小型数控雕刻机设计参考、结构教学演示、非标设备改良的三维参考素材，清晰展现了小型数控加工设备从框架搭建到功能部件集成的完整设计逻辑。
