胶合板框架台式数控雕刻机结构设计

本模型为台式数控雕刻机的完整三维结构设计，整体采用胶合板作为框架主体材料，兼顾轻量化与结构刚性，适合小型加工场景与DIY爱好者自主搭建使用。建模过程中严格遵循机械装配逻辑，对每一处连接结构、传动部件都做了精准的尺寸还原，通过三维软件的装配约束功能，完整模拟了设备各运动轴的实际运动行程与配合关系，避免出现结构干涉问题。

从结构设计来看，设备采用经典的龙门式三轴运动布局，X轴负责工作台的前后进给，Y轴负责横梁的左右移动，Z轴搭载加工主轴完成上下进给动作，各轴均采用直线导轨搭配丝杠的传动组合，保证运动过程的平稳性与加工精度。框架部分通过胶合板的层叠拼接与螺栓紧固实现刚性支撑，在受力集中的主轴安装座、导轨固定位置做了局部加厚与金属嵌件设计，弥补非金属材料的刚性不足问题；主轴部分采用高速电主轴结构，配套设计了主轴夹座与散热结构，可适配不同规格的雕刻刀具，满足木工、软金属、塑料等多种材质的雕刻、铣削加工需求。

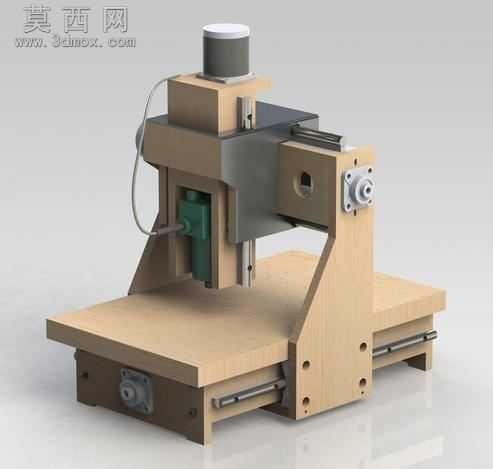

渲染阶段针对不同部件做了差异化的材质赋予，胶合板框架还原了真实木材的纹理与哑光质感，金属导轨、丝杠、紧固件赋予了拉丝金属与镀锌件的材质效果，主轴电机部分做了哑光黑金属与端盖金属光泽的区分，工作台面还原了密度板的平整质感，整体渲染效果真实还原了设备组装完成后的实际外观，能够直观呈现设备的结构布局与装配关系。

设计思路上充分考虑了个人用户的搭建可行性，所有非标准件都采用易加工的板材切割工艺制作，标准件均选用市面通用的导轨、丝杠、电机型号，降低了设备的制作成本与组装难度；同时在框架侧面预留了电气元件的安装位置，可方便后续安装步进电机驱动器、控制主板等电控部件，完整实现数控加工的自动化控制。设备底座设计了可调式支撑脚，可根据放置地面的平整度调整设备水平，保证加工过程中设备的稳定性，减少加工震动对雕刻精度的影响。
