小型数控雕刻机龙门式机架结构设计

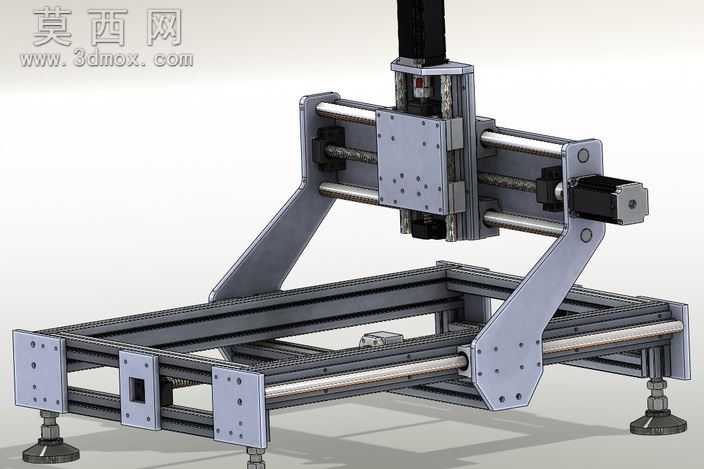

本模型为小型桌面级数控雕刻机的核心骨架结构，采用经典龙门移动式布局设计，整体通过三维建模软件完成全参数化搭建，建模过程中严格遵循机械加工装配公差要求，对每一处连接孔位、型材拼接间隙、运动副配合尺寸都做了精准定义，可直接导出工程图用于实物加工制作。模型渲染阶段采用金属哑光材质搭配工业灰配色方案，对铝型材的阳极氧化质感、直线光轴的镀铬亮面质感、支撑脚座的橡胶防滑质感都做了分层材质赋予，搭配柔和的影棚光照环境，清晰呈现出机架各部分的结构层次与装配关系。从结构设计来看，底部框架采用标准工业铝型材拼接而成，型材槽口内置滑块螺母用于安装固定各功能组件，底部四角配置可调式减震脚杯，可通过螺纹调节机架整体水平度，抵消工作台面不平整带来的加工误差；两侧三角形支撑立板采用加厚钢板铣削成型，通过螺栓与底部铝型材框架刚性连接，三角形加强结构有效提升了龙门架的整体抗扭刚度，避免高速运动过程中出现机架震颤影响加工精度。龙门横梁上平行布置两根高精度直线光轴作为Y向运动导向，搭配滚珠丝杠传动副实现滑座的精准往复移动，滑座安装板预留了主轴电机、Z向升降导轨的标准安装孔位，可适配不同功率的雕刻主轴组件；X向传动组件沿底部框架长度方向布置，与龙门架底部的滑动座连接，带动整个龙门组件实现X向进给运动，所有导轨安装面都设计了定位凸台，保证装配后导轨的平行度与直线度符合设计要求。该机架作为系列化白蚁TMT小型雕刻机的小版本迭代设计，在保证整体结构刚性的前提下优化了型材截面尺寸与支撑结构，缩小了设备整体占地面积，既适合桌面级小型加工场景使用，也可作为数控教学实训的典型机械结构案例，帮助学习者理解数控设备的运动布局、刚性设计、装配公差配合等核心机械设计要点，模型中所有标准件都采用可编辑参数化特征创建，方便使用者根据自身加工需求调整跨距、行程、安装孔位等关键尺寸，快速衍生出不同规格的雕刻机机架方案。
