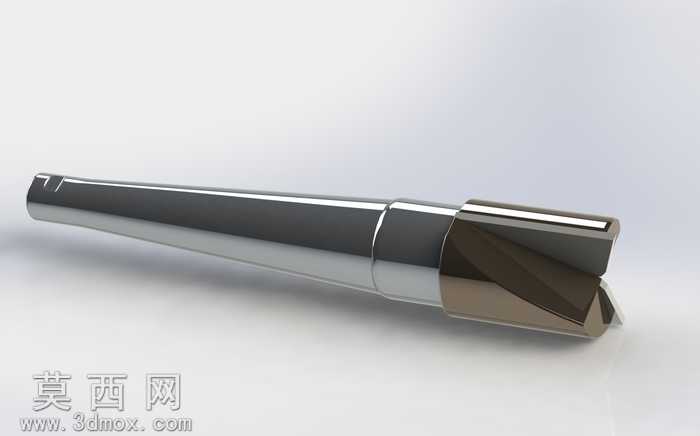

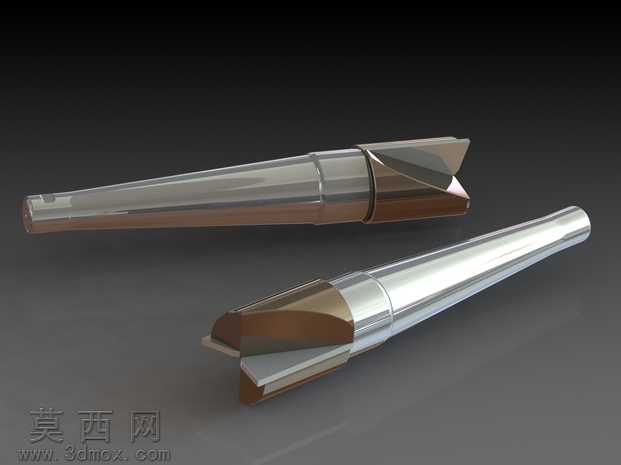

硬质合金圆柱铣削刀具三维结构设计

本作品为面向轴承套笼加工场景设计的圆柱铣削刀具三维模型，整体建模过程严格遵循机械加工刀具的实际生产尺寸规范，在主流三维建模软件中完成全参数化结构搭建，从锥柄装夹段到切削工作段的每一处尺寸都经过反复校核，确保与实际机加工使用的刀具参数完全匹配。建模阶段首先通过旋转凸台命令生成刀具的锥柄基体与刀体核心结构，精准还原莫氏锥柄的锥度参数，保证装夹定位的同轴度精度，随后通过拉伸切除、扫描切除等命令构建切削刃的排屑槽、刃口角度、后角与前角结构，每一处刃口的几何参数都参考硬质合金铣刀的行业设计标准，确保切削作业时的排屑顺畅性与刃口强度。材质渲染阶段针对刀具不同部位的材质特性做了精细化区分，锥柄与刀体的钢制部分采用高抛光金属材质，调整反射率与粗糙度参数还原高速钢基材经精磨后的金属光泽，切削刃部分的硬质合金材质单独设置材质参数，突出硬质合金高硬度、低粗糙度的材质特性，刃口与刀体衔接的部位做了细微的倒角过渡处理，还原实际刀具生产过程中的刃口钝化工艺细节，同时在场景中添加柔和的环境光与定向补光，通过光影效果突出刀具的圆柱度、刃口直线度等形位公差特征，让模型整体视觉效果贴近真实工业产品的展示质感。结构设计上充分考虑轴承套笼加工的实际工况，刀具整体采用锥柄定位结构，确保装夹时的刚性与同轴度，切削段采用双直刃结构设计，针对黄铜材质的轴承保持架加工场景优化了刃口角度，既保证切削过程中对黄铜材质的锋利度，避免粘刀问题，又兼顾刃口的抗冲击强度，适配轴承套笼加工时的断续切削工况，排屑槽的螺旋角度与槽深经过针对性设计，能够在切削黄铜时顺利排出细碎切屑，避免切屑堆积刮伤已加工表面。设计思路围绕轴承零件加工的实际需求展开，摒弃通用铣刀的冗余结构，针对轴承套笼的加工余量、切削参数做了结构优化，让刀具在加工对应零件时能够获得更好的表面加工质量与更长的刀具使用寿命，整体模型的结构细节完整覆盖了刀具的装夹段、过渡段、切削工作段，每一处结构都有对应的实际加工功能支撑，没有冗余的装饰性结构，完全符合工业刀具的设计逻辑。
