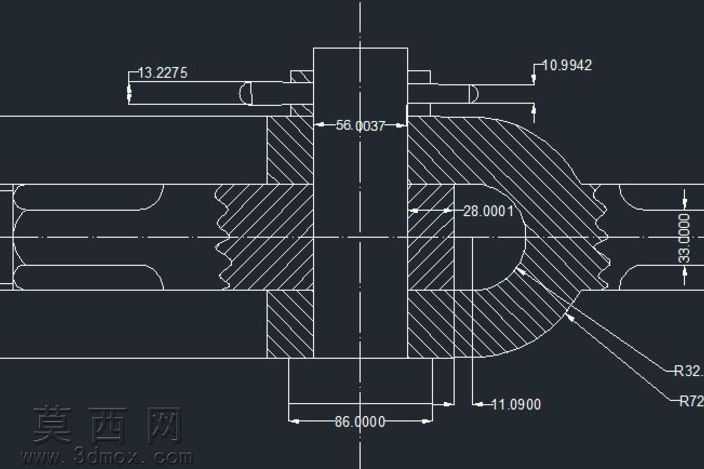

本作品为汽车转向系统核心连接部件转向节联合的二维工程设计图纸,采用全剖视的表达方法清晰呈现部件的内部装配结构与各零件的配合关系,完整覆盖转向节与相邻连接构件的装配逻辑。图纸绘制过程严格遵循机械制图国家标准,对各配合面、安装位、轮廓特征进行了精准的尺寸标注,涵盖轴向定位尺寸、径向配合尺寸、圆弧特征半径、安装孔位间距等全维度加工参数,所有尺寸公差标注符合汽车零部件加工的精度要求,可直接作为生产加工、三维建模逆向还原的核心参考依据。从结构设计来看,该转向节联合采用中间销轴贯穿的连接形式,主体构件设置有带内齿纹的配合接触面,可有效提升连接紧固性,避免车辆行驶过程中出现连接松旷的问题;端部的圆弧过渡结构可有效分散转向过程中传递的载荷,降低应力集中风险,提升部件的抗疲劳性能与使用寿命。图纸中清晰呈现了各零件的剖面填充样式,可直观区分不同材质的构件,销轴类零件采用实心结构设计保障连接强度,主体壳体类零件采用中空结构实现轻量化设计目标,在满足结构强度要求的前提下尽可能降低部件自重,契合汽车零部件轻量化的设计趋势。在设计思路上,该结构充分考虑转向系统的实际工况需求,各配合尺寸的设定兼顾了装配便利性与连接可靠性,安装基准面的定位尺寸经过反复校核,可保障部件装车后与转向拉杆、轮毂等周边构件的匹配精度,避免出现运动干涉问题。图纸中对关键配合面的尺寸精度进行了严格管控,可保障部件装配后的转动灵活性与连接刚性,满足车辆转向过程中载荷传递、角度调整的功能需求,为转向系统的平稳运行提供可靠的结构支撑。
