可调式划线地规钳工划线工具结构

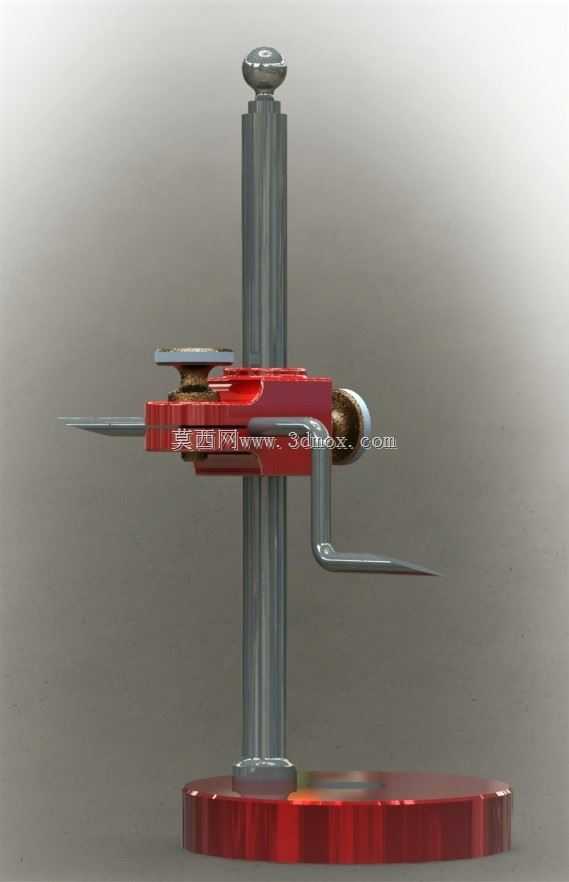

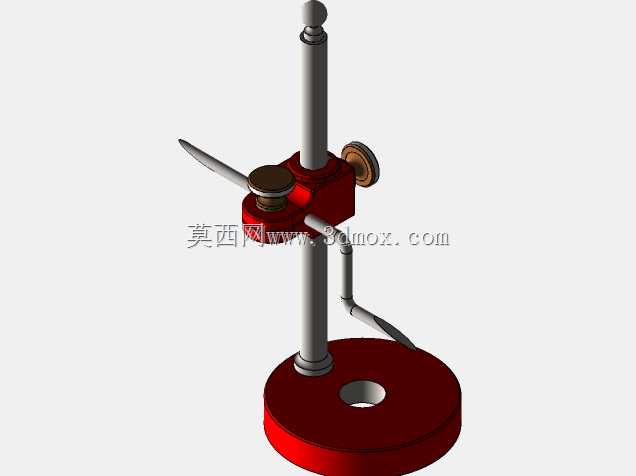

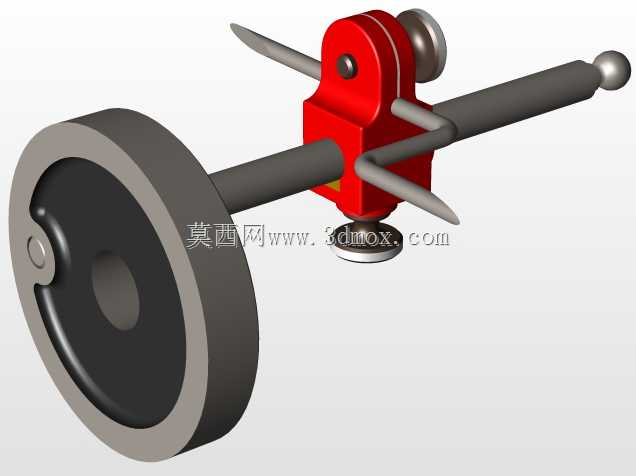

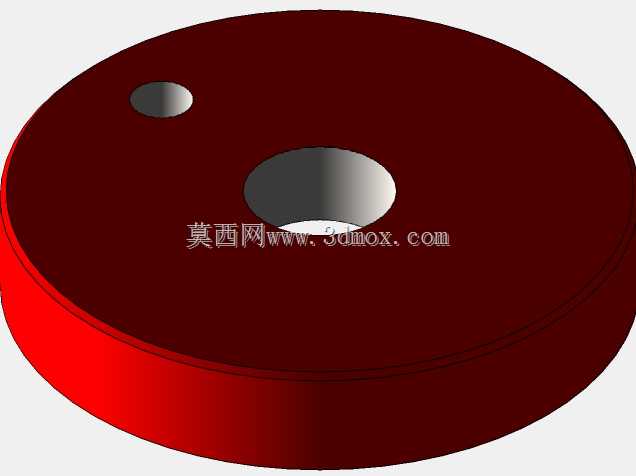

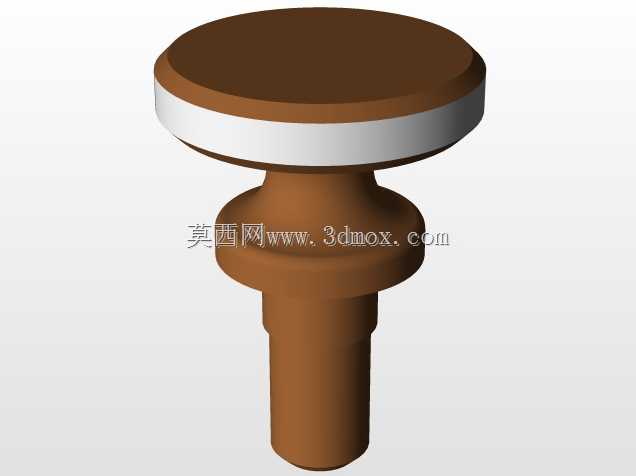

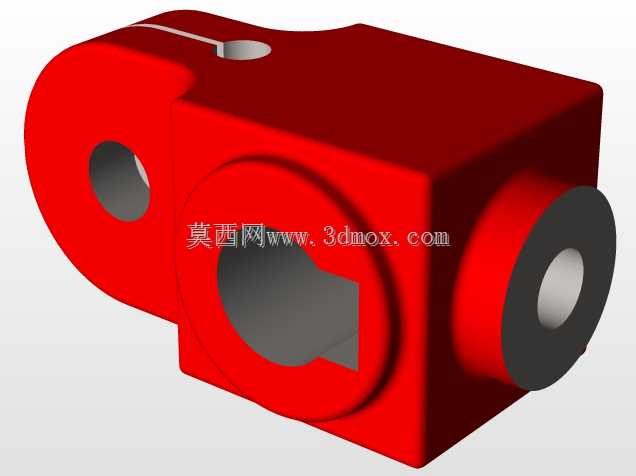

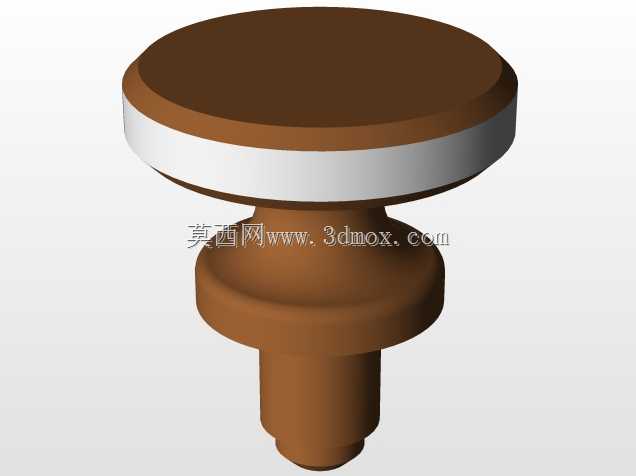

在重型机械加工、大型钣金下料、钢结构件预制的现场作业场景中，大尺寸圆弧、等分圆周、长距离直线标记的划线需求一直是普通小型划规无法覆盖的工况，这类作业往往要求划线工具能稳定适配垂直立柱的安装基准，同时具备足够的划针伸出调节余量，保证在不同厚度的工件表面都能划出清晰连续的标记线。这款可调式划线地规的结构设计，完全围绕车间现场大尺寸划线的实际痛点展开，主体采用立式镀铬导柱作为滑动支撑基准，导柱底部设置带磁吸或配重的圆形底座，可直接吸附在经打磨处理的钢制工件表面，或是放置在平整的划线平台上，无需额外夹持就能保证作业过程中基准点不发生偏移，底座的接触端面做了精磨处理，平面度控制在0.02mm以内，避免放置时出现倾斜导致划线半径出现累积误差。滑动座部分采用红色氧化处理的钢制滑块，与导柱配合的内孔做了研磨处理，滑动阻尼适中，既可以沿导柱轴向快速调整高度，也能通过侧面的锁紧旋钮快速固定位置，适配不同高度的工件划线需求，滑块上集成了两个垂直布置的划针装夹孔，分别对应水平方向与垂直方向的划线作业，划针采用高速钢材质磨制，尖端角度控制在15到20度之间，既保证足够的锋利度能在钢材、铝板、木材等不同材质表面留下清晰标记，也具备足够的耐磨性，长时间使用不会出现尖端磨钝导致的划线粗细不均问题。其中一侧的划针装夹座带微调结构，可通过侧面的微调旋钮实现0.1mm级别的半径微调，在划制精密配合的圆弧轮廓时，不需要反复挪动整体底座就能完成尺寸校准，另一侧延伸出的弯形划针专门针对深腔、台阶面的划线场景设计，可绕过工件的凸起结构完成隐蔽位置的标记作业。从安装边界来看，这款地规的导柱有效滑动行程覆盖了常规车间划线作业的高度需求，划针的最大伸出半径可满足三米以内大直径圆弧的划线作业，整体结构没有多余的复杂传动部件，日常维护只需要定期给导柱表面涂抹少量润滑脂，清理划针尖端残留的铁屑即可，非常适合生产现场的粗放使用环境。在实际使用过程中，作业人员只需要先将底座固定在待划圆弧的圆心位置，松开滑块锁紧装置调整到对应工件的高度，再调整划针的伸出长度对准所需的半径尺寸，锁紧所有紧固旋钮后，绕导柱转动滑块就能完成整圆或圆弧的划线作业，相比传统需要两人配合的钢卷尺加划针的作业方式，单人即可完成操作，划线精度能控制在0.5mm以内，完全满足铆焊、下料工序的精度要求，同时滑块上还预留了可加装划线游标的安装位，有更高精度需求的场景下可以加装数显游标模块，直接读取当前的划线半径数值，省去反复测量核对尺寸的步骤。
