机加工用精密机床虎钳底座结构设计

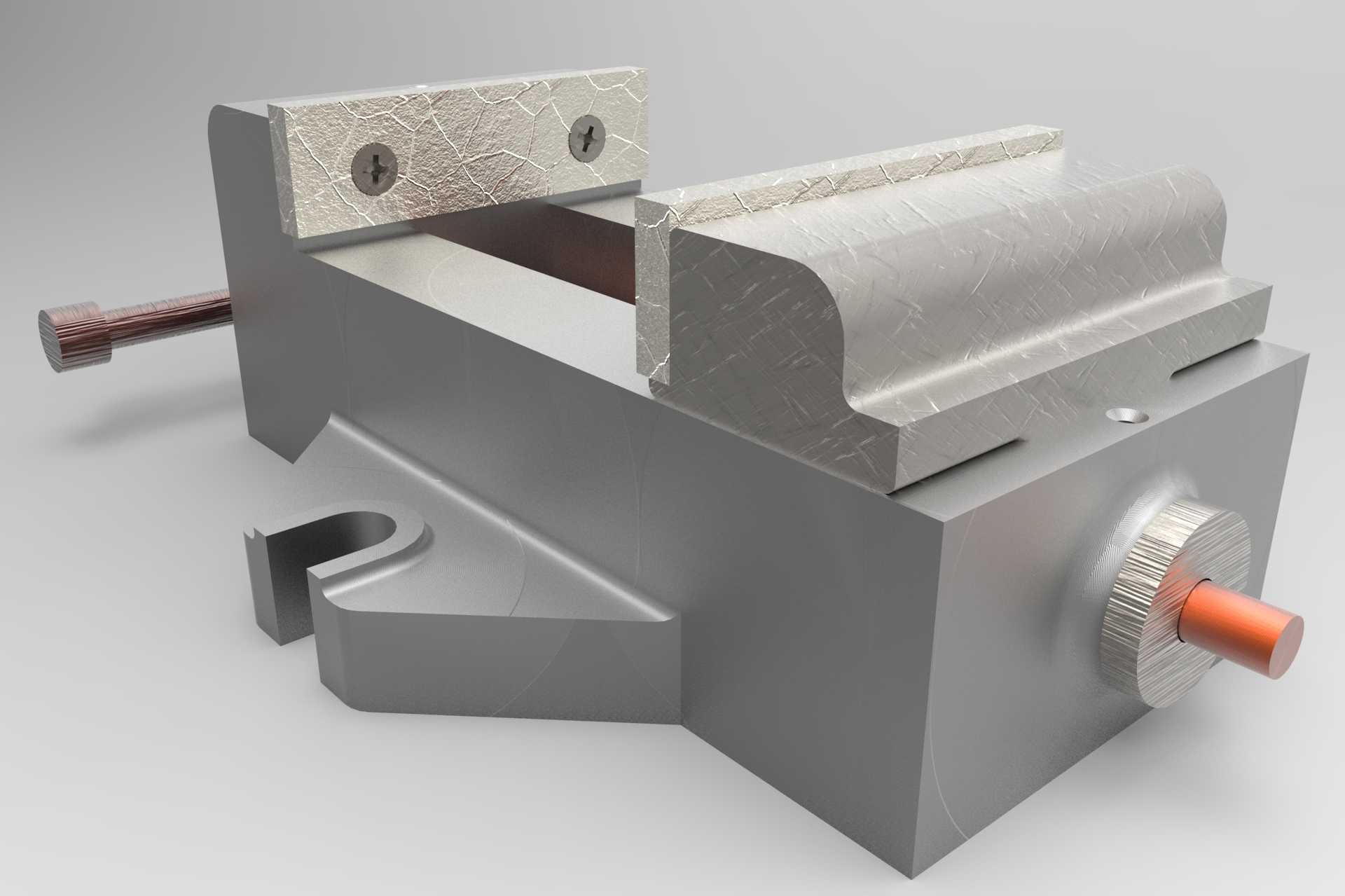

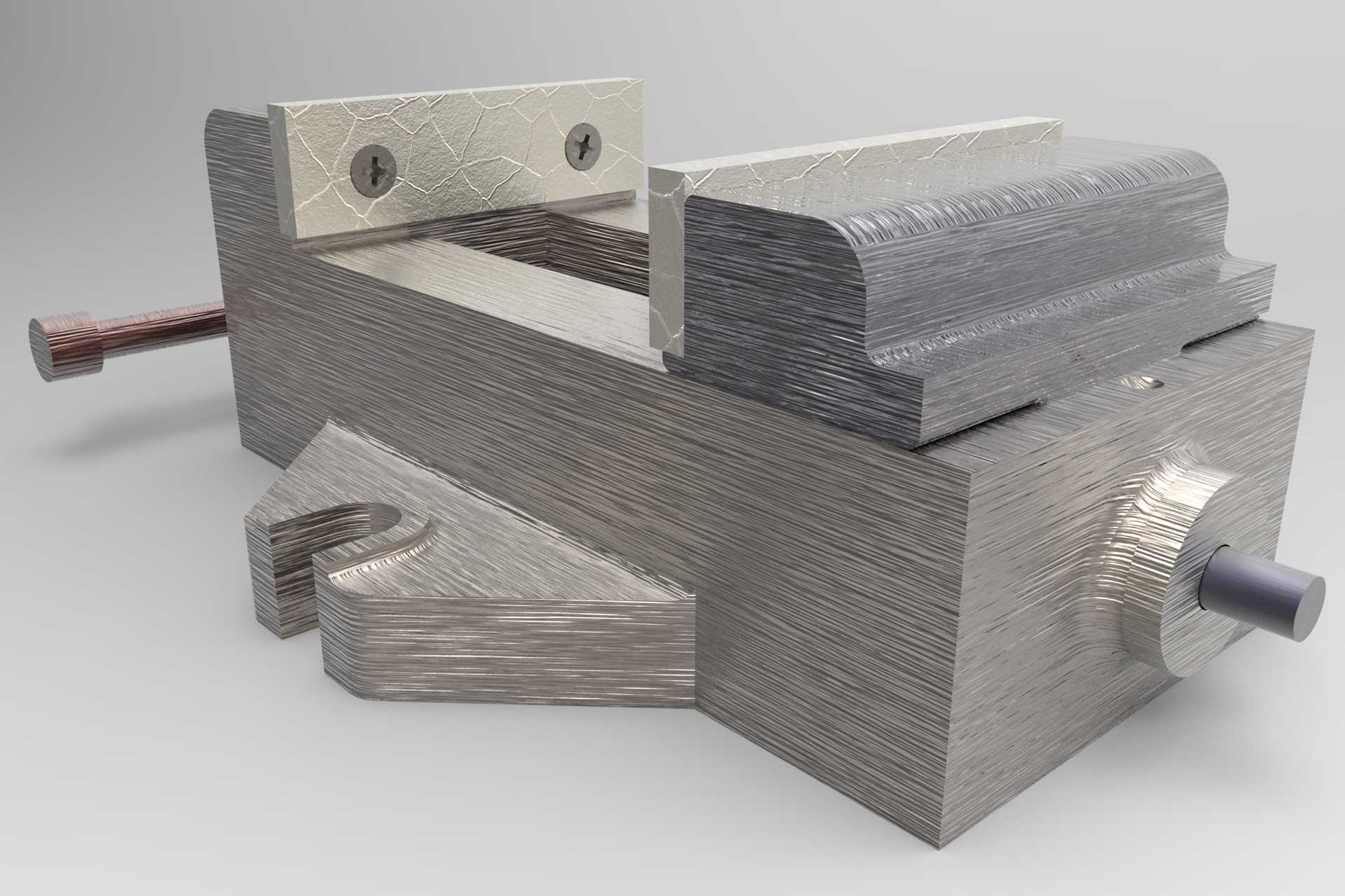

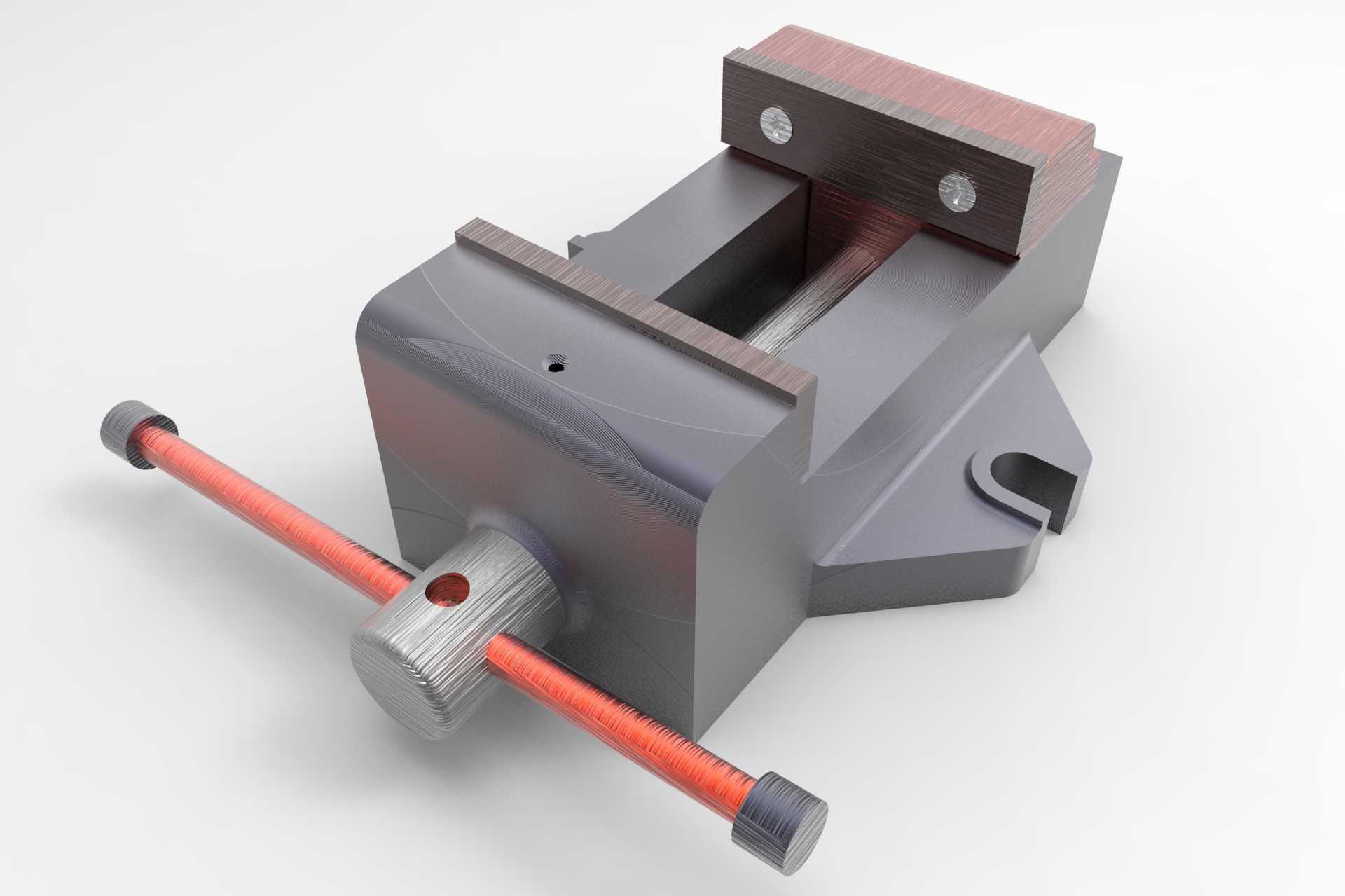

在常规铣削、钻削、磨削等机加工工序里，机床虎钳是工作台面最常用的通用装夹载体，这款底座总成作为虎钳的核心承载基体，直接决定了装夹刚性、重复定位精度以及长期使用的结构稳定性，是整套虎钳功能实现的基础结构。从实际应用场景来看，这类虎钳底座适配绝大多数立式铣床、台式钻床、平面磨床的标准T型槽工作台，也可用于钳工划线、零件修配工位的工件固定，覆盖单件小批量加工、工装调试、教学实训等多类作业场景，不需要额外定制转接板即可完成快速安装。从功能特性上看，底座集成了固定钳身导向槽、丝杠安装腔、工作台定位卡口三个核心功能区域：导向槽采用燕尾式矩形导轨结构，和活动钳身的配合面预留了合理的间隙调整余量，长期使用磨损后可通过镶条调整配合精度，避免活动钳身窜动影响装夹同轴度；丝杠安装腔为半开放结构，既可以对传动丝杠形成防护，减少切屑、切削液进入螺纹副造成的磨损，也方便日常维护时清理淤积的切屑、加注润滑脂；底座两侧的定位卡口为标准机床T型槽适配尺寸，可配合T型螺栓快速完成虎钳在工作台面的锁紧，卡口的定位面和钳口垂直面做了形位公差约束，保证虎钳安装后钳口和机床进给方向的平行度符合装夹精度要求。设计思路上，这款底座采用整体式铸铁结构构型，壁厚按照最大夹紧力下的变形量控制在0.02mm以内做了等强度优化，在应力集中的丝杠承力端、固定钳身连接位置做了局部加厚和圆角过渡，避免长期受交变夹紧力出现应力开裂；底座底部做了网格状减重槽，在不降低整体刚性的前提下减少铸件材料用量，同时减重槽的空腔可以收纳少量渗漏的切削液，避免加工过程中积液在底座和工作台面之间形成滑移层。外形尺寸与安装边界方面，底座整体宽度适配125mm规格钳口的虎钳总成，总长度满足最大150mm开口行程的活动钳身移动需求，底座总高度控制在120mm以内，不会因为装夹高度过高导致刀具悬伸量超出合理范围；安装卡口的中心距和常见的132mm、160mm两种工作台T型槽间距适配，安装时不需要额外加工转接孔位，固定钳身的钳口安装面预留了标准沉孔，可更换软钳口、硬钳口、V型钳口等不同类型的钳口配件，满足方形零件、轴类零件、异形零件的不同装夹需求。日常使用中，底座的导向面需要定期做防锈处理，每次加工完成后及时清理导向槽内的切屑，避免硬质切屑卡入配合面造成导轨拉伤，影响活动钳身的移动顺畅度和装夹精度。
