机床操作带握杆金属手轮结构设计

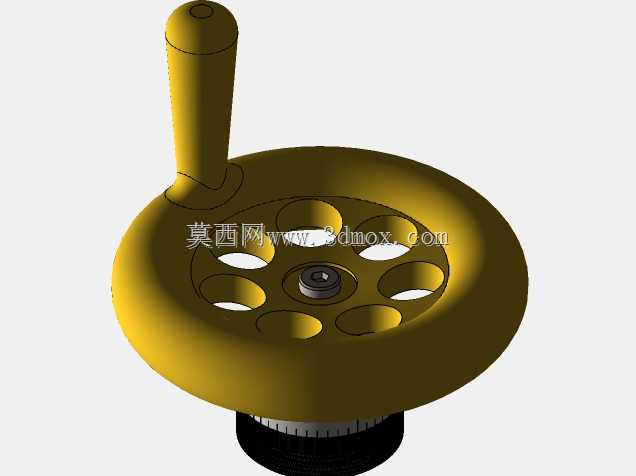

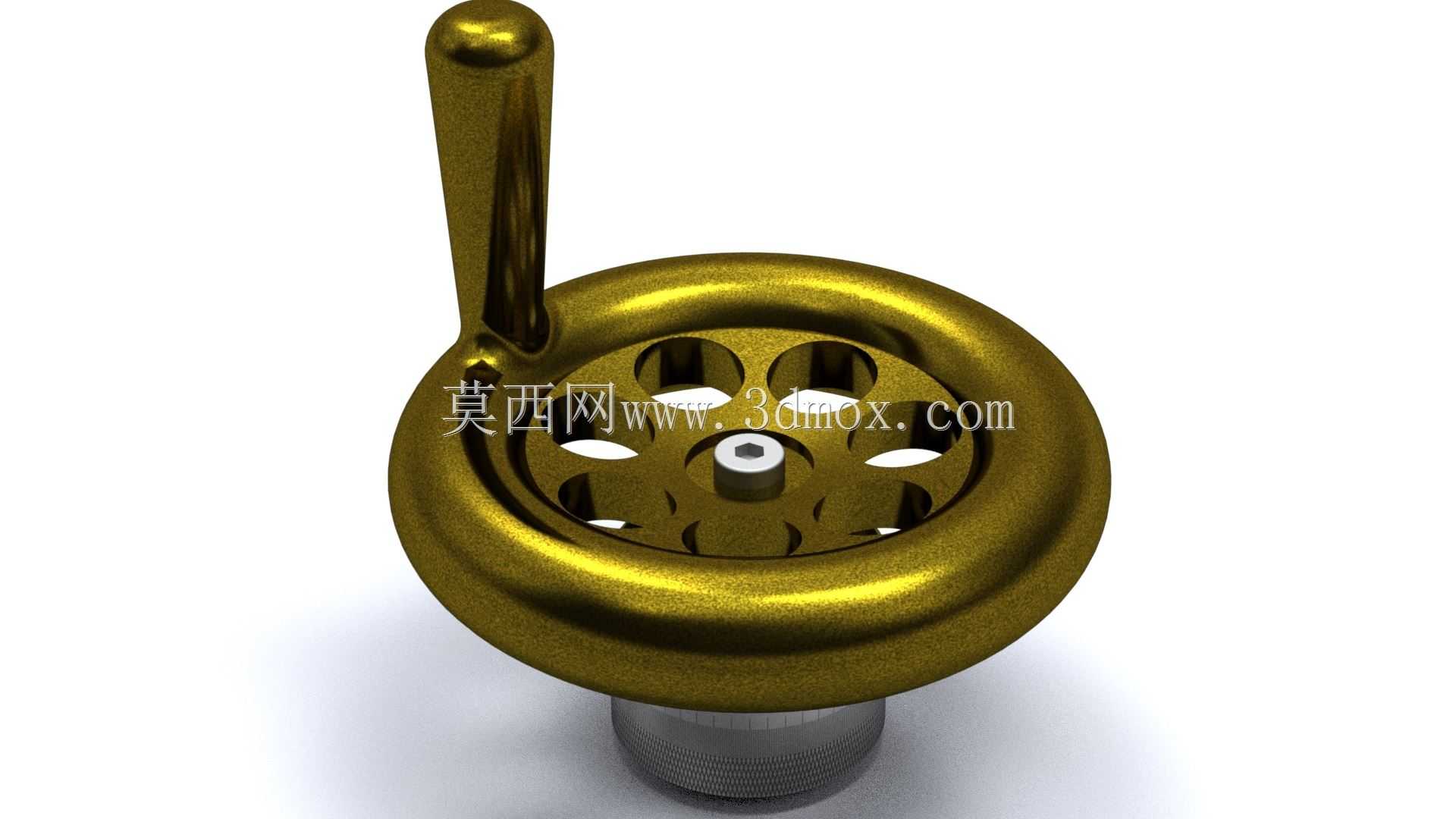

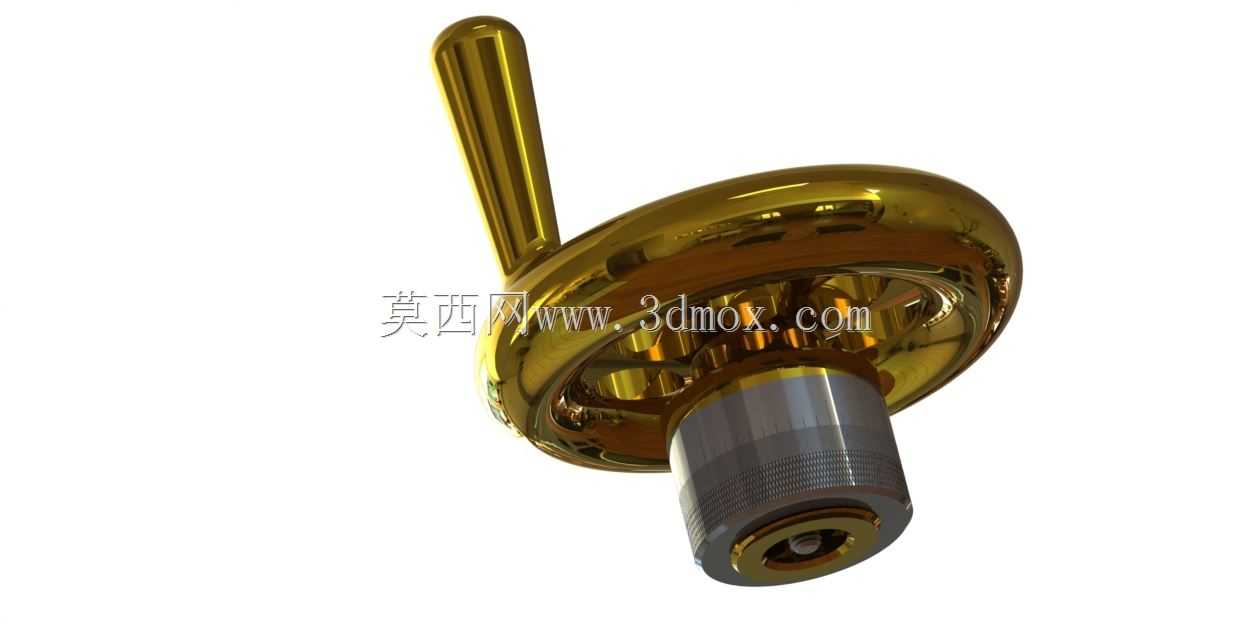

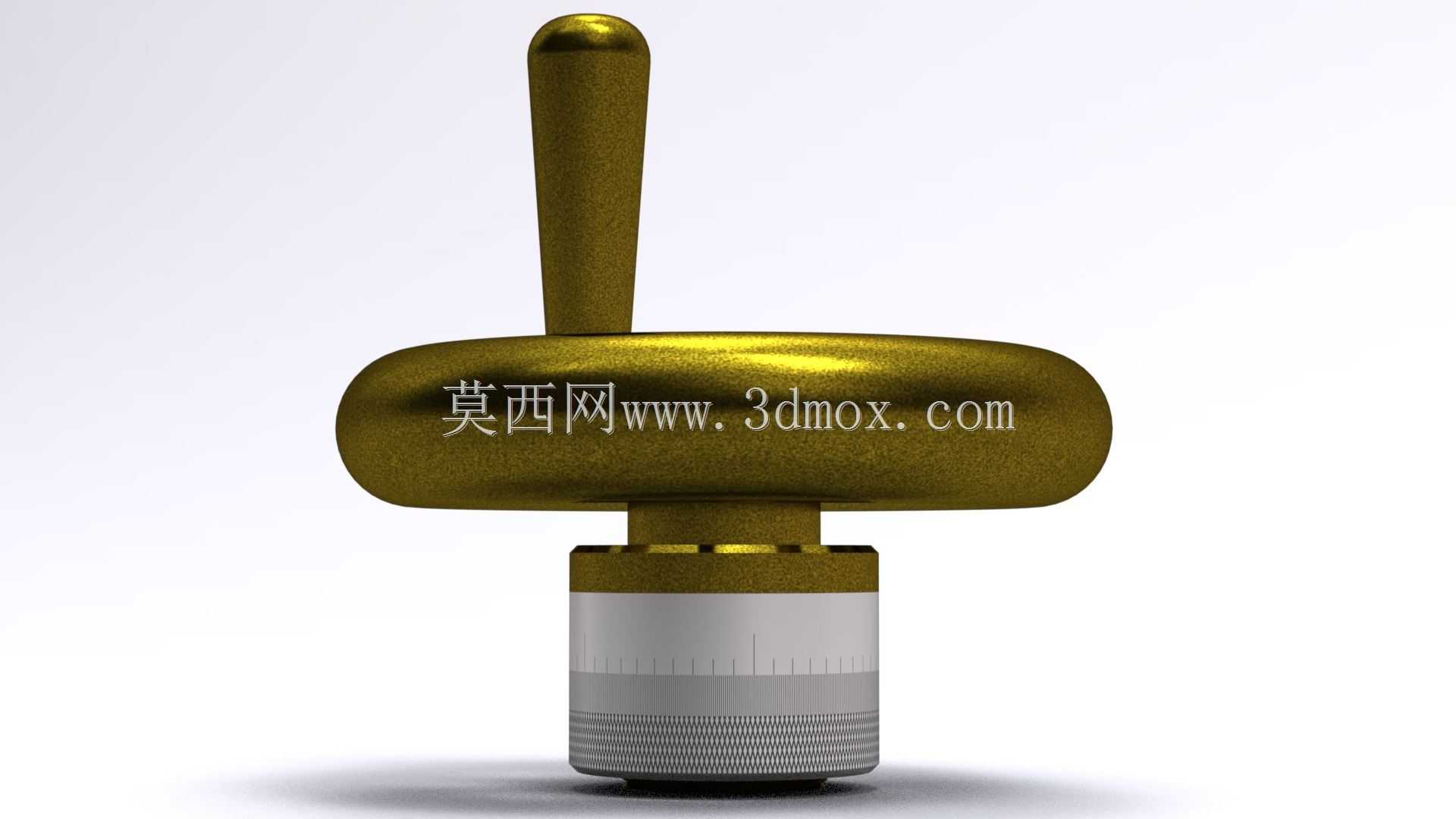

这类带侧置拨柄的手轮，多应用在普通车床、铣床、磨床等通用机床的进给轴手动调节场景，也会配套在印刷设备、包装机械的手动微调工位，作为人工介入设备位移调节的直接操作接口，承担着小行程精准对位、手动退刀、初始位置校准的核心功能。和常规无握柄的圆盘手轮不同，侧置的立式拨柄可以让操作人员在快速转动手轮时无需整手握持轮缘，单指勾住拨柄就能实现大行程快速转动，在需要微调进给量时，再握持轮缘做小角度转动，兼顾快速位移与精准调节的双重操作需求。轮体采用环形中空辐条式设计，并非单纯为了减重，中空的辐条间隙可以让操作人员在转动时清晰观察手轮后方的刻度盘读数，避免轮体遮挡刻度线造成调节误差，同时环形轮缘做了圆弧过渡处理，握持时不会硌手，长时间操作也不易产生疲劳。中心的安装孔采用标准圆柱配合结构，底部带外螺纹连接段，可以直接和设备的进给丝杆轴端配合，通过中心的锁紧螺钉实现周向固定，安装时不需要额外加工转接法兰，只要轴端尺寸匹配就能直接装配，适配多数通用机床的丝杆轴端安装尺寸。设计时特意将拨柄设置在轮缘的切线方向位置，拨柄的高度高于轮体上表面，转动时拨柄的运动轨迹不会和设备的防护罩、操作面板产生干涉，轮体下方的连接段长度经过匹配，安装后轮体和设备面板之间预留足够的转动间隙，不会出现摩擦卡滞的情况。轮体表面做了金属质感的防滑处理，即使手上沾有少量切削液或润滑油，握持轮缘时也不会打滑，拨柄顶端做了圆头过渡，快速转动时不会划伤操作人员手掌。这类手轮的转动阻尼适中，既不会因为太松导致调节后位置偏移，也不会因为太紧造成操作费力，在设备断电或者伺服系统脱开的状态下，操作人员可以通过它直接驱动丝杆移动，完成工件装夹对位、刀具初始位置设置等操作，是设备手动操作环节不可或缺的操作部件。
