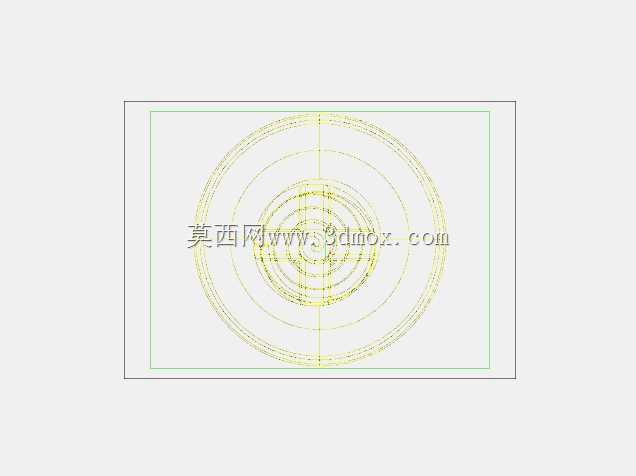

盘头十字槽自攻螺钉三维结构设计

这款盘头十字槽自攻螺钉的三维结构，在做消费电子外壳装配、小型家电壳体固定、薄板金属件与塑料件的连接场景里适配度很高，不需要预先攻制内螺纹，直接通过自身的螺纹牙型在被连接件上挤压成型啮合螺纹，能有效减少装配工序里的攻丝步骤，提升小型装配线的作业效率。从结构设计逻辑来看，头部采用盘头构型，相比沉头螺钉不需要在被连接件表面锪沉孔，对薄板件的表面强度破坏更小，头部承载面的接触面积更大，锁紧时的压强分布更均匀，能降低塑料件、薄铝板这类低强度被连接件的压溃风险。十字槽的驱动构型适配通用十字螺丝刀，也能适配电动螺丝刀的批头，在自动化锁付工位上的批头对位容错率比一字槽更高，不容易出现滑头、偏位的问题，适合小规格紧固件的高速装配场景。螺纹部分采用自攻牙型设计，牙距比普通机螺钉更大，牙山角度经过优化，攻入塑料件时能减少材料切削产生的碎屑，避免碎屑残留在装配结构内部影响电子元器件的绝缘性能；攻入0.5mm到2mm厚度的冷轧钢板时，挤压形成的内螺纹啮合圈数能保证3圈以上的有效啮合，满足常规小型结构的连接强度要求，不会出现滑牙、脱出的问题。从安装边界来看，盘头的头部外径比螺纹大径大出约1.8倍，设计安装孔时，光孔直径需要匹配螺纹中径尺寸，塑料件安装光孔直径比螺纹大径小0.2-0.3mm，金属薄板件的光孔直径比螺纹大径小0.1-0.2mm，能保证攻入后螺纹牙型充分啮合，同时不会因为光孔过小导致攻入扭矩过大造成螺钉断裂。螺钉的尖端采用缩径导向结构，攻入初始阶段不需要额外施加过大的轴向压力就能顺利导入预制光孔，降低手工装配时的对位难度，也能减少自动化锁付时的批头轴向压力参数设置复杂度。在做整机结构的装配干涉检查时，盘头头部的高度需要预留足够的避让空间，头部顶面不能和周边的结构件、外观面产生干涉，同时要保证驱动批头有足够的操作空间，避免锁付时批头刮伤周边外观面。这款螺钉的结构设计充分考虑了不同材质被连接件的装配特性，在小型机电产品、智能家居外壳、户外灯具壳体这类需要频繁拆装或者一次性紧固的场景里，都能稳定发挥连接作用，建模时还原了螺纹牙型的真实轮廓、头部的十字槽深度以及尖端的导向锥度，能直接用于装配干涉检查、锁付工艺模拟以及结构强度校核的相关工作。
