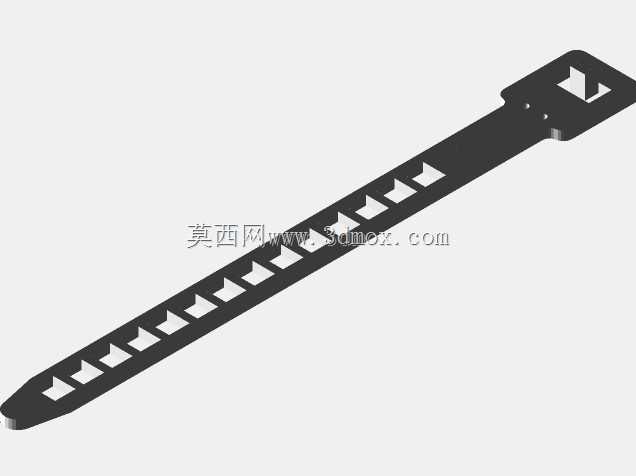

TPU软质自锁式可打印电缆扎带结构

日常做设备布线、机柜理线、3D打印设备走线整理的时候，经常会遇到普通尼龙扎带硬度过高、低温环境下脆断，或者临时需要特定长度扎带找不到现货的情况，这款软质扎带的设计刚好能覆盖这类场景的使用需求。从功能特性上看，这款扎带采用TPU软质材料设计，本身具备良好的韧性与弯折恢复能力，不会像硬质尼龙扎带那样在捆扎细径线缆、表面带绝缘护套的弱电线缆时，因为束紧力过大压伤线皮，也不会在反复弯折的走线场景下出现根部断裂的问题。头部的自锁结构采用一体式楔形卡扣设计，带身的连续梯形止退齿和卡扣内的卡舌配合，穿入后只能单向收紧，不会出现松脱滑牙的情况，不需要额外的锁扣配件，单手就能完成束紧操作，适合狭小机柜空间内的单手作业。设计思路上没有采用传统扎带的硬质薄壁结构，而是把带身做了等厚的梯形齿排布，齿根位置做了小圆角过渡，避免应力集中，在反复弯折的时候不会从齿根位置开裂；头部的穿带孔做了导入倒角，哪怕是带身剪切成非标准长度，也能顺利穿入孔位完成锁紧，不会出现毛边卡滞的问题。安装边界方面，这款扎带的头部宽度控制在常规扎带的通用尺寸范围内，能适配市面上标准的扎带枪束紧作业，带身厚度适配常见的扎带固定座卡槽尺寸，不需要额外更换配套的固定座就能直接替换现有硬质扎带使用；捆扎范围覆盖从小直径的信号线束到大直径的动力电缆束，软质的带身能完全贴合线束外轮廓，不会出现硬扎带捆扎后线束表面有压痕、捆扎不圆整的问题。在户外临时布线、3D打印设备运动部件走线、机器人管线包捆扎这类需要扎带具备一定弯折韧性的场景下，这款软质扎带的适配性远优于普通硬质尼龙扎带，不会因为设备运行时的管线反复拉扯摆动出现扎带断裂、线束松脱的问题。建模的时候特意把自锁卡舌的角度做了优化，既保证束紧后的止退力足够，又不会因为卡舌角度过陡导致穿带时阻力过大，带身的齿距做了等距排布，不管束紧到哪个位置都能保证卡舌和齿面完全贴合，不会出现半齿啮合导致的锁止力不足问题。
