小型钢管竞速卡丁车底盘结构设计

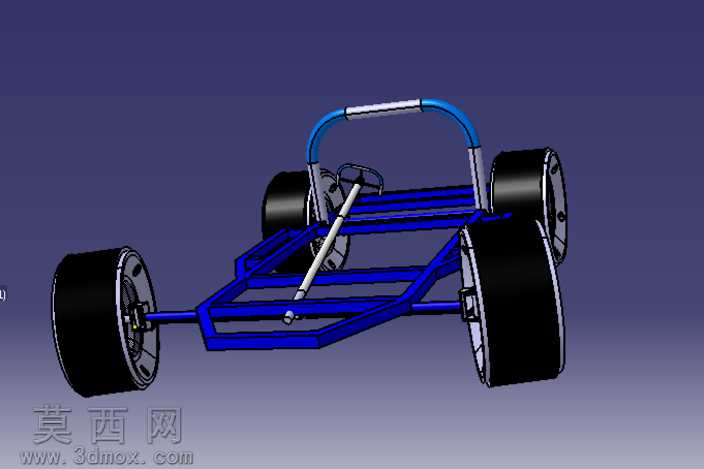

本作品为小型竞速卡丁车底盘三维建模成果，建模阶段以轻量化钢管桁架结构为核心设计思路，在三维建模环境中先完成车架主轮廓的空间线框搭建，精准定位前后轮安装基点、转向机构固定位、防滚架安装点的空间坐标，再通过管材特征生成命令，将线框转化为等直径圆管的实体车架结构，所有管材衔接处做了贴合式的衔接处理，还原真实焊接装配的贴合状态，避免结构干涉。模型完整还原了卡丁车底盘的核心功能结构：前部设置了转向传动杆系，通过转向柱连接方向盘安装位与前轮转向节，建模时严格按照阿克曼转向几何设定传动杆的长度与铰接点位置，保证转向动作的运动逻辑符合真实车辆的转向特性；四个车轮分别装配在前后轮轴端，轮组部分还原了轮毂与轮胎的分层结构，轮胎采用哑光橡胶质感材质，轮毂做了金属亮面材质区分，清晰展现轮组与车架的连接关系；车架后部预留了动力单元安装空间，前部设置了驾驶位的脚部操作区域，上部的U型防滚架与主车架做了一体化刚性连接，提升整车翻滚防护的结构强度。材质渲染阶段，主车架钢管采用高饱和度的亮蓝色金属漆材质，调整材质的反光度与粗糙度参数，还原钢管表面光滑的烤漆质感；转向传动杆采用亮银色金属材质，区分于车架的蓝色涂装，突出传动部件的结构位置；轮胎采用深黑色哑光橡胶材质，适当降低反光度模拟橡胶的磨砂质感，轮毂采用银灰色金属材质，与轮胎形成鲜明的视觉层次；防滚架顶部的握把部分做了防滑纹理的材质处理，还原真实部件的防滑设计。整个建模过程严格遵循卡丁车底盘的实际装配逻辑，所有活动铰接部位都预留了合理的装配间隙，既保证三维模型的结构可视化效果，也能清晰展现各部件之间的装配关系与运动逻辑，完整呈现小型卡丁车底盘从车架主体到行走、转向系统的整体结构布局，兼顾了结构设计的合理性与三维展示的直观性。
