带齿纹夹持式异形连接嘴结构设计

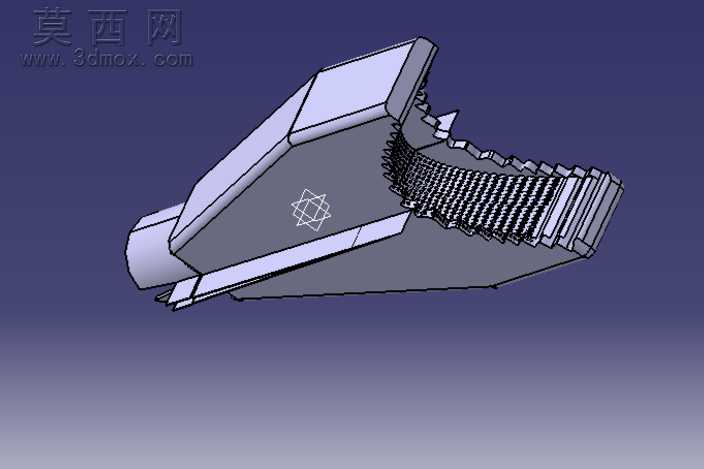

本作品为异形夹持式连接嘴三维结构模型，采用CATIA软件完成全参数化建模，建模过程遵循机械零件设计的精度规范，对各部分结构的尺寸公差、装配间隙做了符合行业标准的预设。模型整体采用异形变径壳体结构，主体部分为渐变式多面体轮廓，从端部的方形接口段逐步过渡到带齿纹的圆柱连接段，过渡区域采用顺滑的曲面拼接，避免应力集中的结构缺陷。模型表面设置有标识性的几何纹理，采用实体凸台特征建模，与主体结构实现布尔合并，无破面、重叠面等建模问题。核心功能结构为端部的多道环形齿纹，齿纹采用梯形截面设计，齿距均匀，齿高一致，建模时通过螺旋线引导扫掠切除特征生成，保证每一圈齿纹的同轴度与轮廓精度，该结构可在装配后增大与对接管件的接触摩擦力，提升连接后的密封性能与防脱能力。夹持端设置有对称的侧翼凸台结构，凸台边缘做了倒角处理，既可以作为安装时的夹持受力位，也能提升零件整体的结构强度，避免安装受力时出现壳体开裂问题。模型内部为贯通式流道结构，流道内壁做了顺滑过渡处理，无直角转折区域，可减少介质流经时的阻力损失。建模过程中对所有棱边都做了合理的圆角或倒角处理，还原了实际机加工零件的工艺特征，没有尖锐的危险棱角。材质预设为高强度工程塑料或锌合金材质，渲染时赋予模型哑光金属质感，对齿纹区域做了细微的纹理强化，清晰展示齿部的啮合结构。整体设计兼顾了连接强度、安装便利性与流体输送性能，结构紧凑，可用于气动管路、小型流体输送设备的终端连接场景，模型的所有特征均为可编辑参数，可根据实际使用需求调整尺寸规格，适配不同管径的对接需求。
