双球形轮概念载人代步装置设计

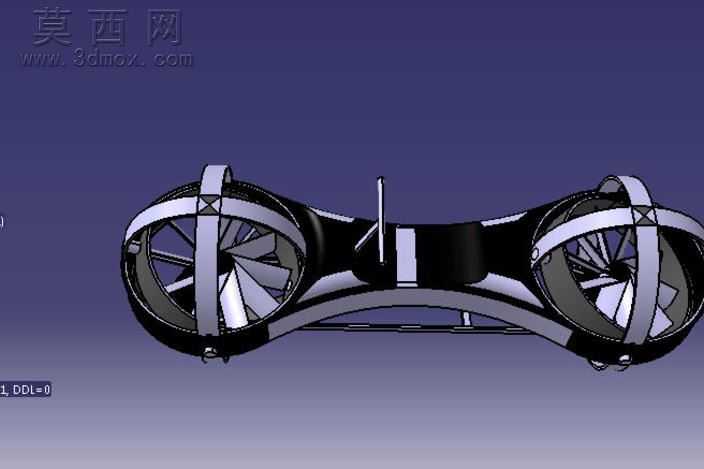

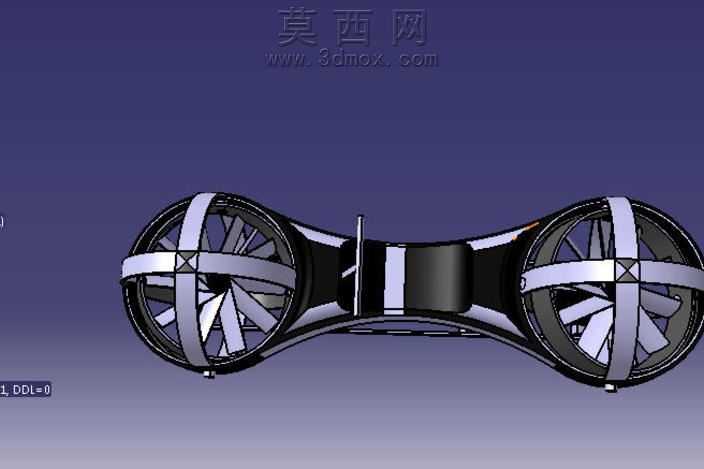

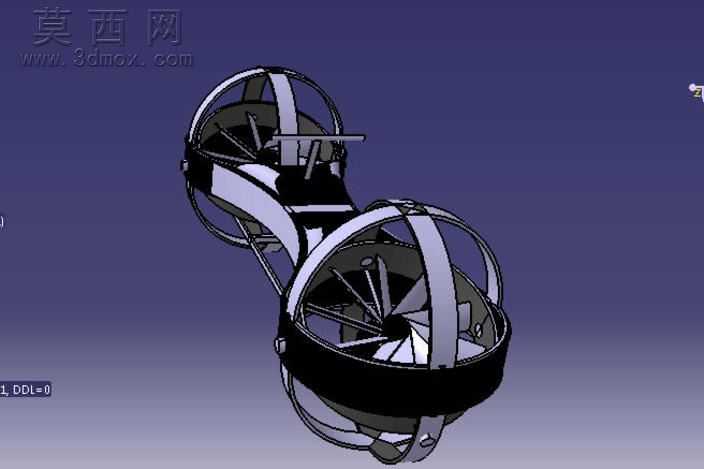

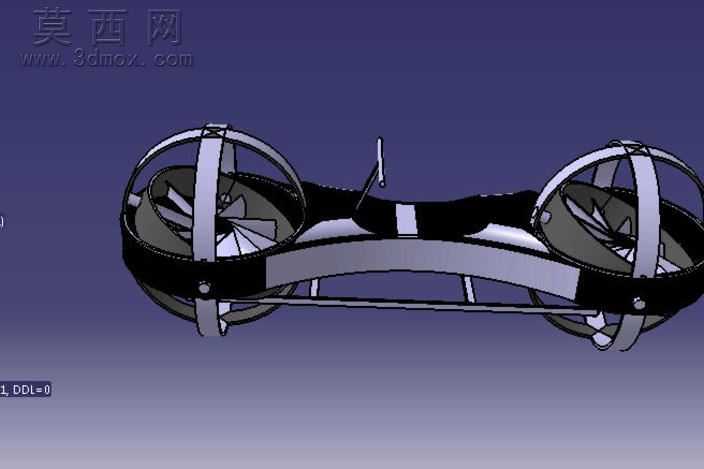

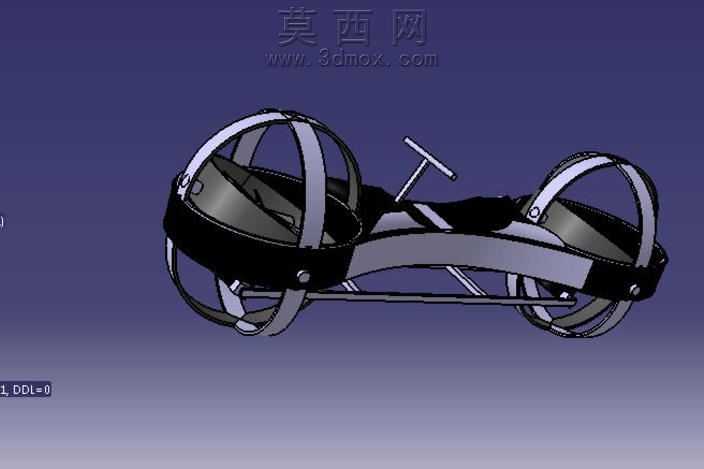

本作品为概念型双球形轮载人代步装置，采用CATIA软件完成全参数化三维建模，整体建模过程遵循自顶向下的设计逻辑，先搭建整体骨架线确定前后球形轮的轴距、轮体直径以及中部承载舱的空间尺寸，再逐步拆分各个零部件完成细节建模。模型渲染阶段采用哑光金属与磨砂工程塑料搭配的材质方案，球形轮外部的防护笼架赋予银灰色哑光金属材质，模拟铝合金轻量化构件的质感，轮体内部的支撑辐条、传动结构采用深灰黑色金属材质，突出结构的机械感，中部连接承载舱采用半哑光黑的工程塑料材质，区分不同功能部件的视觉层次，背景选用渐变深紫色调，突出装置本身的结构轮廓，渲染时开启环境光遮蔽效果，让部件衔接处的阴影更自然，清晰展现各结构的装配关系。结构设计上，前后两个行走单元均采用全向球形轮设计，外部包裹多道弧形防护笼架，既可以保护内部球形轮体不受外部碰撞损伤，也作为轮体的限位支撑结构，轮体内部设置多组径向支撑辐条，辐条末端贴合球形轮内壁，保证轮体转动时的结构稳定性，中部的连接承载舱采用流线型收窄设计，降低行进过程中的风阻，舱体上部设置简易操控扶手，预留驾乘人员的乘坐空间，前后轮组通过两根平行的连接主梁与中部舱体固连，保证整体结构的刚性。设计思路围绕未来短途个性化代步需求展开，打破传统轮式代步工具的圆形车轮设计局限，采用球形轮实现全向移动的可能性，相比传统两轮代步装置，该设计可实现原地转向、横向平移等灵活移动动作，适配狭窄空间内的代步出行需求，整体结构无多余冗余部件，在保证结构强度的前提下尽可能简化构件数量，兼顾轻量化与结构可靠性，建模过程中所有零部件均保留完整参数，可根据后续的性能验证需求调整轮径、轴距、笼架辐条数量等参数，为后续的结构优化、运动仿真提供完整的三维模型基础。
