真空管路用U型锁定快接接头结构

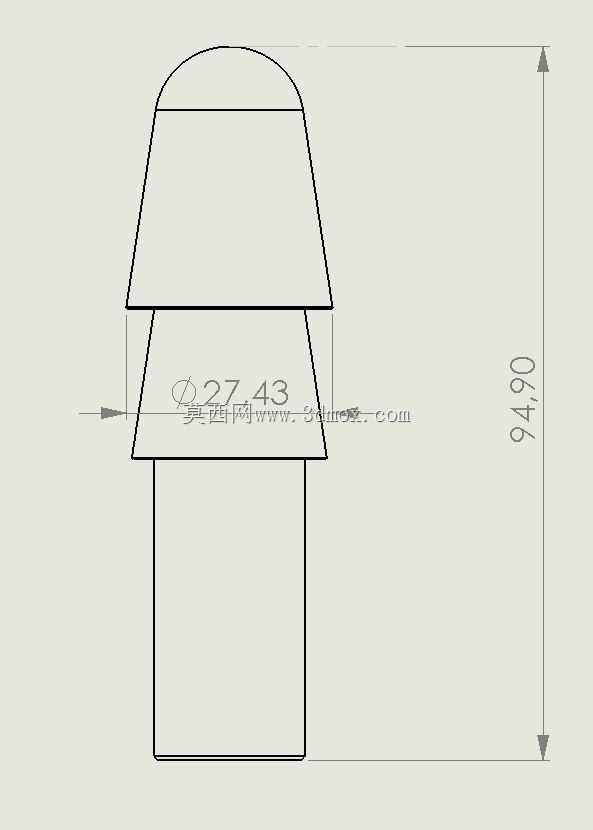

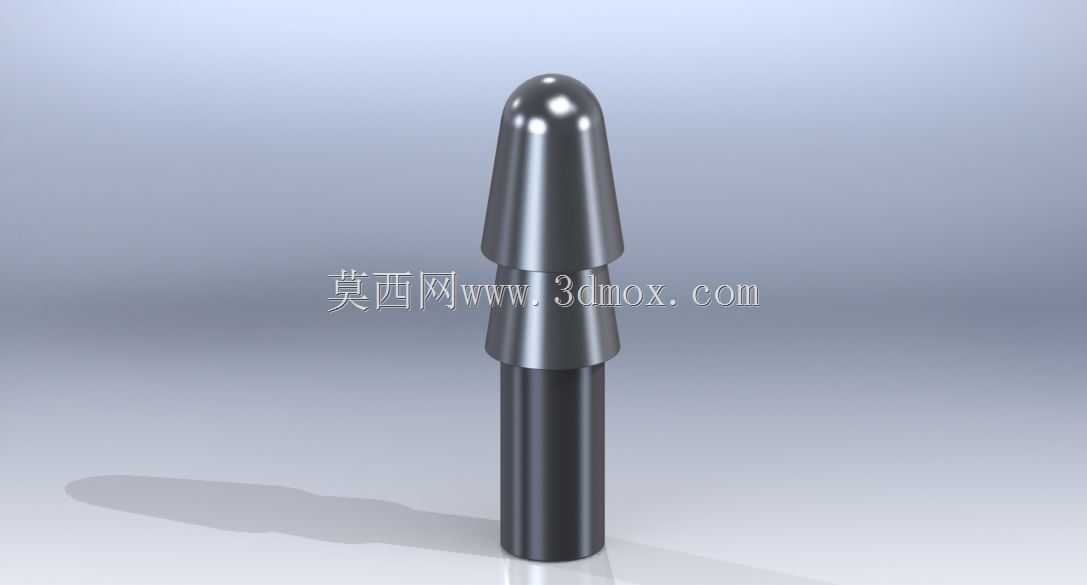

这款锁定适配器主要应用在真空吸附回路的末端快接场景，常见于自动化上下料真空吸盘组、实验室真空管路接驳、小型真空封装设备的气路连接环节，用来实现真空支路的快速插拔与位置锁定，避免管路受拉扯后出现漏气、脱落的问题。从结构设计来看，整体采用同轴回转体构型，下部为等直径圆柱插接段，表面做高光洁度处理，插接时可与配套的快接基座内孔形成紧密配合，插接段的长度经过匹配计算，插入基座后可完全覆盖密封胶圈的安装位置，保证插接到位后密封面无间隙，不会出现真空泄漏。上部的弹头型导向头做了圆弧收顶处理，插接时可自动校正对接偏差，即使人工盲插也能顺利进入基座内孔，不会出现卡滞、刮伤密封胶圈的问题。导向头下方设置了两道环形凸台，这两道凸台是核心的锁定结构，当接头插入配套基座后，基座内的钢珠会卡入两道凸台之间的环槽内，实现轴向位置锁定，承受轴向拉拽力时不会脱出，同时两道凸台的间距经过校准，锁定状态下接头的插接深度刚好处于密封最佳位置，不会出现插接过深挤坏密封件、或者插接过浅密封不足的问题。安装边界方面，下部插接段的外径与常规快插接头的标准孔径匹配，不需要对现有基座做额外改造即可直接替换使用，上部弹头段的最大外径略大于插接段，安装时需要预留足够的径向操作空间，方便插拔时手持施力，整体轴向总长度控制在紧凑范围内，安装后不会在气路板上占用过多空间，适合密集排布的真空支路使用。设计过程中重点考虑了频繁插拔的耐磨需求，环形凸台的边缘做了微小倒角处理，插拔时不会与基座内的锁定钢珠发生硬刮擦，长期使用后不会出现凸台磨损导致锁定失效的问题，同时整体外表面无尖锐棱角，安装操作时不会划伤操作人员的手部，也不会刮破相邻的真空软管。在实际设备选型中，这款适配器可搭配不同直径的真空吸盘使用，也可作为真空管路中间的转接锁定件，在需要频繁更换吸盘、调整气路布局的工位上，能大幅减少管路拆装的时间，同时保证每次连接后的真空密封性稳定，不会因为安装偏差导致真空度不足，影响吸附作业的可靠性。
