CS转C接口安装适配连接环结构

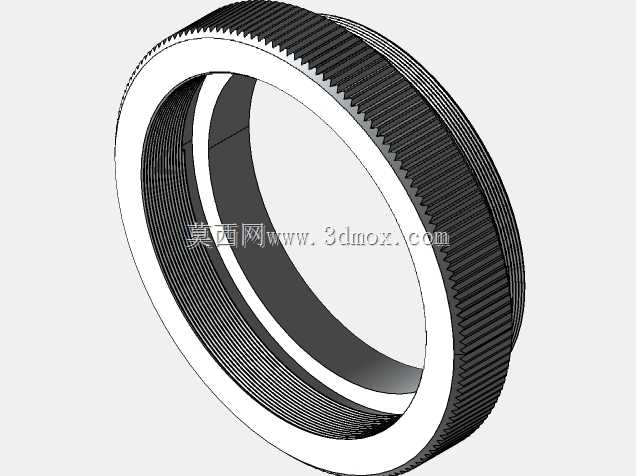

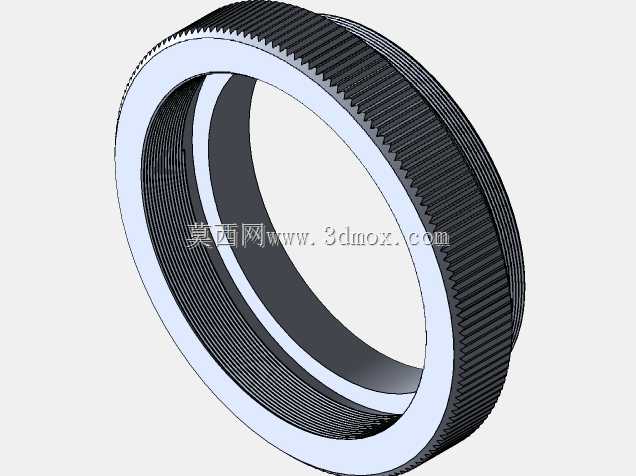

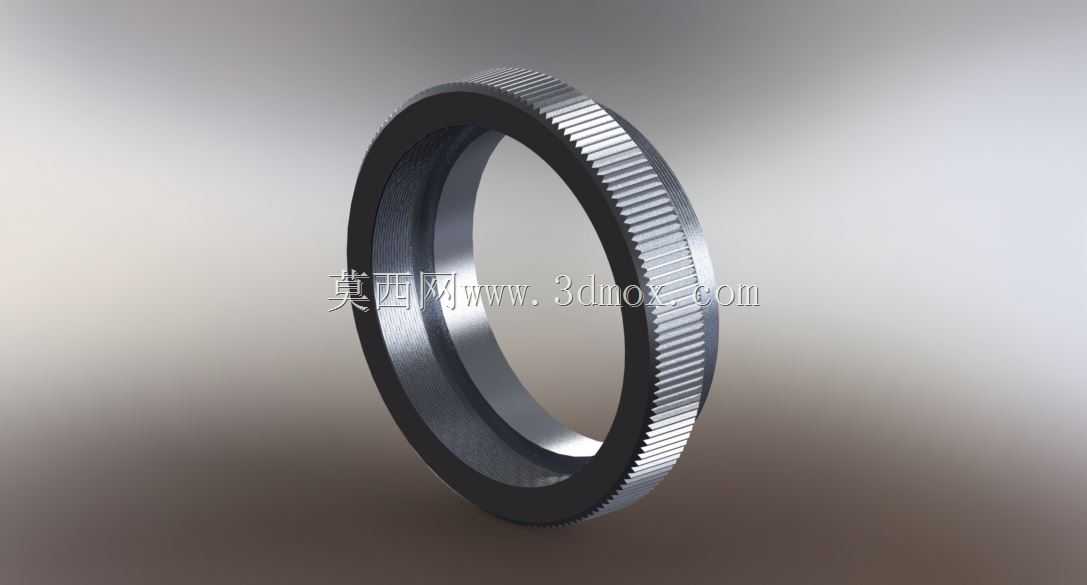

在工业视觉检测、光学成像系统的搭建场景中，不同接口标准的镜头与相机安装匹配一直是结构设计环节常遇到的适配问题，这款CS到C的安装适配器正是为解决两类接口的安装兼容需求设计的转接构件。日常做视觉工位布局时，经常会遇到现有C口相机需要搭配CS口镜头，或是反过来的安装场景，若直接强行装配不仅会出现法兰距不匹配导致成像虚焦，还可能因为接口螺纹咬合不当损伤镜头或相机的安装基面，这类转接环的存在就是为了填补两类接口的安装尺寸差，保证光学系统的光轴同轴度符合成像要求。从结构设计角度看，这款适配环采用环形薄壁结构，外圈加工有细密的滚花纹理，这部分结构并非装饰作用，而是考虑到现场安装调试时，操作人员无需借助扳手等工具，直接用手指捏持滚花面就能完成拧紧操作，滚花的齿距和深度经过合理设计，既保证拧动时有足够的摩擦力不会打滑，又不会因为齿形过于尖锐划伤操作人员的手部。环体内侧与外侧分别加工对应CS和C接口的标准螺纹，螺纹的公差带选用精密配合等级，避免装配后出现径向晃动导致光轴偏移，环体的端面平面度控制在较高精度范围内，安装后能与相机、镜头的安装基面完全贴合，不会出现倾斜导致的成像面偏移。在安装边界上，这款适配环的轴向厚度严格匹配两类接口的法兰距差值，装配后镜头的成像面刚好落在相机传感器的靶面位置，不需要额外调整镜头的对焦行程就能获得清晰成像，环体的外径尺寸控制在合理范围，不会遮挡镜头周边的补光光源安装位，也不会和相机前端的固定结构产生干涉。做三维建模时，这类适配环的结构看似简单，实则需要严格对应接口的标准尺寸参数，螺纹的牙型角、螺距都要符合行业通用标准，滚花部分的建模要还原真实的加工纹理，方便后续做装配干涉检查时，能准确判断外圈和周边结构的间隙是否足够，避免实际加工装配后出现装不上的问题。在实际产线应用中，这类转接环除了用于工业相机和镜头的适配，也可用于部分光学实验平台的构件连接，只要是对应CS和C接口标准的光学组件，都能通过这个环件实现稳固连接，不需要额外定制特殊的安装基座，能大幅缩短视觉系统的搭建周期，降低非标结构的加工成本。设计这类构件时还要考虑材料的选用，一般选用铝合金材质做表面氧化处理，既保证足够的结构强度不会因为拧动力度过大出现变形，又能控制整体重量，不会给镜头或相机的安装基面带来额外的负重，长期使用也不会出现锈蚀问题，适合工业现场复杂的工况环境。
