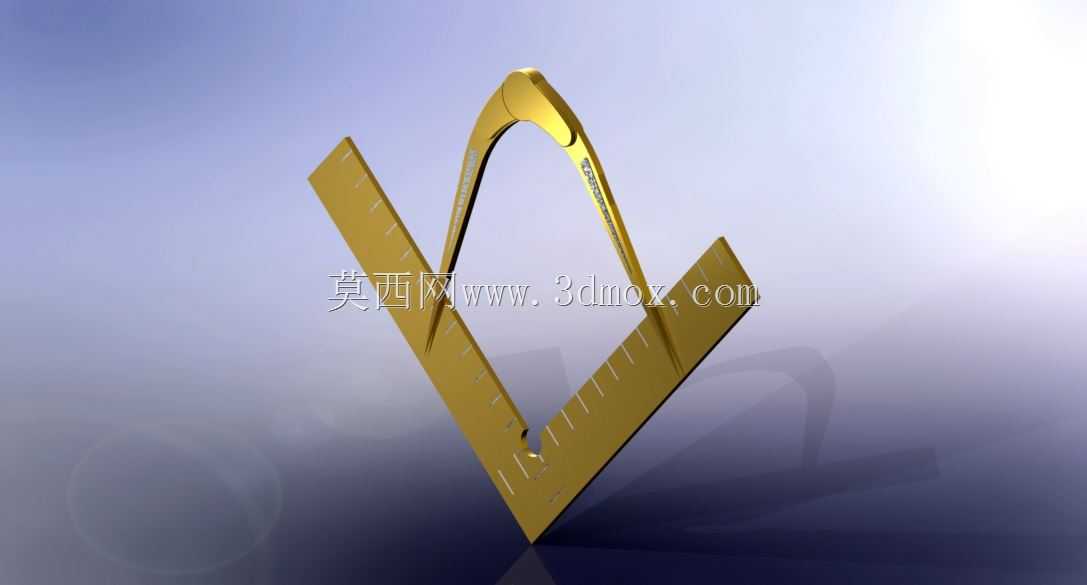

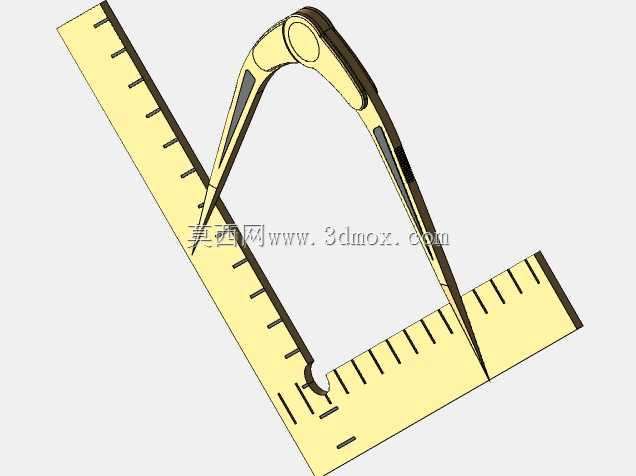

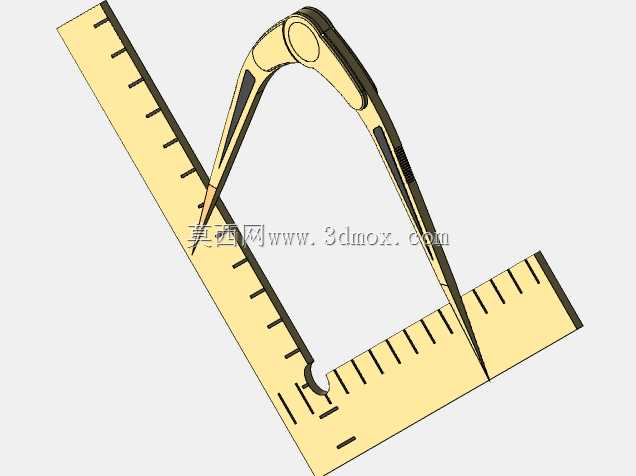

一体式组合圆规与平方尺测量工具

　　这款组合式测量划线工具，将圆规与平方尺的功能做了一体化整合设计，在机械加工划线、钣金放样、工程绘图、木工下料等场景中都能适配使用。日常车间里做小批量零件划线时，不用反复切换圆规和直角尺，单手持握就能完成圆弧绘制、直角校验、长度测量、平行线划定的多步操作，能减少工具切换的空耗时间，也能避免多工具叠放带来的测量累积误差。

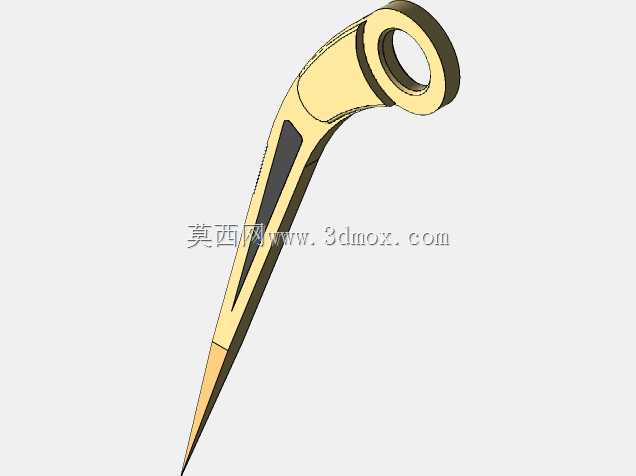

　　从功能特性来看，尺身部分做了双面刻度蚀刻，刻度线的深度控制在0.02mm，长期摩擦使用也不会出现刻度磨花脱落的问题，尺身的直角边做了0.1mm的倒角处理，贴合工件表面时不会刮伤已加工面，也能避免刃口割伤操作人员。圆规的铰接部分采用了阻尼转轴结构，调整画圆半径时不需要额外锁紧旋钮，调整到目标半径后依靠转轴阻尼就能保持开度稳定，画圆过程中不会出现半径偏移，针尖部分采用硬质合金材质，在钢板、铝板、木板、塑料板等不同材质表面定位时，不会出现针尖打滑、定位点偏移的问题，画脚可适配铅笔芯、划线针两种配件，分别对应纸面绘图和金属表面划线的不同需求。

　　设计过程中，首先考虑的是车间现场的使用便利性，传统分体式圆规和直角尺在工具箱内零散存放，取用的时候经常需要翻找，一体化结构将两个工具整合为一个整体，存放时只占用一个工具位，取用效率更高。尺身的长度设置为150mm，对应的画圆最大半径为140mm，覆盖了日常80%以上的小尺寸划线、绘图需求，整体厚度控制在5mm，重量约120g，长时间持握操作不会产生手部疲劳。安装使用时不需要额外的固定配件，直接依靠尺身的基准边贴合工件的定位边即可完成定位，尺身的平面度控制在0.03mm以内，贴合工件时不会出现缝隙，保证测量和划线的基准精度。

　　在钣金放样作业中，这款工具可以直接完成直角边定位、圆弧过渡线绘制、尺寸校验的连贯操作，不需要反复挪动工具调整基准；在学生工程制图、手工模型制作场景中，一体化的结构也能减少桌面工具的摆放数量，避免小工具滚落丢失。尺身表面做了哑光阳极氧化处理，在车间强光环境下使用不会产生反光晃眼的问题，刻度读数更清晰，边角全部做了圆角过渡，没有尖锐毛刺，拿取时不会划伤手部。铰接位置的阻尼力度经过多轮调试，既保证调整半径时顺滑无卡顿，又能在松手后保持开度不变，不需要额外的锁紧操作，单手就能完成半径调整和划线作业，适配高空作业、狭小空间作业等单手持工具的操作场景。
