高精度绘图用T形角尺三角尺组合结构

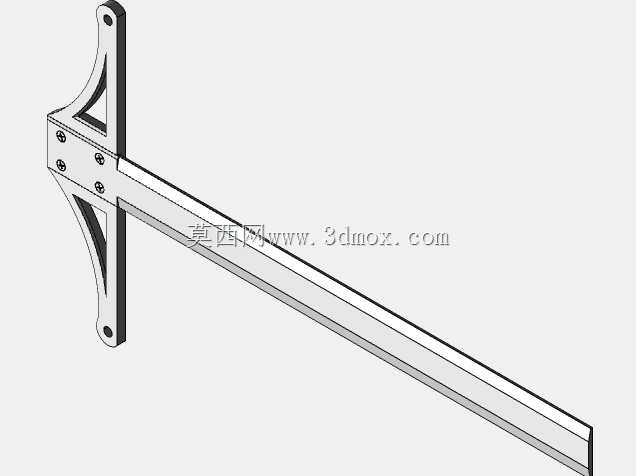

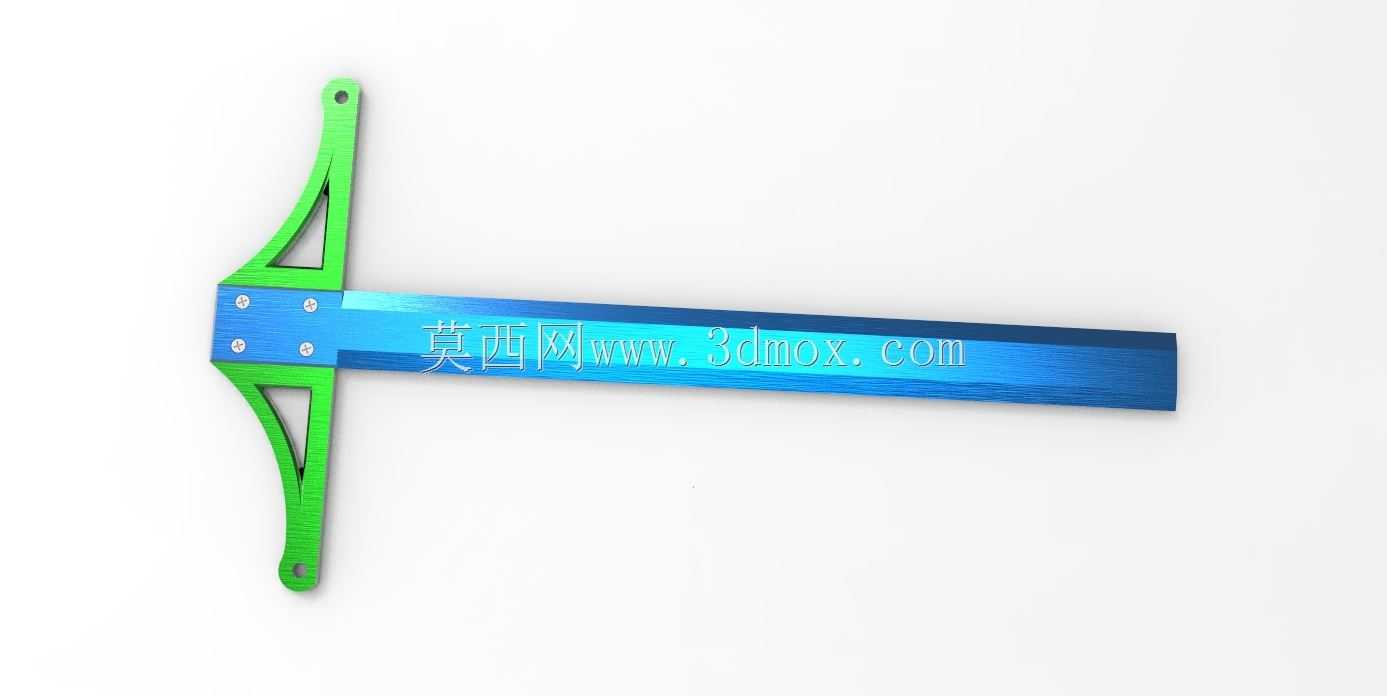

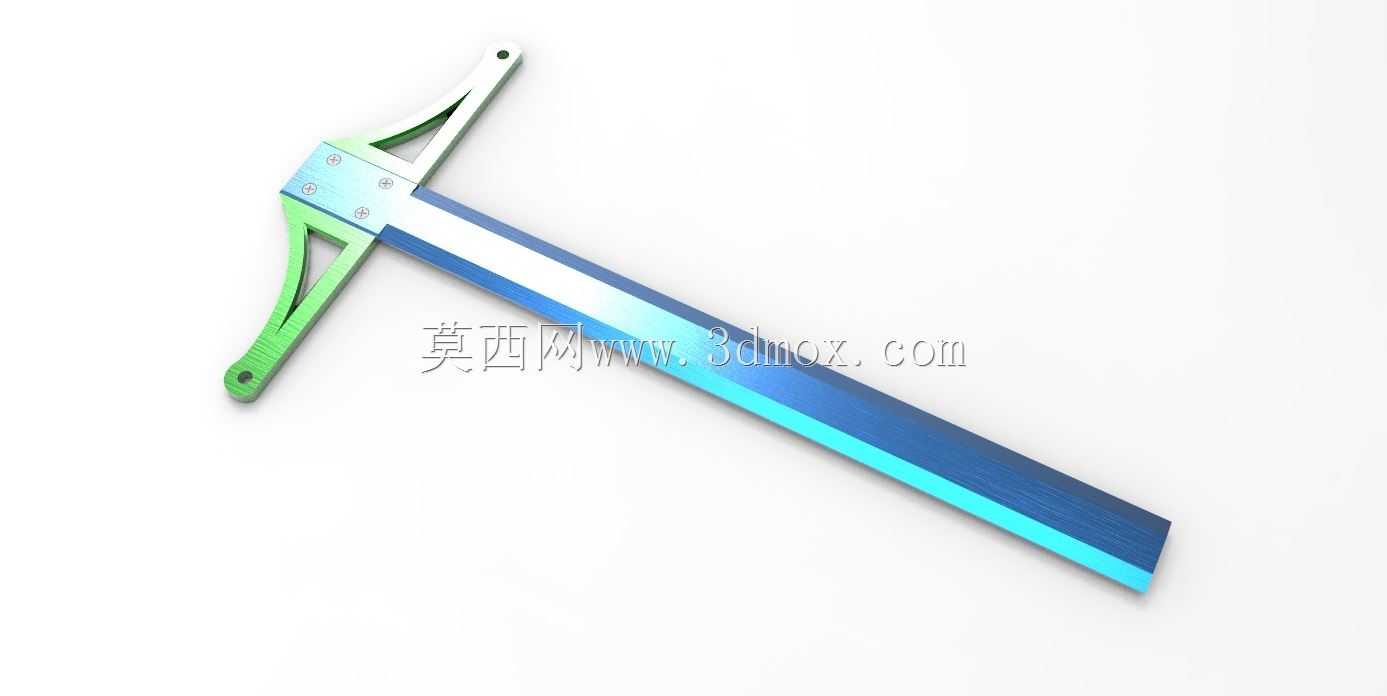

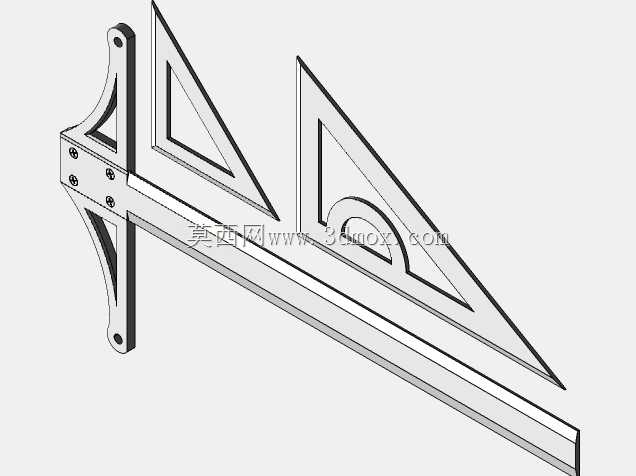

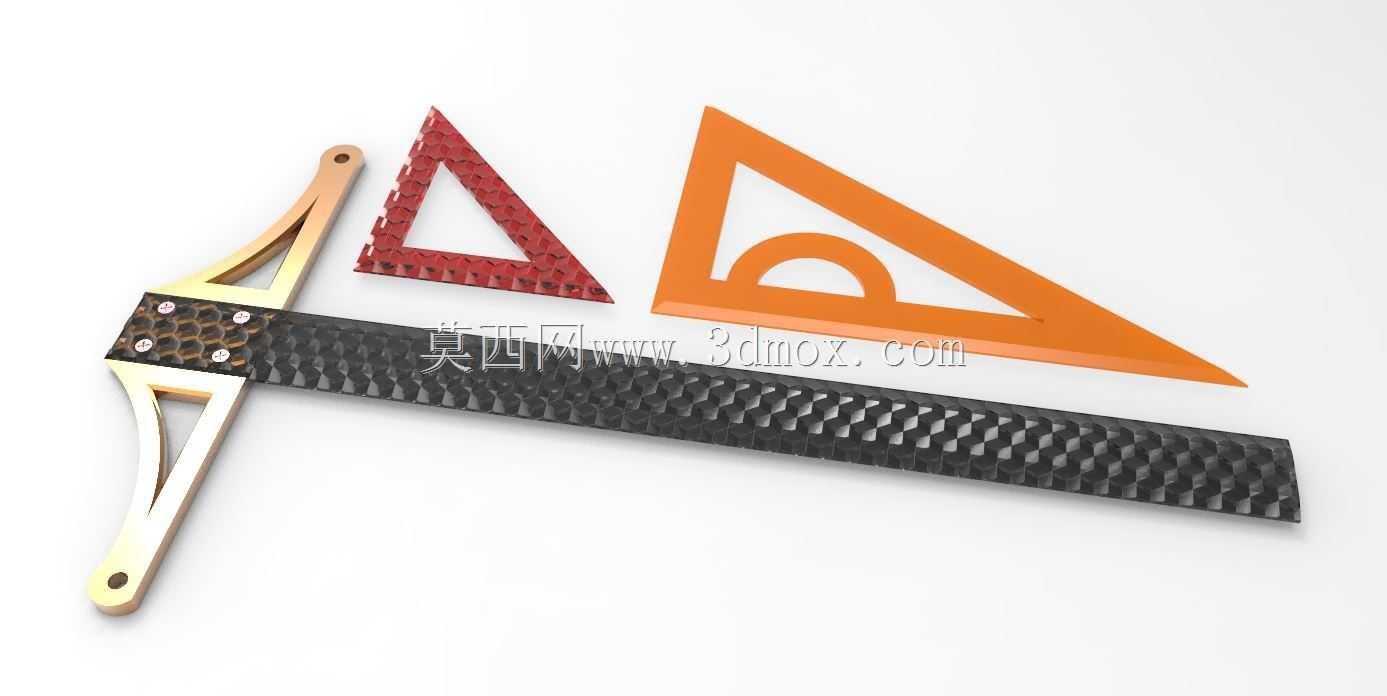

这套组合式绘图划线工具，核心由T形直角尺与两款不同角度的三角尺组成，主要面向机械制图手工绘图、钣金划线、木工放样、教学实操等场景使用，是工程领域手工完成直线绘制、角度校验、垂直定位、平行移线作业的基础辅具。从结构设计来看，T形尺的尺头采用镂空减重结构，通过三颗紧固铆钉与尺身刚性连接，尺身工作边做了加厚平直处理，保证长距离划线时的直线度不会因握持受力产生形变，尺头与尺身的垂直接合面经过精密研磨，贴合绘图板或工件基准边时能消除配合间隙，避免划线出现角度偏差。两款三角尺分别对应45度等腰直角、30-60度直角规格，尺身侧边集成了半圆量角结构，可直接完成常见角度的快速绘制与校验，三角尺的镂空减重设计既降低了整体重量，也方便使用时拿取移位，不会遮挡下方已绘制的图线。实际使用过程中，T形尺可单独完成水平线绘制、工件边缘垂直度检测，配合三角尺滑移时，能快速绘制不同角度的斜线、垂直线，也可完成平行线的等距平移，相比单一刻度尺，组合使用时能减少反复调整定位的时间，提升手工绘图或现场划线的作业效率。从安装与使用边界来看，这套工具无需额外固定配件，使用时仅需将T形尺尺头内侧贴合绘图板侧边或工件的基准直边，滑移至目标位置即可固定划线位置，三角尺可直接抵靠在T形尺尺身的工作边上滑移调整，适配常规A0至A4幅面绘图板的使用需求，尺身厚度控制在合理范围，避免划线时笔尖与尺边间隙过大导致的线条偏移，工作边缘做了倒角处理，减少墨水或划线笔残留污渍的堆积，长期使用后也能保持边缘的平直精度。针对现场钣金划线场景，这套工具的尺身采用耐磨材质设计，反复与金属板材摩擦也不会出现边缘凹陷、毛刺，保证划线精度的持久性，尺头的镂空结构也可作为简易的起吊或挂放孔位，方便车间现场收纳悬挂，避免随意放置导致尺身弯折变形。在制图教学场景中，这套组合工具能帮助初学者快速理解投影作图的基本原理，掌握不同角度线条的绘制方法，相比单一功能的量具，组合配套的形式也减少了工具零散丢失的问题。
