笔式胰岛素注射器结构设计方案

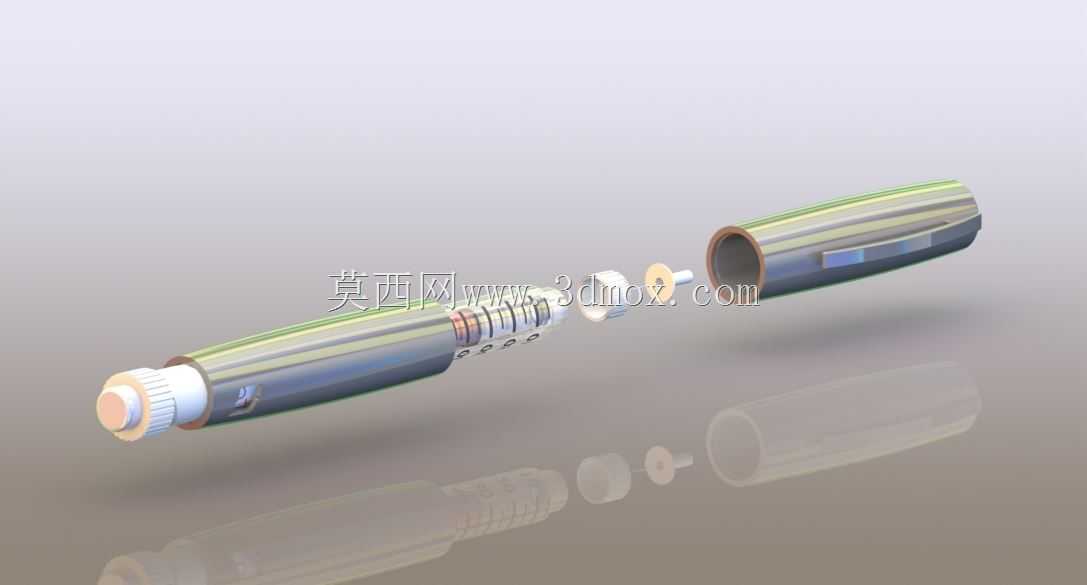

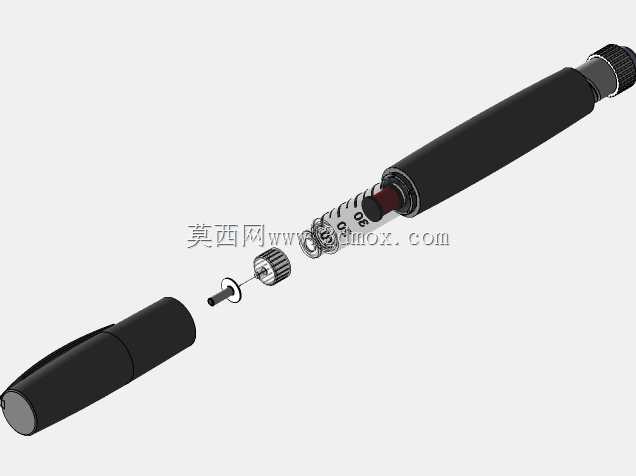

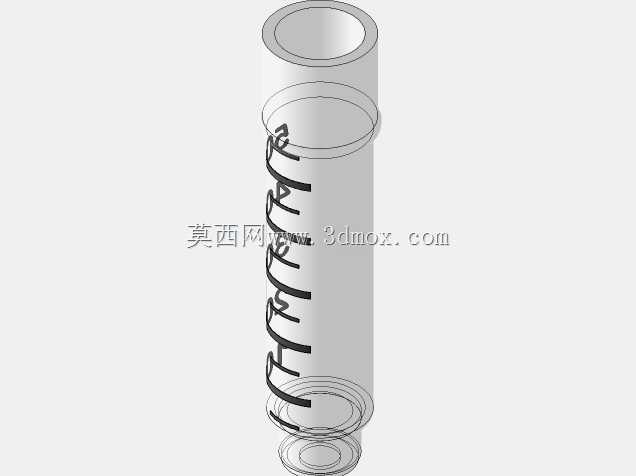

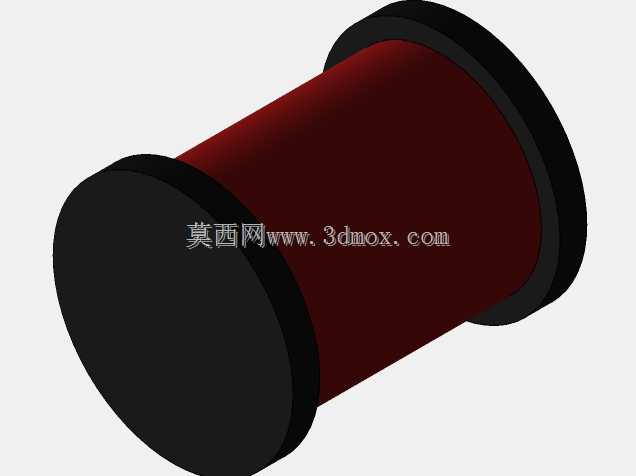

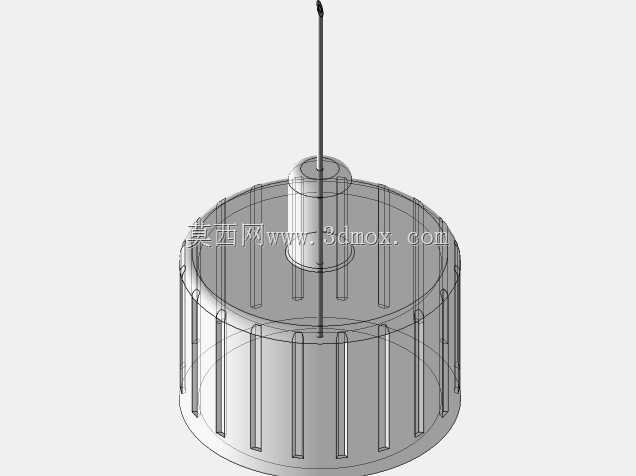

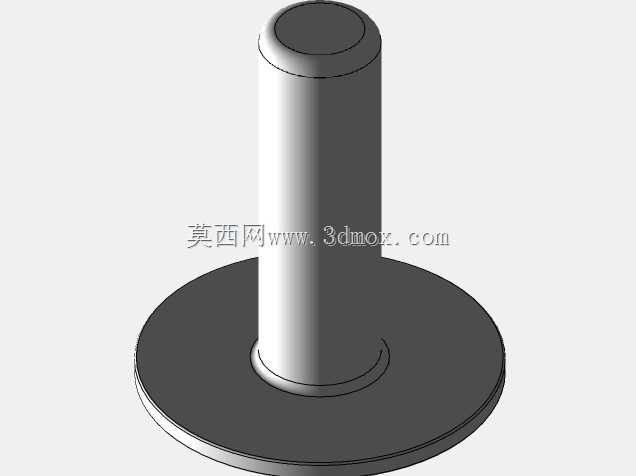

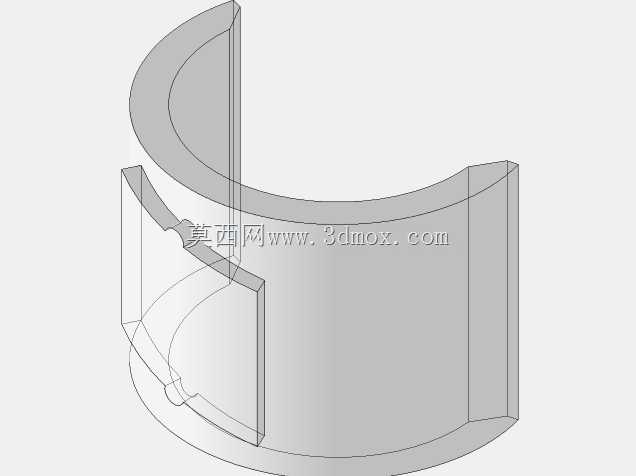

这款笔式给药装置主要面向糖尿病患者日常居家胰岛素注射场景，同时可适配临床护理场景下的小剂量精准给药需求，相比传统注射器更便于患者自行操作，降低非专业人员给药的操作门槛。从结构设计逻辑来看，整体采用笔式分段式布局，拆分后可分为笔帽、笔芯架、剂量调节机构、注射推杆、笔身外壳几个核心模块，各模块之间采用卡扣加轴向定位的配合方式，既保证日常携带时的连接可靠性，也方便用户更换药剂笔芯时快速拆装。剂量调节机构是整个装置的核心功能部件，设计上采用棘轮棘爪配合刻度套筒的结构，每旋转调节旋钮对应一个固定给药剂量档位，调节过程中带有清晰的档位反馈触感，避免用户误调剂量，注射推杆采用螺纹进给结构，推动过程中进给量稳定，保证给药剂量的精准度，不会出现推注过程中剂量偏移的问题。外形设计上整体采用符合人体工学的圆柱笔形轮廓，笔身握持区域做了微弧收腰处理，表面设置防滑纹理，用户单手握持时贴合手指握持曲线，长时间握持也不会产生硌手的不适感，整体外径控制在18mm区间，长度在收起笔帽状态下为150mm左右，可轻松放入日常通勤的口袋、小型收纳包中，不会占用过多携带空间。安装边界方面，笔芯架内腔尺寸适配标准3ml胰岛素卡式瓶，笔帽与笔身的配合间隙控制在0.1mm以内，既保证插拔顺畅，也能避免日常携带时笔帽意外脱落，保护前端注射针头安装位不受污染。前端针头安装位采用标准鲁尔接口结构，可适配市面通用的笔式注射针头，无需专用转接配件，用户更换针头时仅需轴向旋紧即可完成安装，配合端面设置密封胶圈，避免注射过程中药液渗漏。笔身内部的推杆行程与标准卡式瓶的药剂容量匹配，当药剂用尽时推杆会到达行程限位位置，无法继续推注，提醒用户更换新的药剂笔芯。整体结构没有多余的外露凸起部件，外壳接缝处做了圆角过渡处理，避免携带时剐蹭衣物，所有运动部件都设置在外壳内部，不会被外界灰尘、水汽直接侵蚀，提升日常使用的耐用性。
